本發明屬于機械部件工裝夾具技術領域，具體涉及一種圓盤工件鉆孔工裝。

背景技術：

目前，在機械領域，鉆孔的使用極為廣泛，現有技術中的對孔加工是靠數控鉆床來保證零件的精度的。鉆孔時劃線工序不僅繁瑣而且工件互換性較差。由此可見，現有技術有待于進一步的改進和提高。

技術實現要素：

本發明的目的在于提供一種圓盤形工件用快速鉆孔工裝，以解決鉆孔劃線時工序較為繁瑣且工件互換性差的問題，保證了工件質量，并具有生產效率高，使用壽命長的特點。

為了實現上述目的，本發明提供一種圓盤工件鉆孔工裝，包括底板，所述底板上相對設有兩個支撐臺，其中，所述底板上設有用于固定所述圓盤工件的定位桿，所述定位桿與所述底板可拆卸式連接，所述定位桿的上端連接有螺母，所述支撐臺的內側包括支撐面和深度面，所述支撐面為水平方向，所述深度面與所述支撐面垂直，且所述深度面為與圓盤工件相適應的弧面，所述支撐臺的頂部轉動連接有蓋板，所述蓋板的轉動軸線水平設置，所述蓋板上設有與圓盤工件孔相對應的通孔。

采用上述技術方案的圓盤工件鉆孔工裝存在如下優點：通過定位孔與定位桿的配合一定程度上限制了圓盤工件的位置，加之圓盤工件置于支撐臺上，支撐臺的深度面具有與圓盤工件相配合的弧面，該弧面與圓盤工件相抵，進一步的限制了圓盤工件的位置，綜上從至少三個方向?qū)A盤工件的位置加以限定，保證了圓盤工件在加工過程中其位置的精確性，保證了鉆孔的精度，工件質量 有明顯的提高；由于支撐臺的頂部轉動連接有蓋板，蓋板的轉動軸線水平設置，轉動連接的蓋板方便了對圓盤工件的拆裝，需要放置圓盤工件時，將蓋板相外側翻轉，便可實現，待工件放置好之后，通過定位桿對圓盤工件進行定為，之后翻轉回蓋板，通過設于蓋板上的通孔便能實現對圓盤工件的鉆孔，整個安裝及拆卸過程簡單，操作便捷，提高了工作效率，支撐臺上深度面能夠適應不同厚度的圓盤工件或多個圓盤工件，加工速度得到明顯提高，進一步提高了工作效率。

作為優選方案，所述支撐臺的頂部設有螺栓座，所述蓋板通過螺栓與所述螺栓座連接。

作為優選方案，所述通孔內鑲設有鉆套，提高了使用壽命。

作為優選方案，所述定位孔為兩個且相對設置，所述定位孔與所述支撐臺間隔設置。

作為優選方案，所述螺母與圓盤工件之間設有墊片。

附圖說明

圖1是本發明圓盤工件鉆孔工裝實施例的結構示意圖；

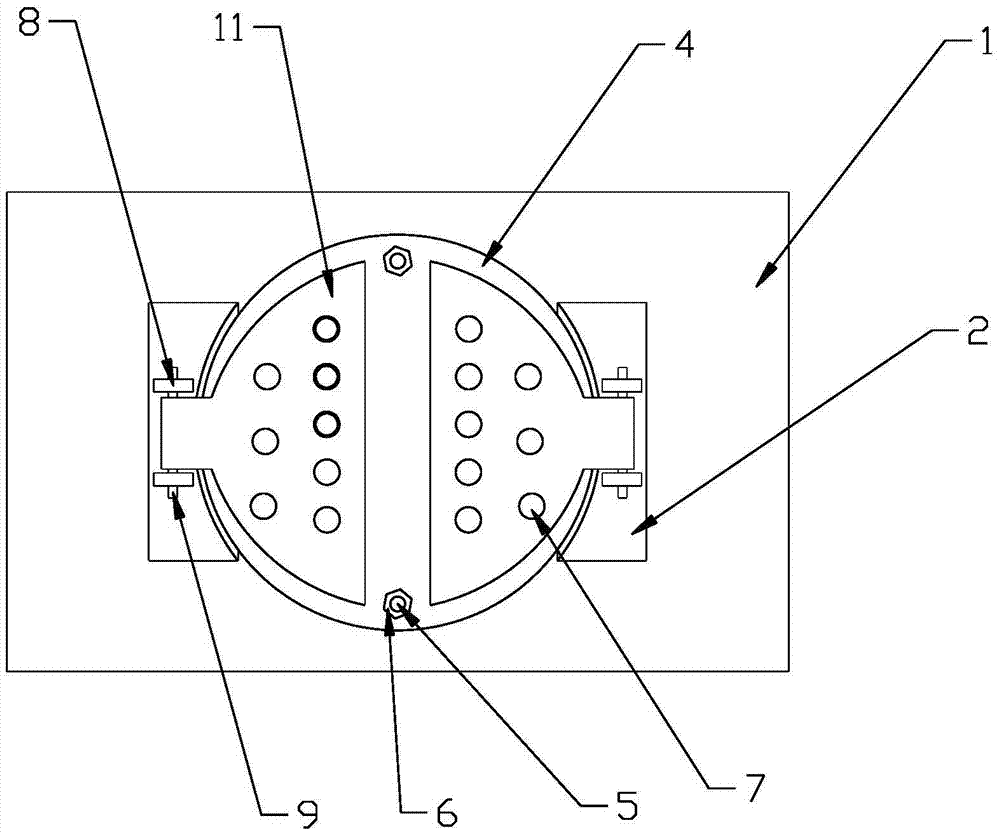

圖2是本發明圓盤工件鉆孔工裝實施例的俯視結構示意圖；

圖3是本發明圓盤工件鉆孔工裝實施例的正視結構示意圖；

圖4是本發明圓盤工件鉆孔工裝實施例的支撐臺的結構示意圖。

其中：底板1；支撐臺2；支撐面21；深度面22；定位孔3；圓盤工件4；定位桿5；螺母6；通孔7；螺栓座8；螺栓9；鉆套10；蓋板11。

具體實施方式

下面結合附圖和實施例對本發明技術方案進一步說明：

如圖1至圖4所示，本發明提供一種圓盤工件鉆孔工裝，包括底板1，底板 1上相對設有兩個支撐臺2，其中，底板1上設有用于固定圓盤工件4的定位桿5，定位桿5與底板1可拆卸式連接，定位桿5的上端連接有螺母6，支撐臺2的內側包括支撐面21和深度面22，支撐面21為水平方向，深度面22與支撐面21垂直，且深度面22為與圓盤工件4相適應的弧面，支撐臺2的頂部轉動連接有蓋板11，蓋板11的轉動軸線水平設置，蓋板11上設有與圓盤工件4孔相對應的通孔7。

作為優選方案，支撐臺2的頂部設有螺栓座8，蓋板11通過螺栓9與螺栓8座連接。

作為優選方案，通孔內鑲設有鉆套10，提高了使用壽命。

作為優選方案，底板1上設有定位孔3。

作為優選方案，定位孔3為兩個且相對設置，定位孔3與支撐臺2間隔設置。

作為優選方案，螺母6與圓盤工件之間設有墊片。

通過定位孔3與定位桿5的配合一定程度上限制了圓盤工件4的位置，加之圓盤工件4置于支撐臺2上，支撐臺2的深度面22具有與圓盤工件4相配合的弧面，該弧面與圓盤工件4相抵，進一步的限制了圓盤工件4的位置，綜上從至少三個方向?qū)A盤工件4的位置加以限定，保證了圓盤工件4在加工過程中其位置的精確性，保證了鉆孔的精度，工件質量有明顯的提高；由于支撐臺2的頂部轉動連接有蓋板11，蓋板11的轉動軸線水平設置，轉動連接的蓋板11方便了對圓盤工件4的拆裝，需要放置圓盤工件4時，將蓋板11相外側翻轉，便可實現，待工件放置好之后，通過定位桿5對圓盤工件4進行定為，之后翻轉回蓋板11，通過設于蓋板11上的通孔7便能實現對圓盤工件4的鉆孔，整個安裝及拆卸過程簡單，操作便捷，提高了工作效率，支撐臺2上深度面22能夠 適應不同厚度的圓盤工件4或多個圓盤工件4，加工速度得到明顯提高，進一步提高了工作效率。

圓盤工件4鉆孔時，先向外側翻轉蓋板11，之后將圓盤工件4放置于支撐臺2的支撐面21上，支撐面21給圓盤工件4向上的托力，支撐臺2的深度面22具有與圓盤工件4相適應的弧面，弧面與圓盤工件4相抵，從兩個方向限制了圓盤工件4的徑向移動，在放置圓盤工件4的同時，需要保證每件圓盤工件4的定位孔3與底板1上的定位孔3對齊，之后將定位桿5插入定位孔3，擰緊螺母6，進一步保證了圓盤工件4位置的精確性，最后將與支撐臺2轉動連接的蓋板11向內翻轉，蓋板11上的通孔7與圓盤工件4所需鉆孔的位置對齊，便可進行加工；加工完成后，將蓋板11向外側翻轉，松開螺母6，取出定位桿5，便能將加工好的圓盤工件4取出，操作方便快捷，且保證了圓盤工件4的質量。

以上所述的僅是本發明的優選實施方式，應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。

技術特征：

技術總結
本發明屬于機械部件工裝夾具技術領域，具體涉及一種圓盤工件鉆孔工裝；包括底板，所述底板上相對設有兩個支撐臺，其特征在于：所述底板上設有用于固定所述圓盤工件的定位桿，所述定位桿與所述底板可拆卸式連接，所述定位桿的上端連接有螺母，所述支撐臺的內側包括支撐面和深度面，所述支撐面為水平方向，所述深度面與所述支撐面垂直，且所述深度面為與圓盤工件相適應的弧面，所述支撐臺的頂部轉動連接有蓋板，所述蓋板的轉動軸線水平設置，所述蓋板上設有與圓盤工件孔相對應的通孔；采用本發明技術方案的圓盤工件鉆孔工裝，以解決鉆孔劃線時工序較為繁瑣且工件互換性差的問題，保證了工件質量，并具有生產效率高，使用壽命長的特點。
