本發明涉及振動篩，特別是一種適用振動篩加工使用的振動篩底框焊接工裝。

背景技術：

現在的振動篩的底框加工非常不便，因為底框需要在一個環形框架內焊接一個漏斗狀的底面，這樣就需要加工人員，盡可能的保證漏斗狀的底面四周與環形框架完全接觸，且漏斗狀的底面要保持水平，這樣的加工才合乎規范。導致加工人員需要利用角度尺、水平儀等配套工裝，以及還需要加工人員始終對漏斗狀的底面保持一定的壓力，才能使得加工得以順利，導致操作人員加工難度太大。

技術實現要素：

本發明的目的是設計一種結構合理、使用效果好的振動篩底框焊接工裝。

本發明的技術方案是，一種振動篩底框焊接工裝，它包括底座，其特征在于：在底座上方設有固定框架，固定框架的底部由U形卡槽卡住底座的桌面周邊，在固定框架的頂部中心位置設有液壓缸，在底座的桌面上固定有環狀固定環。在固定框架的周邊開有落料通道。

本發明的有益效果是能夠使得振動篩的底框加工更加高效、快捷，且加工質量更好。

附圖說明；

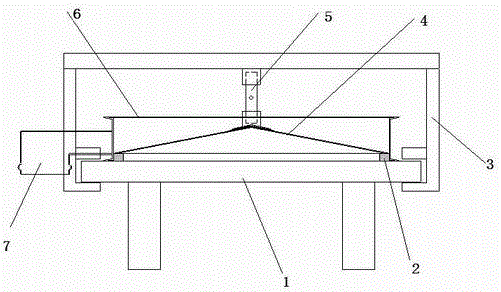

圖1是本發明的結構示意圖。

具體實施方式：

結合以上附圖詳細描述實施例，

一種振動篩底框焊接工裝，它包括底座1，在底座上設有固定框架3，固定框架的底部由U形卡槽卡住底座的桌面周邊，在固定框架的頂部中心位置設有液壓缸5，在底座的桌面上固定有環狀固定環2；環狀固定環的圓心位置與液壓缸的中心的正投影位置重合；在固定框架的周邊開有落料通道7，便于在加工時多余焊料從落料通道及時落下。

本發明在使用時，只需要將待加工的環形框架6緊貼放置在已經調整好位置的環狀固定環外側，環狀固定環的尺寸可是多種的，根據不同的加工尺寸來調整，環狀固定環在底座桌面上是可拆卸的；然后再將需要焊接的漏斗狀的底面4放入環形框架，調整好漏斗狀的底面后，利用液壓缸的液壓推桿對漏斗狀的底面進行施壓，保證漏斗狀的底面與環形框架充分接觸，然后即可由施工人員進行焊接操作，這就保證了振動篩底框焊接工作的高效、高質。

上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉，而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之內。
