本發明屬于機械加工技術領域，特別涉及對長薄板的加工。

背景技術：

常見長薄板加工斜面時，是將工件固定于加工平臺上，采用數控程序，設定好角度后加工。在加工過程中需要定期確定斜面錐度，確認程序的準確性，操作比較繁雜，因而只適用于小批量長薄板的斜面加工，在大批量加工時效率較低且不易保證合格率。

技術實現要素：

本發明的目的是：提供一種長薄板斜面批量加工工裝及方法，提高批量長薄板斜面加工的效率和合格率。

本發明的技術方案是：一種長薄板斜面批量加工工裝，它包括：固定在加工中心平臺上的支座；支座的數量為兩個以上，每個支座的頂部均設有斜面槽，各個支座上的斜面槽所形成的用于支撐加工件的斜面與加工件的斜面傾斜角度一致；支座頂部一側設有用于壓緊加工件的壓緊螺釘。

一種長薄板斜面批量加工方法，包括以下步驟：

A.根據加工件長度，在加工中心平臺上設置兩個以上支座，支座依靠其下方設置的限位凸臺進行左右限位，使用固定螺釘緊固進行前后限位；

B.用加工中心一次性銑出各支座頂部的斜面槽，對頂部斜面槽的錐度進行復檢，確保與加工件接觸面的精度，形成長薄板斜面批量加工工裝；

C.將加工件置于長薄板斜面批量加工工裝上，保證加工件的加工面高于工裝，加工刀盤與工裝無干涉；

D.使用加工中心對加工件進行加工。

有益效果：本發明中支座靠定位凸臺在加工中心上軸向直線定位，支座數量和間距根據工件長度需要可作調整，對于大批量、長尺寸，有斜面加工要求的工件可極大提高加工效率，省去了連續加工過程中刀具的頻繁調整和檢測工作，也保證了加工精度的一致性。本發明為工件提供三面支撐，除兩面固定外，另一面用壓緊螺釘壓緊，擰入深度可調，可適應一定范圍內不同尺寸的工件加工，通用性好。

附圖說明

圖1為本發明工裝結構示意圖；

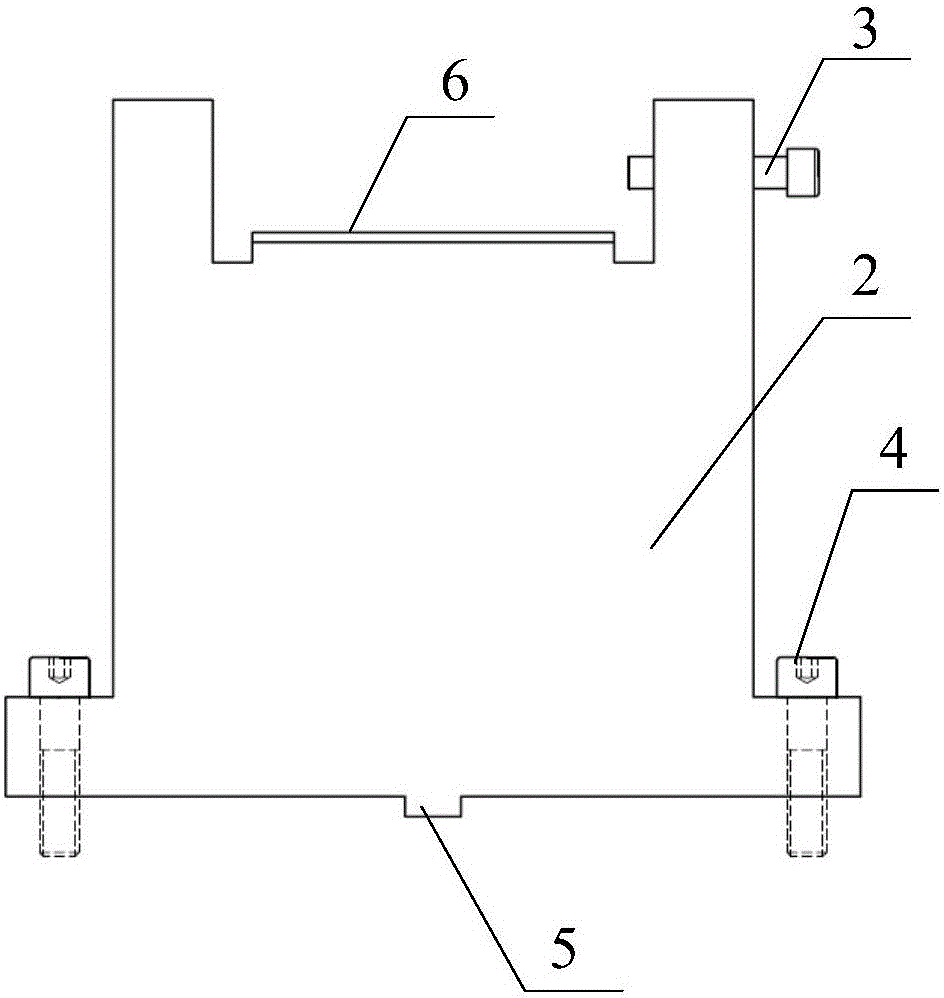

圖2為本發明中支座的主視圖；

圖3為本發明中加工方法示意圖。

具體實施方式

實施例1：參見附圖1、2，一種長薄板斜面批量加工工裝，它包括：多個支座2，壓緊螺釘3，固定螺釘4；支座2下方設有限位凸臺5，限位凸臺5卡在加工中心平臺的槽里進行左右限位，在支座2下方的前后位置使用固定螺釘4將支座2固定在加工中心平臺的槽，從而進行前后限位；各個支座2頂部設有符合加工件1斜面角度的斜面槽6，用于支撐加工件1；支座2頂部一側設有壓緊螺釘3，用于壓緊加工件1。

實施例2：參見附圖3，一種長薄板斜面批量加工方法，包括以下步驟：

A.根據加工件1長度，在加工中心平臺上設置若干組頂部未加工斜面槽6的支座2，依靠支座2下方設有限位凸臺5進行左右限位，使用固定螺釘4緊固進行前后限位；

B.用加工中心一次性銑出各支座2的頂部斜面槽6，對頂部斜面槽6的錐度進行復檢，確保與加工件1接觸面的精度，形成長薄板斜面批量加工工裝；

C.將加工件1置于長薄板斜面批量加工工裝上，確保加工面高于工裝，加工刀盤與工裝無干涉；

D.使用加工中心對加工件1進行加工。
