本實用新型涉及夾具技術領域，特別涉及一種用于光器件與軟性電路板焊接的夾具。

背景技術：

目前，光器件與軟性電路板的焊接方法大都采用人工進行焊接，即依靠工人對光器件進行手工逐顆焊接，焊接的過程是將每顆光器件裝載到普通的產品焊接插座上，而光器件的發射接收性能是否好壞都與焊接有密切的關系。依靠人工焊接或會出現焊接后光器件與軟性電路板之間有間隙的壞品，同時，這些焊接項目對焊接人員的技能要求很高，測試人員需要經過較長期的學習和訓練才能上崗。這種焊接方法焊接效率低，焊接準確性、良率差，耗費的人力大，對人員的技能要求高，并且測試時間長容易造成焊接人員的疲勞損傷及降低焊接質量或速度。因而，現有技術還有待于改進和提高。

技術實現要素：

本實用新型的目的是解決以上缺陷，提供一種用于光器件與軟性電路板焊接的夾具，取放方便，便于操作，底座內設置有自動調節高度機構，確保每個產品在夾具中高度，使光器件在同一個水平面線上，保證產品焊接后的質量。

本實用新型的目的是通過以下方式實現的：

本實用新型的夾具主要用于與光器件焊接設備組合使用，更換夾具方便，焊接良率搞。

用于光器件與軟性電路板焊接的夾具，包括蓋板和底座，所述底座的兩側對稱設置有與蓋板相互壓緊的壓緊機構，其特征在于：所述蓋板的表面貫穿設置有若干個以一字陳列排行的蓋板定位孔，底座的表面貫穿設置有與蓋板定位孔相應的底座定位孔，在底座定位孔的開孔處設置有用于固定軟性電路板的定位槽，該定位槽沿著底座的自身長度方向延伸，使蓋板定位孔與底座定位孔一一對應形成用于放置光器件的孔位通道，所述底座的內部設置有自動調節高度機構，該自動調節高度機構包括平行設置在底座內部底面的安裝底板，該安裝底板的表面均勻分布有彈簧，該彈簧豎直設置，同時在每個彈簧的頂部安裝有可頂起光器件的頂起柱，蓋板定位孔、底座定位孔、彈簧以及頂起柱由上往下依次同中心軸設置，光器件放置于孔位通道內由頂起柱頂起，使光器件在同一個水平面線上。

作為優選地，所述壓緊機構包括可上下擺動地設置在底座左右兩側的左壓緊手柄一、左壓緊手柄二、右壓緊手柄一和右壓緊手柄二，位于左壓緊手柄一與左壓緊手柄二之間設置有往外延伸的左卡柱，位于右壓緊手柄一與右壓緊手柄二之間設置有往外延伸的右卡柱。

作為優選地，所述蓋板的左右兩側分別均設置有往內凹陷用于將蓋板和底座兩者分開的槽位。

作為優選地，所述底座的前后側面分別設置有用于與焊接定位平臺配合的定位柱。

本實用新型所產生的有益效果是：與現有技術相比，本實用新型的底座內設置有自動調節高度機構，確保每個產品在夾具中高度，使光器件在同一個水平面線上，保證產品焊接后的質量；另外，本夾具一次能擺放100顆產品，通過與焊接設備進行自動焊接，提高了作業效率，夾具定產品的方向，保證產品的方向一致性，取放方便，便于操作。

附圖說明

圖1為本實用新型實施例的立體結構示意圖；

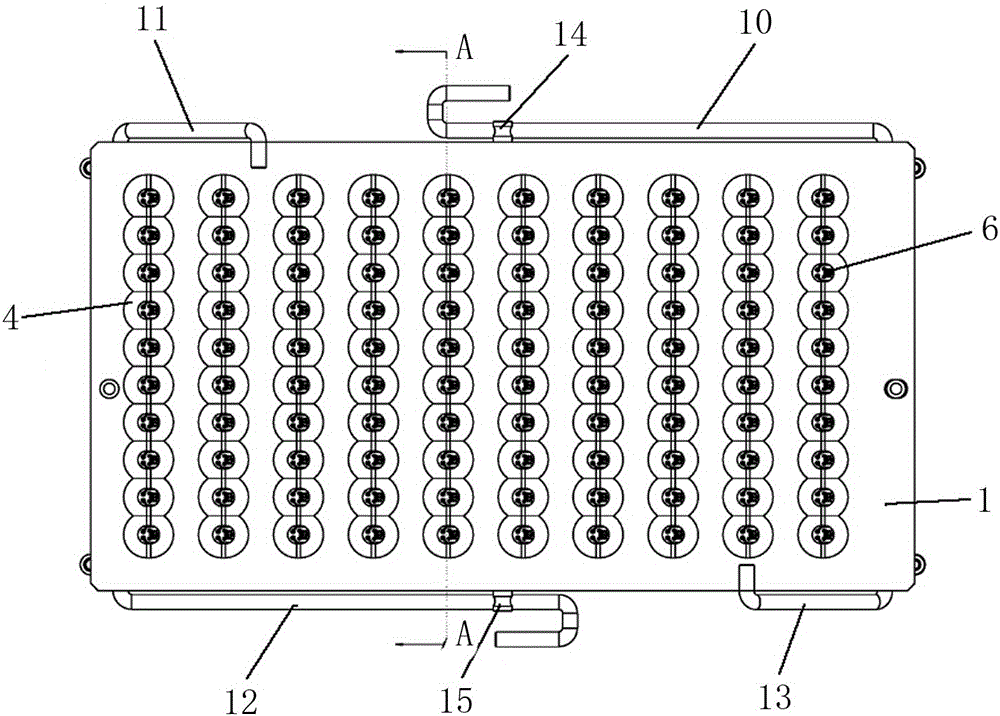

圖2為本實用新型實施例的主視圖；

圖3為圖2的A-A方向截面圖；

圖4為本實用新型實施例底座的主視圖；

圖中，1為蓋板，2為底座，3為槽位，4為蓋板定位孔，5為軟性電路板，6為光器件，7為安裝底板，8為彈簧，9為頂起柱，10為左壓緊手柄一，11為左壓緊手柄二，12為右壓緊手柄一，13為右壓緊手柄二，14為左卡柱，15為右卡柱，16為定位槽。

具體實施方式

下面結合附圖與具體實施方式對本實用新型作進一步詳細描述。

本實施例，參照?qǐng)D1～圖4，本方案中的用于光器件6與軟性電路板5焊接的夾具，包括蓋板1和底座2，所述底座2的兩側對稱設置有與蓋板1相互壓緊的壓緊機構，所述蓋板1的左右兩側分別設置有往內凹陷用于將蓋板1和底座2兩者分開的槽位3。

所述蓋板1的表面貫穿設置有若干個以一字陳列排行的蓋板定位孔4，底座2的表面貫穿設置有與蓋板定位孔4相應的底座2定位孔，在底座2定位孔的開孔處設置有用于固定軟性電路板5的定位槽16，該定位槽16沿著底座2的自身長度方向延伸，使蓋板定位孔4與底座2定位孔一一對應形成用于放置光器件6的孔位通道，所述底座2的內部設置有自動調節高度機構，該自動調節高度機構包括平行設置在底座2內部底面的安裝底板7，該安裝底板7的表面均勻分布有彈簧8，該彈簧8豎直設置，同時在每個彈簧8的頂部安裝有可頂起光器件6的頂起柱9，蓋板定位孔4、底座2定位孔、彈簧8以及頂起柱9由上往下依次同中心軸設置，光器件6放置于孔位通道內由頂起柱9頂起，使光器件6在同一個水平面線上。本實施夾具共設置有十排，每排可放置十個光器件6，也就是整個夾具可以防止100個產品，再通過與焊接設備進行自動焊接，大大提高了焊接的效率。

所述壓緊機構包括可上下擺動地設置在底座2左右兩側的左壓緊手柄一10、左壓緊手柄二11、右壓緊手柄一12和右壓緊手柄二13，位于左壓緊手柄一10與左壓緊手柄二11之間設置有往外延伸的左卡柱14，位于右壓緊手柄一12與右壓緊手柄二13之間設置有往外延伸的右卡柱15。所述底座2的前后側面分別設置有用于與焊接定位平臺配合的定位柱。與現有技術相比，本實用新型的底座2內設置有自動調節高度機構，確保每個產品在夾具中高度，使光器件6在同一個水平面線上，保證產品焊接后的質量；另外，本夾具一次能擺放100顆產品，通過與焊接設備進行自動焊接，提高了作業效率，夾具定產品的方向，保證產品的方向一致性，取放方便，便于操作。

以上內容是結合具體的優選實施例對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應視為本實用新型的保護范圍。
