本實用新型涉及一種CNC機床馬達支撐裝置。

背景技術：

一般工具機的主軸設計，因為有高轉速的需求，由以往的齒輪、皮帶傳動，進展至直接連接式的馬達傳動或者內藏式的馬達傳動，然而內藏式馬達傳動因價格昂貴，目前并不普遍，所以直結式馬達傳動為一種發展趨勢。

但是，一般的直結式馬達通過由鑄鐵制造的連接座與工具機連接，當馬達運輸至最高轉速時，整個工具機都會產生振動，影響主軸傳動時的精度，而且鑄鐵材料成本高，不適合推廣使用。

技術實現要素：

本實用新型所要解決的技術問題是提供一種可降低主軸振動、降低溫度傳導的CNC機床馬達支撐裝置。

本實用新型是通過以下技術方案來實現的：一種CNC機床馬達支撐裝置，包括安裝于工具機上的支撐裝置，工具機包括一固定軸套，固定軸套內置一主軸，主軸的上端安裝一馬達，馬達通過傳動軸連接主軸；

傳動軸設置于一連接座內，連接座呈“工”字形，連接座的上端連接馬達，連接座的下端連接固定軸套；

連接座的中間開設一通槽，位于馬達、連接座及固定軸套外部套裝一減震器。

作為優選的技術方案，所述減震器的中間設置一軸孔，馬達穿過該軸孔并通過軸孔內壁卡緊，減震器外部包裹連接座及固定軸套，減震器整體呈圓柱空心結構。

作為優選的技術方案，所述減震器及連接座均采用人造花崗巖澆筑而成。

本實用新型的有益效果是：本實用新型結構簡單，采用人造花崗巖材料制作連接座，并且增設人工花崗巖制成的減震器，在使用時，可有效降低馬達工作所產生的震動，允許該馬達運轉至其性能的上限，產生良好的品質，縮短加工時間，改進工具機的性能。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的整體結構示意圖；

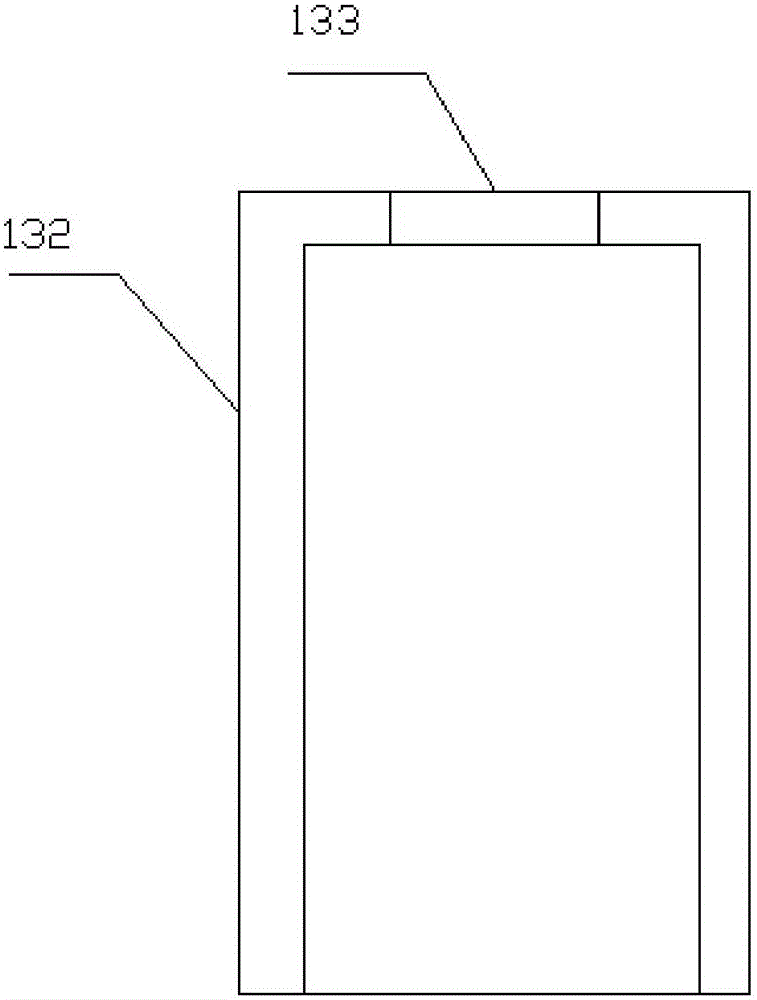

圖2為本實用新型減震器的示意圖。

具體實施方式

本說明書中公開的所有特征，或公開的所有方法或過程中的步驟，除了互相排斥的特征和/或步驟以外，均可以以任何方式組合。

本說明書(包括任何附加權利要求、摘要和附圖)中公開的任一特征，除非特別敘述，均可被其他等效或具有類似目的的替代特征加以替換。即，除非特別敘述，每個特征只是一系列等效或類似特征中的一個例子而已。

如圖1和圖2所示，本實用新型的一種CNC機床馬達支撐裝置，包括安裝于工具機1上的支撐裝置，工具機1包括一固定軸套11，固定軸套11內置一主軸，主軸12的上端安裝一馬達13，馬達13通過傳動軸131連接主軸12；

傳動軸131設置于一連接座2內，連接座2呈“工”字形，連接座2的上端連接馬達13，連接座2的下端連接固定軸套11；

連接座2的中間開設一通槽23，位于馬達13、連接座2及固定軸套11外部套裝一減震器132，減震器132的中間設置一軸孔133，馬達13穿過該軸孔133并通過軸孔133內壁卡緊，減震器132外部包裹連接座及固定軸套，減震器132整體呈圓柱空心結構。由減震器包裹住馬達、連接座及固定軸套，使得馬達在高速運轉時，能夠降低馬達振動，減少對主軸傳動的影響，而且人造花崗巖 材料成本低，硬度高，而且減震性好，隔熱好。

減震器132及連接座2均采用人造花崗巖澆筑而成，人造花崗巖的比重比鑄鐵低，因此在相同結構重量下，人造花崗巖的壁厚可以是鑄鐵的3-4倍，因此剛性比鑄鐵好。

本實用新型的有益效果是：本實用新型結構簡單，采用人造花崗巖材料制作連接座，并且增設人工花崗巖制成的減震器，在使用時，可有效降低馬達工作所產生的震動，允許該馬達運轉至其性能的上限，產生良好的品質，縮短加工時間，改進工具機的性能。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
