本實用新型屬于車架焊接夾具技術領域，具體涉及一種方便移動車架焊接用夾具。

背景技術：

夾具是機械制造過程中用來固定加工對象，使之占有正確的位置，以接受施工或檢測的裝置。從廣義上說從工藝工程中的任何工序，用來迅速、方便、安全安裝工件的裝置，常簡稱為夾具。

在傳統的車架焊接中，使用的夾具由于移動不方便，給工人帶來不必要的麻煩，影響生產效率，急需一種方便移動車架焊接用夾具，具有結構合理、使用簡單、便于移動等優點。

技術實現要素：

本實用新型的目的在于提供一種方便移動車架焊接用夾具，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種方便移動車架焊接用夾具，包括磁力座，所述磁力座內設有永久磁體，所述永久磁體上下兩側設有銅塊，所述銅塊與磁力座固定連接，所述磁力座前面設有磁力開關，所述磁力座上方設有空心圓柱桿，所述空心圓柱桿內設有伸縮桿，所述伸縮桿上方固定連接有夾頭支座，所述夾頭支座左側設有連桿，所述連桿通過轉軸與夾頭支座轉動連接，所述連桿左側固定連接有夾頭，所述夾頭內設置有夾塊，所述夾塊上方設置有鎖緊螺釘，所述鎖緊螺釘與夾頭轉動連接，所述磁力座下方設有工作臺。

優選的，所述永久磁體的寬度比銅塊的寬度長5-10mm。

優選的，所述夾塊設有2組。

優選的，所述夾塊上端設有橡膠墊。

優選的，所述磁力座底部表面設有軟磁體。

本實用新型的技術效果和優點：該方便移動車架焊接用夾具，通過磁力座的設計，當永久磁體豎直放置時，使得夾具能夠牢固的安裝在工作臺上，當永久磁體橫向放置時解除磁力座磁性時，能夠更加方便的移動；通過轉軸的設計，使夾頭能多角度夾持焊接件，便于焊接。該方便移動車架焊接用夾具，具有結構合理、使用簡單、便于移動等優點，使夾具在車架焊接中更加靈活，可以普遍推廣使用。

附圖說明

圖1為本實用新型的結構示意圖；

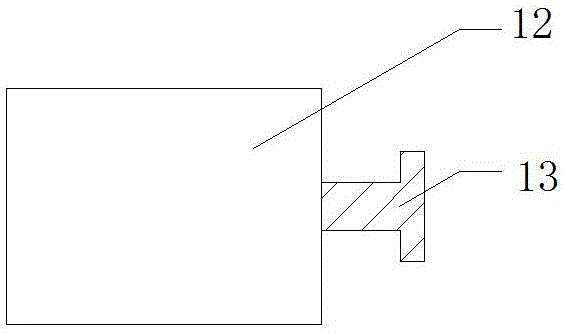

圖2為本實用新型的磁力座左側結構示意圖。

圖中：1固定螺釘、2夾頭、3連桿、4轉軸、5夾頭支座、6伸縮桿、7空心圓柱體、8銅塊、9永久磁體、10工作臺、11夾塊、12磁力座、13磁力開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1-2所示的一種方便移動車架焊接用夾具，包括磁力座12，所述磁力座12底部表面設有軟磁體，所述磁力座12內設有永久磁體9，所述永久磁體9上下兩側設有銅塊8，所述永久磁體9的寬度比銅塊的寬度長5-10mm，所述銅塊8與磁力座12固定連接，所述磁力座12前面設有磁力開關13，所述磁力座12上方設有空心圓柱桿7，所述空心圓柱桿7內設有伸縮桿6，所述伸縮桿6上方固定連接有夾頭支座5，所述夾頭支座5左側設有連桿3，所述連桿3通過轉軸4與夾頭支座5轉動連接，所述連桿3左側固定連接有夾頭2，所述夾頭2內設置有夾塊11，所述夾塊設有2組，所述夾塊11表面設有橡膠墊，所述夾塊11上方設置有鎖緊螺釘1，所述鎖緊螺釘1與夾頭2轉動連接，所述磁力座12下方設有工作臺10。

工作原理：方便移動車架焊接用夾具使用時，通過轉軸4調節夾頭2的角度，通過伸縮桿6調節夾頭2的高度，將車架焊接工件放在夾頭2，調節固定螺釘1，夾塊11夾緊工件，確定位置后，將磁力開關13旋轉，永久磁體9豎直放置，磁力座12固定在工作臺10上，需要移動磁力座12時，旋轉磁力開關13，永久磁體9橫向放置，便可移動磁力座12。該方便移動車架焊接用夾具，具有結構合理、使用簡單、便于移動等優點，使夾具在車架焊接中更加靈活，可以普遍推廣使用。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
