本實用新型屬于設備輔助機構領域，特別涉及一種輥式冷軋成型機的上下輥輪布置機構。

背景技術：

輥式冷軋成型機是通過上下輥輪傳動帶動板材物料行進，而且上輥輪與下輥輪之間是直接接觸式的配合方式（如圖2），這種直接接觸式配合可以滿足一定的使用要求，但是也存在較大的缺陷，板材在行進過程中其表面漆易被刮傷，影響板材外觀和產品品質，同時機器在機器運轉時阻力大，需要更大的電能損耗，使用成本高，機構更加復雜，制造成本高。

本實用新型要解決的技術問題是提供一種板材表面漆不會被刮傷、產品品質不受影響、機器運轉阻力小、能耗小、使用成本低、機構簡單制造成本低的上下輥輪布置機構。

技術實現要素：

為解決上述現有技術板材表面漆易被刮傷、產品品質受影響、運轉阻力大、能耗大使用成本高、機構復雜制造成本高等問題，本實用新型采用如下技術方案：

本實用新型提供一種輥式冷軋成型機上下輥輪布置機構，包括驅動電機、雙排鏈條、傳動鏈輪、上軸、上軸套、若干個上輥輪、下軸、下軸套和若干個下輥輪，所述驅動電機放置在殼體內，所述上軸、下軸按上下分布設置在所述驅動電機正上方，所述驅動電機驅動雙排鏈條、傳動鏈輪動作并帶動下軸轉動，所述上軸套套設在上軸上，所述上輥輪套設在上軸套上，所述下軸套套設在下軸上，所述下輥輪套設在下軸套上，所述上輥輪與下輥輪是錯開設置非接觸的，所述下輥輪與上軸套摩擦接觸連接。

本實用新型的有益效果在于：上下輥輪采用錯開非接觸布置，板材表面漆不會被刮傷，產品品質不受影響，下輥輪摩擦帶動上輥輪轉動，機器運轉阻力小，能耗低使用成本少，機構更簡單制造成本低。

附圖說明

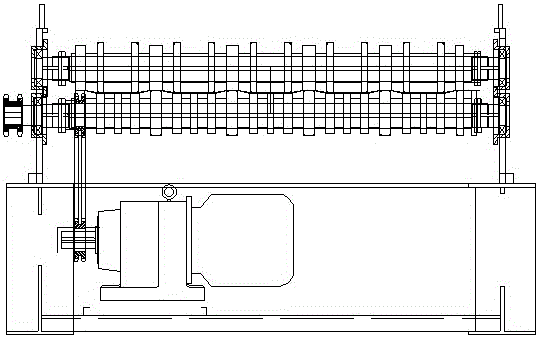

圖1為本實用新型一種實施例的結構示意圖。

圖2為傳統的上下輥輪布置示意圖。

具體實施方式

下面結合附圖詳細說明本實用新型的優選實施例。

請參閱圖1，一種輥式冷軋成型機上下輥輪布置機構，包括驅動電機1、雙排鏈條2、傳動鏈輪3、上軸4、上軸套5、若干個上輥輪6、下軸7、下軸套8和若干個下輥輪9，所述驅動電機1放置在殼體11內，所述上軸4、下軸7按上下分布設置在所述驅動電機1正上方，所述驅動電機1驅動雙排鏈條2、傳動鏈輪3動作并帶動下軸7轉動，所述上軸套5套設在上軸4上，所述上輥輪6套設在上軸套5上，所述下軸套8套設在下軸7上，所述下輥輪9套設在下軸套8上，所述上輥輪6與下輥輪9是錯開設置非接觸的，所述下輥輪9與上軸套8摩擦接觸連接，上下輥輪采用錯開非接觸布置，板材表面漆不會被刮傷，產品品質不受影響，下輥輪摩擦帶動上輥輪轉動，機器運轉阻力小，能耗低使用成本少，機構更簡單制造成本低，而傳統的上下輥輪是直接接觸配合傳動的，如圖2所示，板材在行進過程中其表面漆易被刮傷，影響板材外觀和產品品質，同時機器在機器運轉時阻力大，需要更大的電能損耗，使用成本高，機構更加復雜，制造成本高。

上述實施例和圖式并非限定本實用新型的產品形態和式樣，任何所屬技術領域的普通技術人員對其所做的適當變化或修飾，皆應視為不脫離本實用新型的專利范疇。
