本實用新型屬于機械加工技術領域，具體涉及一種用于加工扳手的熱鍛模具沖頭。

背景技術：

扳手是日常生產、生活中常用的工具，具有固定的型號，用于緊固具體型號的螺絲、螺帽等零部件；目前，對于梅花扳手的加工過程是采用先進行鍛造、沖孔然后拉孔的工藝，工藝過程復雜；此外，目前的工藝過程采用整體式加工模具，此模具不僅成本高且隨著加工作業的進行，沖頭失效時更換麻煩。因此，為節將成本，提高工作效率，需要對現有的加工模具進行改進。

技術實現要素：

發明目的： 本實用新型目的在于針對現有技術的不足，提供一種操作方便、節降生產成本的用于加工扳手的熱鍛模具沖頭。

技術方案： 本實用新型所述的一種用于加工扳手的熱鍛模具沖頭，包括沖孔沖頭、沖頭連接件和模具固定板，所述的沖孔沖頭與所述沖頭連接件連接，所述沖頭連接件與模具固定板連接，所述的模具固定板與熱鍛模具連接后固定于沖床滑塊上。

進一步地，為便于替換失效的沖孔沖頭，所述的沖孔沖頭和沖頭連接件通過第一六角螺栓連接，且所述的第一六角螺栓上設有第一彈簧墊圈。

進一步地，所述的沖孔沖頭上設有安裝槽，所述的沖頭連接件底端設有圓柱形突出，所述的圓柱形突出卡入所述安裝槽內，并由第一六角螺栓固定連接。

進一步地，為便于替換失效的沖頭連接件，所述的沖頭連接件與模具固定板通過第二六角螺栓連接，且所述第二六角螺栓上設有第二彈簧墊。

進一步地，所述的模具固定板上開設螺孔，所述的沖頭連接件頂端設有螺紋段，所述的模具固定板和沖頭連接件通過所述的螺孔和螺紋段連接，并由第二六角螺栓卡死定位。

進一步地，為便于將模具固定板與熱鍛模具連接，所述的模具固定板上開設若干個安裝孔，所述的模具固定板通過所述安裝孔固定于所述熱鍛模具上。

進一步地，所述的沖孔沖頭為梅花沖頭。

有益效果： （1）本實用新型將沖頭與熱鍛模具直接連接，將現有的先鍛造、沖孔，再拉梅花孔改為直接鍛造沖出梅花孔，可以減少產品加工工序且加工精度高，節約生產成本；（2）本實用新型中的梅花扳手熱鍛模具與沖孔沖頭由過去的整體式改進為組合式，可以節約模具制造成本，固定板和連接柄都是通用件，當沖孔沖頭或連接柄受損失效時，只簡單需更即可，而且，當沖孔沖頭磨損后可修復，修復方便。

附圖說明

圖1為本實用新型裝置的結構示意圖；

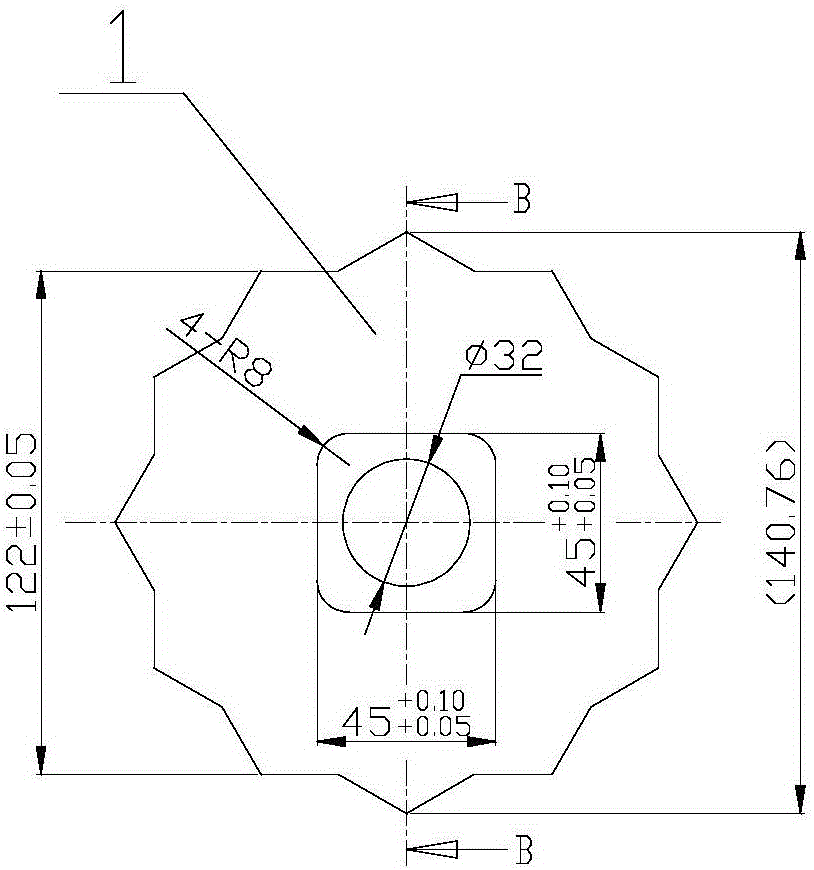

圖2為本實用新型裝置的A向視圖；

圖3為沖孔沖頭的B-B向剖面圖；

其中：1、沖孔沖頭，2、沖頭連接柄，3、模具固定板，4、第一六角螺栓，5、第一彈簧墊圈，6、第二六角螺栓，7、第二彈簧墊，8、安裝孔。

具體實施方式

下面通過附圖對本實用新型技術方案進行詳細說明，但是本實用新型的保護范圍不局限于所述實施例。

實施例：一種用于加工扳手的熱鍛模具沖頭，包括沖孔沖頭1、沖頭連接柄2和模具固定板3，沖孔沖頭上設有安裝槽，沖頭連接柄底端設有圓柱形突出，圓柱形突出卡入所述安裝槽內，并由第一六角螺栓4固定連接，且第一六角螺栓4上設有第一彈簧墊圈5；模具固定板3上開設螺孔，沖頭連接柄2頂端設有螺紋段，所述的模具固定板3和沖頭連接柄2通過所述的螺孔和螺紋段連接，并由第二六角螺栓6卡死定位，且第二六角螺栓6上設有第二彈簧墊7；所述的模具固定板3上開設若干個安裝孔8，所述的模具固定板3通過所述安裝孔8固定于所述熱鍛模具上，模具固定板3與熱鍛模具連接后固定于沖床滑塊上。本實用新型中的沖孔沖頭為梅花沖頭，可用于加工梅花扳手。

本裝置在使用時需搭配配套的沖孔底座，生產前，根據梅花扳手型號，設計出相應的沖孔沖頭及沖孔底座的尺寸，并將沖孔沖頭、沖頭連接柄以及模具固定板組裝完成后固定在熱鍛模具上，在熱鍛過程中實現梅花孔的沖孔作業，工藝簡單，加工方便；本實用新型將現有的一體式沖頭工具改為組合式工具，方便各部件的拆裝和替換，大大節約模具的制造成本。

如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋為對本實用新型自身的限制。在不脫離所附權利要求定義的本實用新型的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
