本技術屬于冷卻機構，具體為一種快速冷卻機構。

背景技術：

1、激光切割是利用經聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、燒蝕或達到燃點，同時借助與光束同軸的高速氣流吹除熔融物質，從而實現將工件割開，激光切割屬于熱切割方法之一，切割的時候會產生很大的熱量，所以需要冷卻裝置。

2、現有的冷卻設備多為用噴水的方式來對工件進行降溫，而現有的冷卻設備沒有將使用過的水循環利用，從而造成水資源浪費。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種快速冷卻機構，有效的解決了目前沒有將使用過的水循環利用而造成水資源浪費的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種快速冷卻機構，包括工作箱，所述工作箱的底部靠近四角位置均固定安裝有支撐腳，工作箱的頂部靠近四角位置均固定安裝有豎桿，豎桿的頂端固定安裝有頂板，頂板的底部安裝有激光切割機本體，工作箱的內部安裝有冷卻機構，工作箱的頂部等距離開設有通孔，工作箱的頂部靠近右側固定安裝有固定塊，工作箱的頂部靠近左側安裝有限位機構；

3、冷卻機構包括固定于工作箱內腔底部的水箱，水箱的右側固定安裝有抽水管，抽水管的右端固定安裝有水泵，水泵的底部與工作箱的內腔底部固定連接，水箱的頂部固定安裝有輸水管，輸水管的內部安裝有過濾網，輸水管的頂部固定安裝有收集箱，收集箱的頂部與工作箱的內腔頂部固定連接，通孔位于收集箱的正上方，水泵的頂部固定安裝有排水管，排水管的兩側均固定安裝有支管，兩個支管的頂端均貫穿工作箱并固定連接有噴水管，兩個噴水管相互靠近的一側均等距離開設有噴孔，位于前后兩側的兩個豎桿之間均固定安裝有側板，兩個噴水管分別與兩個側板固定連接，且兩個噴水管位于兩個側板之間。

4、優選的，所述限位機構包括位于工作箱頂部的固定桿，兩個側板的左側均與固定桿固定連接。

5、優選的，所述固定桿的右側活動連接有兩個連接桿，兩個連接桿的右端固定連接有限位板，兩個連接桿的左端均貫穿固定桿并固定連接有限位塊。

6、優選的，所述限位板的左側固定連接有活動桿，活動桿的左端貫穿固定桿并固定連接有把手，限位板與固定桿之間設有復位彈簧，復位彈簧與活動桿活動套接。

7、與現有技術相比，本實用新型的有益效果是：

8、（1）、本實用新型，通過水箱和抽水管以及水泵和排水管之間的配合，繼而能夠使得冷水進入到噴水管內部并從噴孔噴出，從而對工件進行降溫，并通過通孔和收集箱以及輸水管和過濾網之間的配合，使得使用過的水能夠重新進入到水箱的內部，從而達到水循環利用的效果；

9、（2）、該新型通過把手和活動桿以及限位板之間的配合，繼而能夠使得限位板向左移動，并使得復位彈簧壓縮，而當復位彈簧復位時能夠使得限位板向右移動，繼而使得限位板與固定塊之間的距離減小，從而方便對工件進行限位固定。

技術特征：

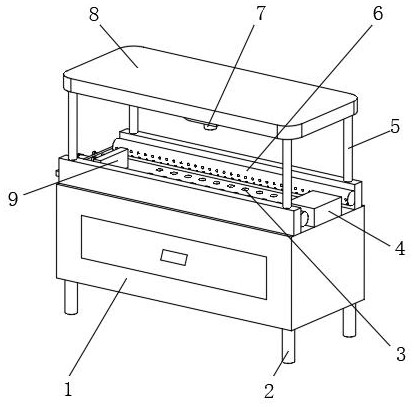

1.一種快速冷卻機構，包括工作箱（1），其特征在于：所述工作箱（1）的底部靠近四角位置均固定安裝有支撐腳（2），工作箱（1）的頂部靠近四角位置均固定安裝有豎桿（5），豎桿（5）的頂端固定安裝有頂板（8），頂板（8）的底部安裝有激光切割機本體（7），工作箱（1）的內部安裝有冷卻機構（6），工作箱（1）的頂部等距離開設有通孔（3），工作箱（1）的頂部靠近右側固定安裝有固定塊（4），工作箱（1）的頂部靠近左側安裝有限位機構（9）；

2.根據權利要求1所述的一種快速冷卻機構，其特征在于：所述限位機構（9）包括位于工作箱（1）頂部的固定桿（901），兩個側板（608）的左側均與固定桿（901）固定連接。

3.根據權利要求2所述的一種快速冷卻機構，其特征在于：所述固定桿（901）的右側活動連接有兩個連接桿（904），兩個連接桿（904）的右端固定連接有限位板（903），兩個連接桿（904）的左端均貫穿固定桿（901）并固定連接有限位塊（907）。

4.根據權利要求3所述的一種快速冷卻機構，其特征在于：所述限位板（903）的左側固定連接有活動桿（905），活動桿（905）的左端貫穿固定桿（901）并固定連接有把手（906），限位板（903）與固定桿（901）之間設有復位彈簧（902），復位彈簧（902）與活動桿（905）活動套接。

技術總結
本技術涉及冷卻機構技術領域，且公開了一種快速冷卻機構，解決了目前沒有將使用過的水循環利用而造成水資源浪費的問題，其包括工作箱，所述工作箱的底部靠近四角位置均固定安裝有支撐腳，工作箱的頂部靠近四角位置均固定安裝有豎桿，豎桿的頂端固定安裝有頂板，頂板的底部安裝有激光切割機本體，工作箱的內部安裝有冷卻機構，工作箱的頂部等距離開設有通孔；本技術，通過水箱和抽水管以及水泵和排水管之間的配合，繼而能夠使得冷水進入到噴水管內部并從噴孔噴出，從而對工件進行降溫，并通過通孔和收集箱以及輸水管和過濾網之間的配合，使得使用過的水能夠重新進入到水箱的內部，從而達到水循環利用的效果。

技術研發人員：薛文武
受保護的技術使用者：青島鴻森德金屬制品有限公司
技術研發日：20240614
技術公布日：2025/4/28
