本發明涉及壓鑄模抽芯結構技術領域，特別是涉及一種用于壓鑄模具的雙層抽芯結構。

背景技術：

用壓鑄模生產產品時，常常會遇到產品結構復雜不易成形的現象，為了使得模具內的產品質量提高且便于產品成形，在壓鑄模具內設計不同結構的抽芯，能夠有效的解決這一問題，而抽芯會占據大量模具的體積，使得整個模具的體積變大，為了解決上述問題，設計一種復合式抽芯是非常有必要的。

技術實現要素：

本發明所要解決的技術問題是提供一種用于壓鑄模具的雙層抽芯結構，具有結構簡單、安裝方便、便于更換、制造成本低、大大減小模具體積、降低生產成本等特點。

本發明解決其技術問題所采用的技術方案是：提供一種用于壓鑄模具的雙層抽芯結構，包括下層抽芯滑塊和上層抽芯滑塊，所述的下層抽芯滑塊上端安裝有聯動斜塊，所述的聯動斜塊的上端面采用朝左下方傾斜的斜面，所述的聯動斜塊上安裝有上層抽芯滑塊，所述的上層抽芯滑塊下端與聯動斜塊的斜面貼合，所述的下層抽芯滑塊的左端上安裝有抽芯桿，所述的抽芯桿端部上布置有抽芯塊，所述的上層抽芯滑塊上端朝左側彎折，且在彎折端端部下側布置有抽芯凸出，所述的下層抽芯滑塊的右端與油缸的主軸相連。

所述的下層抽芯滑塊和上層抽芯滑塊均安裝在模具的下模座內。

所述的下層抽芯滑塊前后兩側布置有橫向凹槽，所述的下層抽芯滑塊前后兩側安裝有固定與下模座的下層抽芯滑塊座，所述的下層抽芯滑塊座靠近下層抽芯滑塊側布置有與橫向凹槽相配的導向凸起。

所述的上層抽芯滑塊前后側中部豎直布置有滑動槽，所述的上層抽芯滑塊前后兩側安裝有與下模座固定連接的上層抽芯滑塊座，所述的上層抽芯滑塊座靠近上層抽芯滑塊的一側布置有導向凸起。

所述的油缸的主軸通過連軸塊與下層抽芯滑塊相連。

有益效果：本發明涉及一種用于壓鑄模具的雙層抽芯結構，具有結構簡單、安裝方便、便于更換、制造成本低、大大減小模具體積、降低生產成本等特點。

附圖說明

圖1是本發明的主視圖；

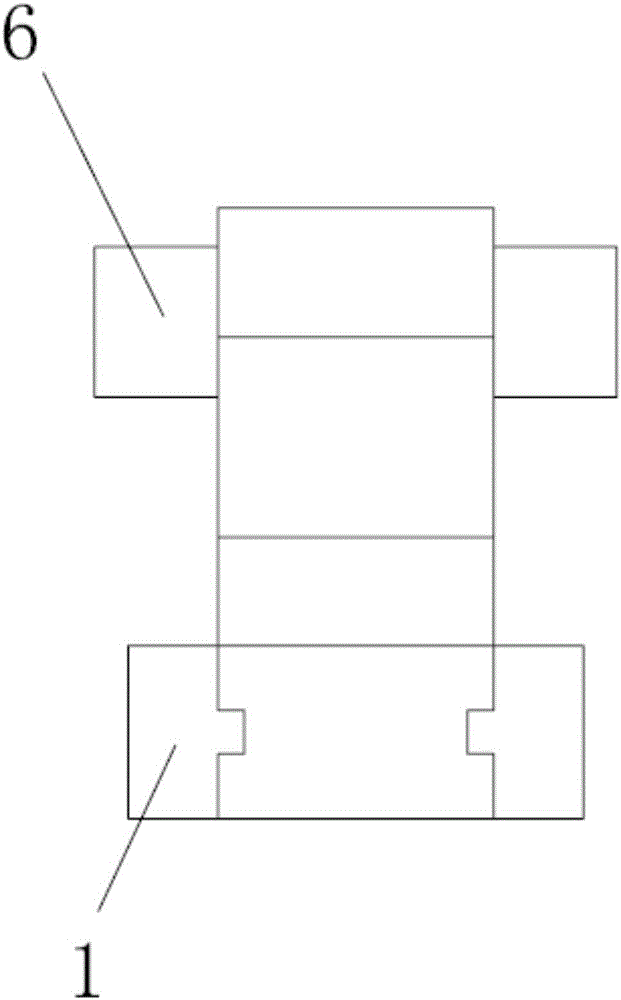

圖2是本發明所述的下層抽芯滑塊的結構視圖。

圖示：1、下層抽芯滑塊座，2、抽芯桿，3、抽芯塊，4、聯動斜塊，5、上層抽芯滑塊，6、上層抽芯滑塊座，7、滑動槽，8下層抽芯滑塊，9、橫向凹槽，10、油缸，11、抽芯凸出，12、主軸，13、連軸塊。

具體實施方式

下面結合具體實施例，進一步闡述本發明。應理解，這些實施例僅用于說明本發明而不用于限制本發明的范圍。此外應理解，在閱讀了本發明講授的內容之后，本領域技術人員可以對本發明作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

本發明的實施方式涉及一種用于壓鑄模具的雙層抽芯結構，如圖1—2所示，包括下層抽芯滑塊8和上層抽芯滑塊5，所述的下層抽芯滑塊8上端安裝有聯動斜塊4，所述的聯動斜塊4的上端面采用朝左下方傾斜的斜面，所述的聯動斜塊4上安裝有上層抽芯滑塊5，所述的上層抽芯滑塊5下端與聯動斜塊4的斜面貼合，所述的下層抽芯滑塊8的左端上安裝有抽芯桿2，所述的抽芯桿2端部上布置有抽芯塊3，所述的上層抽芯滑塊5上端朝左側彎折，且在彎折端端部下側布置有抽芯凸出11，所述的下層抽芯滑塊8的右端與油缸10的主軸12相連。

所述的下層抽芯滑塊8和上層抽芯滑塊5均安裝在模具的下模座內。

所述的下層抽芯滑塊8前后兩側布置有橫向凹槽9，所述的下層抽芯滑塊8前后兩側安裝有固定與下模座的下層抽芯滑塊座1，所述的下層抽芯滑塊座1靠近下層抽芯滑塊8側布置有與橫向凹槽9相配的導向凸起。

所述的上層抽芯滑塊5前后側中部豎直布置有滑動槽7，所述的上層抽芯滑塊5前后兩側安裝有與下模座固定連接的上層抽芯滑塊座6，所述的上層抽芯滑塊座6靠近上層抽芯滑塊5的一側布置有導向凸起。

所述的油缸10的主軸12通過連軸塊13與下層抽芯滑塊8相連。

實施例

當開模后進行抽芯的時候，首先通過合模機將上模和下模打開，打開之后，啟動油缸10，油缸10的主軸12縮回，通過連軸塊13拉動下層抽芯滑塊8，下層抽芯滑塊8往左端移動的同時，在聯動斜塊4的作用下，上層抽芯滑塊5朝上移動，使得上層抽芯滑塊5抽芯凸出11能夠和產品脫離。
