本實用新型屬于電氣化鐵路接觸網安裝零部件技術領域，尤其是涉及一種接觸網定位立柱裝置。

背景技術：

接觸網是沿鐵路上空架設的一條特殊形式的輸電線路，它通常由接觸懸掛、支持裝置、支柱與基礎等幾部分組成，其中腕臂裝置主要起懸掛承力索的作用，接觸網定位立柱裝置起連接定位管和定位器，并輔助定位器定位的作用。

目前，在我國高速電氣化鐵路接觸網系統腕臂結構中使用的定位立柱裝置為鋁合金鑄造型。這種鑄造零件結構復雜、體積大，同時使用過程中容易發成鑄造缺陷而斷裂，另外安裝調試與維修非常不便，難以適應電氣化鐵路高速發展的需求。

技術實現要素：

本實用新型要解決的問題是，提供一種接觸網定位立柱裝置，解決現有技術中存在的定位立柱裝置鑄造件容易發生缺陷而斷裂、結構復雜、體積大、安裝調試與維修不便等問題。

為解決上述技術問題，本實用新型采用的技術方案是：提供一種接觸網定位立柱裝置，包括擠壓型定位支座和定位立柱；所述的擠壓型定位支座包括本體，本體上端設有U型螺栓和凹槽，本體下端設有雙耳，雙耳內部設有弧形楔子，擠壓型定位支座與鐵道接觸網定位管通過U型螺栓相連，擠壓型定位支座與定位立柱通過弧形楔子和螺栓銷相連，凹槽與定位管外徑相適應。

進一步的，所述定位立柱外徑與弧形楔子的弧形大小相匹配。

進一步的，擠壓型定位支座下端雙耳結構的螺栓銷孔和定位立柱上的螺栓銷孔由擠壓鋁合金型材制成。

本實用新型具有的優點和積極效果是：解決現有技術中存在的定位立柱裝置鑄造件容易發生缺陷而斷裂、結構復雜、體積大、安裝調試與維修不便等問題。

附圖說明

圖1為本實用新型一種接觸網定位支柱裝置連接結構示意圖；

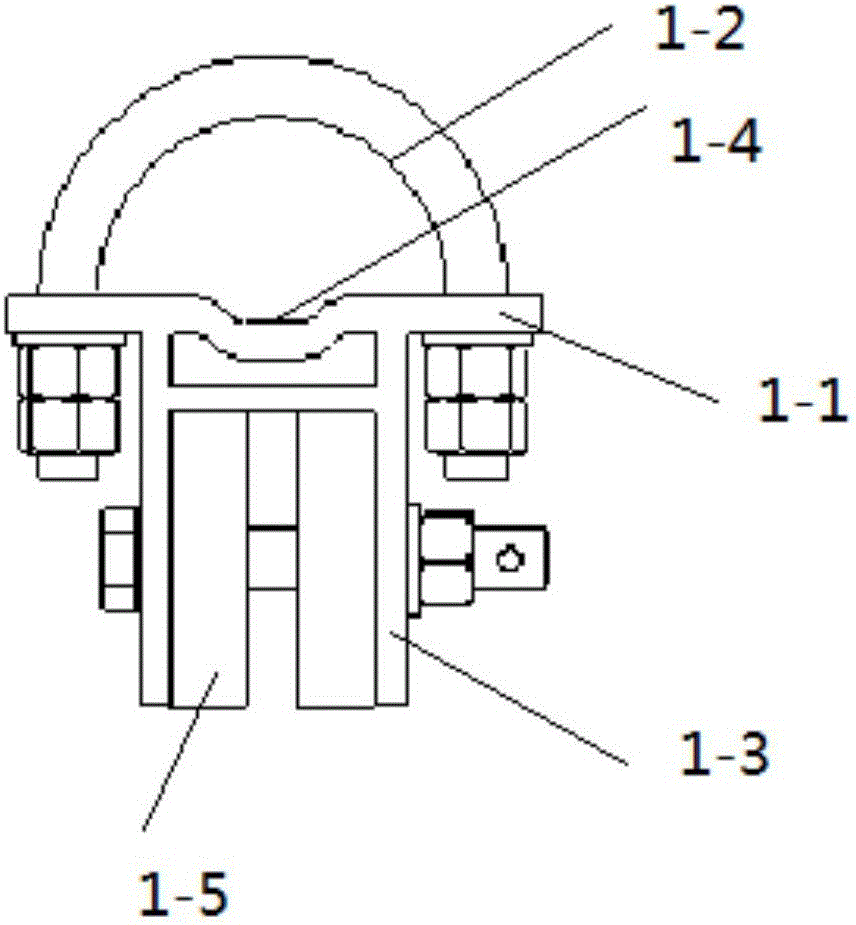

圖2為本實用新型中擠壓型定位支座的結構示意圖。

附圖標記說明：

1、擠壓型定位支座 1-1、本體 1-2、U型螺栓

1-3、雙耳 1-4、凹槽 1-5、弧形楔子

2、定位支柱 3、定位管

具體實施方式

下面結合附圖對本實用新型的具體實施例做詳細說明。

由圖1和圖2可知，提供一種接觸網定位立柱裝置，包括擠壓型定位支座和定位立柱；所述的擠壓型定位支座包括本體，本體上端設有U型螺栓和凹槽，本體下端設有雙耳，雙耳內部設有弧形楔子，擠壓型定位支座與鐵道接觸網定位管通過U型螺栓相連，擠壓型定位支座與定位立柱通過弧形楔子和螺栓銷相連，凹槽與定位管外徑相適應，以方便配合U螺栓將接觸網定位立柱裝置緊箍在定位管上。兩個弧形楔子可以加緊圓截面的定位立柱，再通過螺栓銷將2個楔子和定位立柱都固定在雙耳結構上。定位立柱外徑與擠壓型定位支座中兩個楔子上的弧形大小相匹配，能夠被楔子夾緊。

擠壓型定位支座下端雙耳結構的螺栓銷孔和定位立柱上的螺栓銷孔由擠壓鋁合金型材制成。

本實用新型具有的優點和積極效果是：與傳統鋁合金鑄造件相比體積小、結構簡單、增加了安全可靠性，同時降低了成本，安裝方便，提高了生產效率。

以上對本實用新型的一個實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
