本發明涉及車輛技術領域，尤其涉及一種車輛及其控制方法。

背景技術：

自適應巡航控制系統是一種智能化的自動控制系統，它是在早已存在的巡航控制技術的基礎上發展而來的。在車輛行駛過程中，安裝在車輛前部的車距傳感器(雷達)持續掃描車輛前方道路，同時輪速傳感器采集車速信號。當與前車之間的距離過小時，自適應巡航控制單元可以通過與制動防抱死系統、發動機控制系統協調動作，使車輪適當制動，并使發動機的輸出功率下降，以使車輛與前方車輛始終保持安全距離。

在實現本發明的過程中，發明人發現現有技術存在以下問題：自適應巡航控制系統在跟隨前車停止及起步狀況下存在滯緩，降低了駕駛員對自適應巡航控制系統的體驗感、認可度及使用率。

技術實現要素：

本發明的主要目的在于提出一種車輛及其控制方法，旨在解決現有技術存在的問題。

為實現上述目的，本發明實施例第一方面提供一種車輛，所述車輛包括：傳感器、攝像系統、發動機啟動/停止系統及自適應巡航控制系統；

所述傳感器，用于前方車輛移動信息；所述攝像系統，用于獲取交通信號燈圖片信息；

所述發動機啟動/停止系統，用于根據所述傳感器獲取的前方車輛移動信息和所述攝像系統獲取的交通信號燈圖片信息，判斷前方停止的車輛是否移動；且若前方停止的車輛移動，控制發動機啟動；

自適應巡航控制系統，用于若所述發動機啟動/停止系統控制發動機啟動，則控制車輛行駛。

結合本發明實施例的第一方面，本發明實施例的第一方面的第一種實現方式中，所述自適應巡航控制系統，還用于根據所述傳感器獲取的前方車輛移動信息，控制車輛停止；所述發動機啟動/停止系統，還用于根據若所述自適應巡航控制系統控制車輛停止，啟用所述發動機啟動/停止系統。

結合本發明實施例的第一方面，本發明實施例的第一方面的第二種實現方式中，所述發動機啟動/停止系統還包括一圖像處理模塊；

所述圖像處理模塊，用于對所述攝像系統獲取的交通信號燈顏色信息進行處理并且只按綠色進行提取。

本發明實施例的第一方面的第三種實現方式中，結合本發明實施例的第一方面的第二種實現方式，所述圖像處理模塊包括截取單元、分割單元、降噪處理單元及對比單元；

所述截取單元，用于對所述攝像系統獲取的交通信號燈圖片信息進行截取；

所述分割單元，用于對所述截取單元截取后的圖片進行顏色分割，且只按綠色進行提取，去除所述圖片上不是綠色的所有圖像；

所述降噪處理單元，用于對所述分割單元分割后的圖片進行降噪處理；

所述對比單元，用于將所述降噪處理單元降噪處理后的圖片與預設圖片進行對比。

本發明實施例的第一方面的第四種實現方式中，結合本發明實施例的第一方面、或第一方面的第一種實現方式、第一方面的第二種實現方式、第一方面的第三種實現方式，所述傳感器為基于雷達的傳感器或者基于激光的傳感器。

此外，為實現上述目的，本發明實施例第二方面提供一種車輛的控制方法，所述方法包括：

獲取交通信號燈圖片信息以及前方車輛移動信息；

根據獲取到的交通信號燈圖片信息和前方車輛移動信息，判斷前方停止的車輛是否移動；

若前方停止的車輛移動，通過發動機啟動/停止系統控制發動機啟動；

激活自適應巡航控制系統控制車輛行駛。

結合本發明實施例的第二方面，本發明實施例的第二方面的第一種實現方式中，在所述獲取交通信號燈圖片信息以及前方車輛移動信息之前，還包括：若前方車輛停止，通過自適應巡航控制系統控制車輛停止；啟用發動機啟動/停止系統。

結合本發明實施例的第二方面，本發明實施例的第二方面的第二種實現方式中，通過攝像系統獲取交通信號燈圖片信息；通過傳感器獲取前方車輛移動信息。

本發明實施例的第二方面的第三種實現方式中，結合本發明實施例的第二方面、或第二方面的第二種實現方式，對獲取的交通信號燈顏色信息進行處理并且只按綠色進行提取。

本發明實施例的第二方面的第四種實現方式中，結合本發明實施例的第二方面的第三種實現方式，所述對獲取的交通信號燈顏色信息進行處理并且只按綠色進行提取包括：

對獲取的交通信號燈圖片信息進行截取；

對截取后的圖片進行顏色分割，且只按綠色進行提取，去除所述圖片上不是綠色的所有圖像；

對分割后的圖片進行降噪處理；

將降噪處理后的圖片與預設圖片進行對比。

本發明實施例提供的車輛及其控制方法，綜合攝像頭獲取的交通信號燈圖片信息、以及傳感器獲取的前方車輛移動信息進行判斷，當信號燈變化且前車起步后，啟動發動機，隨后自適應巡航系統可在沒有延遲的情況下迅速跟隨前車行駛；提高了車輛系統的便捷性，改善了舒適性，帶來了更優的駕駛體驗。

附圖說明

圖1為本發明的車輛結構示意圖；

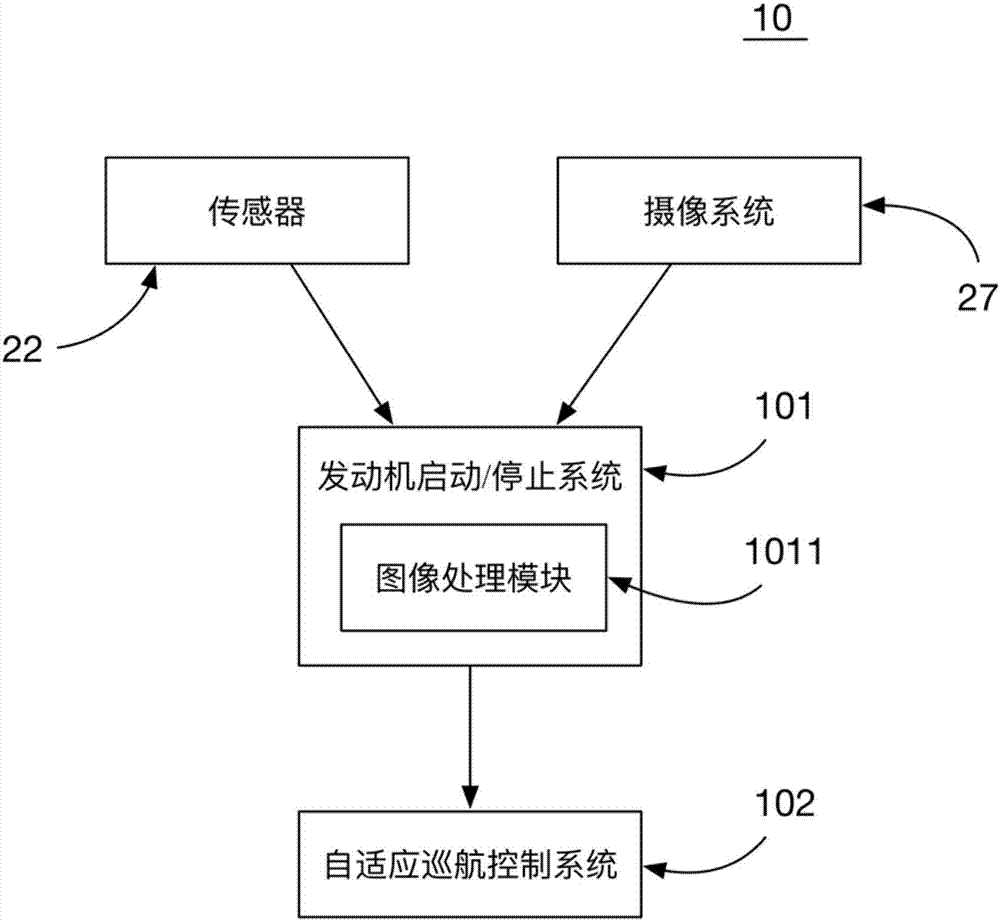

圖2為本發明第一實施例提供的車輛結構示意圖；

圖3為本發明第二實施例提供的車輛的控制方法流程示意圖。

本發明目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

具體實施方式

應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

現在將參考附圖描述實現本發明各個實施例。在后續的描述中，使用用于表示元件的諸如“模塊”、“部件”或“單元”的后綴僅為了有利于本發明的說明，其本身并沒有特定的意義。

圖1示意性地示出了具有動力傳動系統12的車輛10。動力傳動系統12可以是典型的本領域技術人員所理解的機動車動力傳動系統。如圖所示，動力傳動系統12具有內燃發動機14。本領域技術人員可以理解的是，動力傳動系統12可以僅具有發動機14或發動機14與電機結合。可選地，動力傳動系統12可以具有電機代替發動機14。如圖所示，動力傳動系統12具有后輪驅動配置。本領域技術人員可以理解的是，動力傳動系統12可以具有前輪驅動或全輪驅動的配置。動力傳動系統12的操作可以由動力傳動系統控制器16控制。

動力傳動系統12包括發動機啟動/停止(enginestop&startsystem，ess)控制器18。如本領域技術人員所理解的，發動機啟動/停止控制器18協調典型的發動機啟動/停止系統。發動機啟動/停止控制器18可以與動力傳動系統控制器16分開或與其結合，并且如本領域技術人員所知道的其中的每一個都可以由硬件和軟件的各種組合組成。此處所用的詞語“系統”指的是由人啟用的力學和/或電學的總成，用于自動地實施程序以得到所需的結果。發動機啟動/停止控制器18監測車輛10并且當出現預設狀況時，發送啟動或停止信號到動力傳動系統控制器16從而啟動或停止發動機14。例如，發動機啟動/停止控制器18可以檢測車輛10已經靜止預設的時間段，在這種情況下，發動機啟動/停止控制器18發送信號到動力傳動系統控制器16以執行發動機停止程序。例如發動機啟動/停止控制器18可以檢測車輛10是靜止的，發動機14由ees系統停止，以及做出了扭矩請求，在這種情況下，發動機啟動/停止控制器18發送信號到動力傳動系統控制器16以執行發動機啟動程序。例如，車輛10的駕駛員可以在發動機啟動/停止系統已經停止發動機14時按壓加速器踏板。按壓加速器踏板會使發動機啟動/停止控制器18發送信號到動力傳動系統控制器16以執行發動機啟動程序。可以由駕駛員、車輛10的另一個系統或通過發動機啟動/停止控制器18檢測預設狀況而啟用和停用發動機啟動/停止系統。

動力傳動系統12另外包括自適應巡航控制(adaptivecruisecontrol，acc)控制器20。自適應巡航控制控制器20可以與動力傳動系統控制器16分開或與其結合，并且如本領域技術人員所知道的，其中的每一個都可以由硬件和軟件的各種組合組成。如本領域技術人員所知道的，自適應巡航控制控制器20協調典型的自適應巡航控制系統。自適應巡航控制控制器20利用傳感器22檢測前方車輛24。傳感器22可以是基于雷達的傳感器、基于激光的傳感器或者本領域技術人員所知道的另一種類型的傳感器。傳感器測量車輛10到前方車輛24之間的前方距離，并且與自適應巡航控制控制器20通信。自適應巡航控制控制器20利用前方距離、車輛10的參數(例如車輛10的當前速度)以及預設的限制計算是否向動力傳動系統控制器16發送信號以增加或降低動力傳動系統12所產生的扭矩，從而根據預設距離保持前方距離，預設距離可以是車輛速度的函數。可以由駕駛員、車輛10的另一個系統或通過自適應巡航控制控制器20檢測預設狀況而啟用和停用自適應巡航控制系統。例如，駕駛員可以通過按壓“取消”按鈕或制動踏板25來停用自適應巡航控制系統。

自適應巡航控制系統可包括停車/起步功能。當啟用自適應巡航控制系統并且車輛10跟隨在前方車輛24之后時，如果前方車輛24停止，車輛10會在前方車輛24之后減速和停止。當自適應巡航控制系統使車輛10減速至停止時，前方距離可以降低到少于預設距離，以便車輛10在停止時位于前方車輛24之后的典型距離。當前方車輛重新移動時，自適應巡航控制系統會啟動車輛10重新移動。自適應巡航控制系統會使車輛10加速，以便前方距離恢復到預設距離。但是在跟隨前車停止及起步狀況下存在滯緩，降低了駕駛員對自適應巡航控制系統的體驗感、認可度及使用率。

車輛10還可包括由發動機啟動/停止控制器18監測的制動系統26。制動系統26是本領域技術人員所理解的典型的機動車制動系統。如圖所示，制動系統26是示意性的并且僅針對車輛10的后輪示出。如本領域技術人員所理解的，制動系統26也可用在車輛10的其他車輪上。

車輛10還可包括攝像系統27，攝像系統27用于獲取車輛10周圍的圖片信息。發動機啟動/停止控制器18可根據攝像系統27獲取到的圖片信息，進行處理后發送啟動或停止信號到動力傳動系統控制器16從而啟動或停止發動機14。

基于上述具有動力傳動系統12的車輛10，請?jiān)賲⒖紙D2所示，本發明第一實施例提出一種車輛10，該車輛包括：傳感器22、攝像系統27、發動機啟動/停止系統101及自適應巡航控制系統102；

傳感器22，用于前方車輛移動信息；攝像系統27，用于獲取交通信號燈圖片信息。

發動機啟動/停止系統101，用于根據傳感器22獲取的前方車輛移動信息和攝像系統27獲取的交通信號燈圖片信息，判斷前方停止的車輛是否移動；且若前方停止的車輛移動，控制發動機啟動。

在本實施例中，發動機啟動/停止系統101可由圖1所示的發動機啟動/停止控制器18協調。

在本實施例中，發動機啟動/停止系統101可包括一圖像處理模塊1011；圖像處理模塊1011，用于對攝像系統27獲取的交通信號燈顏色信息進行處理并且只按綠色進行提取。

具體地，圖像處理模塊1011可包括截取單元、分割單元、降噪處理單元及對比單元(附圖未示出)；

截取單元，用于對攝像系統27獲取的交通信號燈圖片信息進行截取；分割單元，用于對截取單元截取后的圖片進行顏色分割，且只按綠色進行提取，去除圖片上不是綠色的所有圖像；降噪處理單元，用于對分割單元分割后的圖片進行降噪處理；對比單元，用于將降噪處理單元降噪處理后的圖片與預設圖片進行對比。

自適應巡航控制系統102，用于若發動機啟動/停止系統101控制發動機啟動，則控制車輛行駛。

在本實施例中，自適應巡航控制系統102可由圖1所示的自適應巡航控制控制器20協調。

進一步地，自適應巡航控制系統102，還可用于根據傳感器22獲取的前方車輛移動信息，控制車輛停止；發動機啟動/停止系統101，還可用于根據若自適應巡航控制系統102控制車輛停止，啟用發動機啟動/停止系統101。

本發明公開的車輛，綜合攝像頭獲取的交通信號燈圖片信息、以及傳感器獲取的前方車輛移動信息進行判斷，當信號燈變化且前車起步后，啟動發動機，隨后自適應巡航系統可在沒有延遲的情況下迅速跟隨前車行駛；提高了車輛系統的便捷性，改善了舒適性，帶來了更優的駕駛體驗。

本發明進一步提供一種方法。

參照圖3，圖3為本發明第二實施例提出的一種車輛的控制方法，該方法包括：

201、獲取交通信號燈圖片信息以及前方車輛移動信息；

在本實施例中，可通過攝像系統獲取交通信號燈圖片信息；可通過傳感器獲取前方車輛移動信息。

進一步地，在本實施例中，步驟201之前還可包括步驟：若前方車輛停止，通過自適應巡航控制系統控制車輛停止；啟用發動機啟動/停止系統。

202、根據獲取到的交通信號燈圖片信息和前方車輛移動信息，判斷前方停止的車輛是否移動；

在本實施例中，可對獲取的交通信號燈顏色信息進行處理并且只按綠色進行提取。具體地，可包括以下步驟：對獲取的交通信號燈圖片信息進行截取；對截取后的圖片進行顏色分割，且只按綠色進行提取，去除所述圖片上不是綠色的所有圖像；對分割后的圖片進行降噪處理；將降噪處理后的圖片與預設圖片進行對比。

203、若前方停止的車輛移動，通過發動機啟動/停止系統控制發動機啟動；

204、激活自適應巡航控制系統控制車輛行駛。

本發明實施例提供的車輛控制方法，綜合攝像頭獲取的交通信號燈圖片信息、以及傳感器獲取的前方車輛移動信息進行判斷，當信號燈變化且前車起步后，啟動發動機，隨后自適應巡航系統可在沒有延遲的情況下迅速跟隨前車行駛；提高了車輛系統的便捷性，改善了舒適性，帶來了更優的駕駛體驗。

需要說明的是，在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者裝置不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者裝置所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括該要素的過程、方法、物品或者裝置中還存在另外的相同要素。

以上僅為本發明的優選實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
