本發明涉及液壓轉向裝置，所述液壓轉向裝置包括液壓轉向單元和先導閥，其中液壓轉向單元和先導閥布置在共用殼體中，并且其中液壓轉向裝置包括液壓供應端口、低壓端口、兩個轉向連接端口和供應外部機具的過流量端口，并且其中先導閥在液壓轉向單元和過流量端口之間分配來自液壓供應端口的液壓流體。

背景技術：

液壓轉向裝置例如用在重型車輛中，重型車輛通過連接到液壓轉向單元的方向盤而被轉向，液壓轉向單元將方向盤的轉動轉化成液壓流體在兩個轉向連接端口之間的分布。然而，在許多情況下，在這些車輛中，例如叉車或鏟車臂的機具也需要被提供液壓流體。為此，在現有技術中已知的是使用經由液壓供應端口連接到單個泵的先導閥，以利用來自相同泵的液壓流體供應液壓轉向單元以及機具。然而，添加額外的閥增加液壓轉向裝置的尺寸和成本。這具有以下缺點，即導致具有流體泄露危險的額外的流體管線和對應的額外點。

從US7699135B2中已知上述種類的液壓轉向裝置。在其中，液壓轉向單元與相同殼體中的先導閥組合。轉向閥的轉動軸線平行于先導閥的沖程方向。用于機具的控制閥直接地連接到液壓轉向單元和先導閥的殼體。

但是上述技術方案具有減少了需要密封的流體連接件的數量的優點。然而，作為兩個單獨的單元，所產生的組合的液壓轉向單元和先導閥仍然具有幾乎相同的總尺寸。此外，這兩個單元需要直接地連接到較大的控制閥，該控制閥進一步地增加液壓轉向裝置的尺寸。因此，該技術方案僅適合于一些應用，即在叉車中，其中較長的轉向柱和較大的液壓轉向裝置不是問題。

技術實現要素：

因此，本發明的任務是提供更緊湊的液壓轉向裝置，該液壓轉向裝置保持組合的液壓轉向單元和先導閥的優點。

根據本發明，所述目的通過以下方案來解決，即液壓供應端口、低壓端口和兩個轉向連接端口都在殼體的相同側進入，并且其中先導閥布置成鄰近于所述四個端口，即液壓供應端口、低壓端口和兩個轉向連接端口，其中先導閥的每側各有四個端口中的兩個。

為減少液壓轉向裝置的整體尺寸，因而先導閥整體形成至相同殼體中，成為液壓轉向單元。五個液壓端口中的四個，即液壓供應端口、低壓端口和兩個轉向連接端口都布置在殼體的相同側。在本申請的上下文中，″四個端口″表示液壓供應端口、低壓端口和左側轉向連接端口以及右側轉向連接端口。占用一定空間的液壓端口不能被避免，但是將五個端口中的四個布置在殼體的相同側將減少殼體的整體尺寸。此外，先導閥被布置在多個端口中的位于每一側的兩個端口之間。因此，這允許將先導閥放置進入殼體中，使得整體尺寸與沒有一體式先導閥的單獨的液壓轉向單元的尺寸相同。換句話說，先導閥被放置進入殼體的否則可能被浪費的空間中。這具有另一優點，即先導閥可以被設置有到液壓供應端口的非常短的流動距離，從而減少壓力損耗。

在優選的實施例中，先導閥包括閥芯，其中閥芯的沖程方向垂直于四個端口的共用平行入口方向。在該技術方案的情況下，殼體的尺寸不需要太大程度地偏離液壓轉向單元的形狀。原則上，先導閥可以利用幾乎沿液壓轉向單元的切向的方式布置在共用殼體中。四個端口，液壓供應端口、低壓端口和兩個轉向連接端口然后可以具有指向液壓轉向單元的共用入口方向，并且先導閥可以布置成垂直于該入口方向。

在另一優選實施例中，過流量端口的入口方向垂直于四個端口的共用平行入口方向。優選地，過流量端口被布置在殼體的與四個端口進入殼體中的該側鄰近的一側。

此外優選的是，在閥芯沖程的一個端部處，先導閥向液壓轉向單元和過流量端口提供來自液壓供應端口的液壓流體。因此，在閥芯沖程的一個端部處，先導閥可以為液壓轉向單元以及機具提供加壓液壓流體。

此外優選的是，在閥芯沖程的另一個端部處，先導閥僅向液壓轉向單元提供來自液壓供應端口的液壓流體。因此，在本實施例中，無論閥芯在先導閥中的閥位置，液壓轉向單元將總是被提供液壓流體。然而，當液壓轉向單元和過流量端口被提供時，液壓流體到液壓轉向單元的供應可以被節流。

此外優選的是，液壓轉向單元包括具有轉動軸線的至少一個套筒，其中轉動軸線垂直于四個端口的共用平行入口方向和閥芯的閥芯沖程的方向。該實施例允許液壓轉向單元和先導閥的特別緊湊的裝置，從而允許殼體的比較小的整體尺寸。可選地，液壓轉向單元的轉動軸線可以平行于閥芯沖程的方向，其中液壓轉向單元的轉動軸線和閥芯沖程的方向垂直于四個端口的共用入口方向。

在另一優選實施例中，先導閥被布置在殼體的通孔中。該實施例簡化了液壓轉向裝置的組裝。此外，用于殼體內側的先導閥的空間可以被進一步地限制。該實施例還消除包括先導閥的孔的封閉珩磨(blind-honing)的需要，并且因此簡化機加工。在通孔的端部處，插頭和/或連接器可以布置到額外的流體端口。

優選地，載荷感測連接器被布置在通孔的至少一個端部中。如果液壓轉向裝置是例如具有可變排量泵的高性能系統的部件，則這是特別期望的。

附圖說明

現在將參照?qǐng)D描述本發明的優選實施例，其中：

圖1在液壓回路圖中示出根據本發明的液壓轉向裝置，

圖2從側視圖示出根據本發明的液壓轉向裝置，

圖3示出根據圖2的沿著平面A-A的液壓轉向裝置的剖視圖，

圖4示出根據圖2的沿著平面B-B的液壓轉向裝置的剖視圖，

圖5示出根據圖2的沿著平面C-C的液壓轉向裝置的剖視圖，

圖6示出根據圖2的液壓轉向裝置的頂視圖。

圖7示出根據圖6的沿著平面D-D的液壓轉向裝置的剖視圖，并且

圖8示出根據圖2的沿著平面E-E的液壓轉向裝置的剖視圖。

具體實施方式

在圖1中，根據本發明的液壓轉向裝置1被示出在液壓回路圖中。液壓轉向裝置1包括液壓轉向單元2以及先導閥3。

液壓轉向裝置1經由液壓供應端口P被提供加壓液壓流體。液壓流體從液壓供應端口P流動到先導閥3。先導閥3優選地是比例三通閥。第一先導出口4經由單向閥5將先導閥3連接到液壓轉向單元2。第二先導出口6從先導閥3導向過流量端口EF。過流量端口EF可以連接到液壓轉向裝置1外部的機具。

在閥元件沖程或閥芯沖程的一個端部處，先導閥3將來自液壓供應端口P的液壓流體提供到液壓轉向單元2和過流量端口EF，如圖1中的左側閥位置所示。在閥元件沖程或閥芯沖程的另一個端部處，先導閥3僅向液壓轉向單元2提供來自液壓供應端口P的液壓流體，如圖1中的右側閥位置所示。

液壓轉向單元2包括連接到方向盤(未示出)的測量馬達7。液壓轉向單元2此外包括方向閥8，此處方向閥8被簡化為被顯示為具有三個不同的閥位置。三個閥位置是如圖所示的空擋位置，以及偏離空檔位置的兩個方向位置。然而，實際上，方向閥8將通常具有兩個相互可轉動的閥套筒，所述閥套筒可以可轉動地支撐在殼體中。這些套筒中的一個然后可以連接到方向盤，同時另一個套筒可以連接到測量馬達7。

此處在左側閥位置處，方向閥8為左側轉向連接端口L提供加壓液壓流體，同時在右側位置處右側轉向連接端口被提供來自先導閥3的加壓液壓流體。在每個情況下，相反的端口L、R連接到低壓端口T。

圖2到8示出根據本發明的液壓轉向裝置1的優選實施例。液壓轉向裝置1包括布置在共用殼體9中的液壓轉向單元2和先導閥3。圖2和6示出殼體9的外形圖，而圖3到5和圖7到8示出殼體9、液壓轉向單元2以及先導閥3的不同的剖視圖。

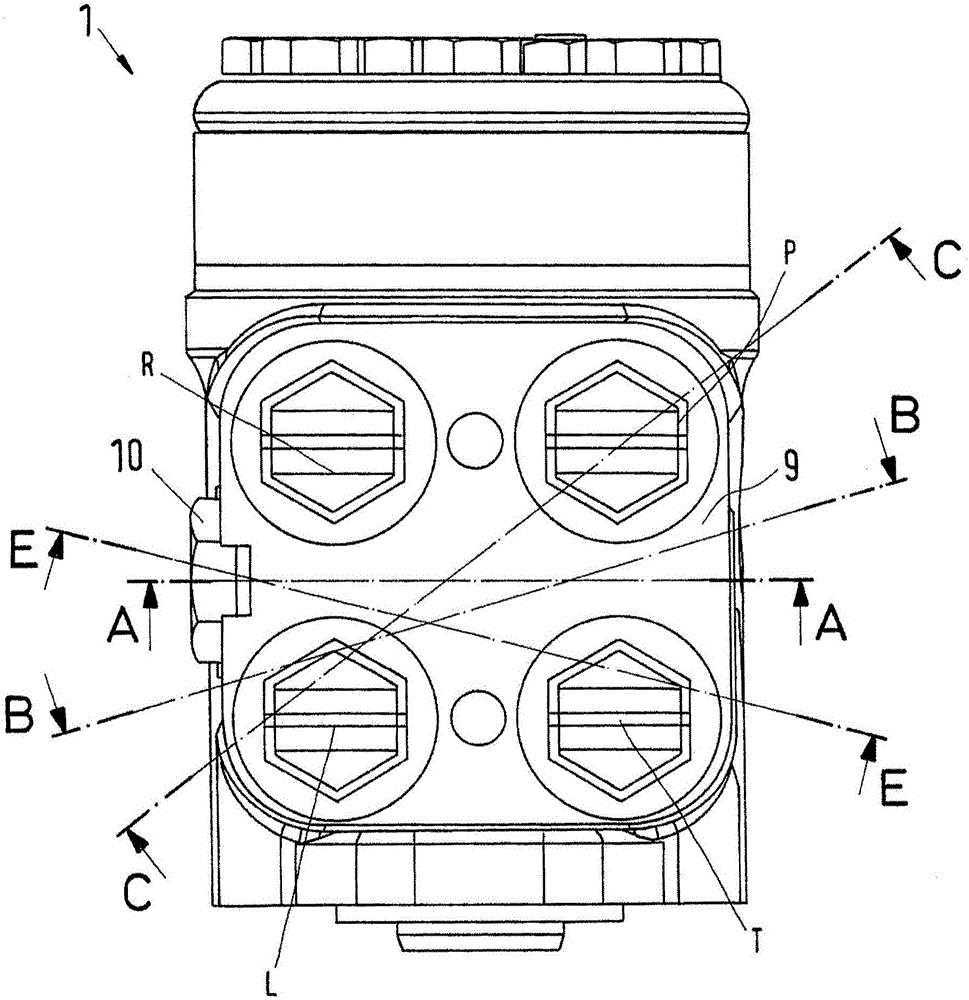

圖2示出殼體9的側視圖，液壓供應端口P、低壓端口T以及左側轉向連接端口L和右側轉向連接端口R被布置在殼體9中。還可以看到先導閥3的第一插頭10。

圖3示出沿著圖2的平面A-A的第一剖視圖。先導閥3被布置在殼體9的通孔11中。在通孔11的兩個端部處，插頭10、12被布置成在外側密封先導閥3。可選地，載荷感測連接器可以布置在通孔的至少一個端部中。在具有可變排量泵的高性能系統中這是特別期望的。

在圖3中，可以僅看到液壓供應端口P和右側轉向連接端口R的側視圖。圖2和3的比較清楚地示出根據本發明的技術方案，借此先導閥布置成鄰近四個端口，液壓供應端口P、低壓端口T和兩個轉向連接端口L、R，其中先導閥3的每側各有四個端口P、T、L、R中的兩個。這也可以在圖7中被看到，圖7示出穿過先導閥3以及四個端口P、T、L、R的剖面。

先導閥3還包括入口腔13、過流量腔14和轉向腔15。先導閥3還包括閥芯16，閥芯16被彈簧17朝第一閥位置推動。在圖3和7中圖示的閥位置處，液壓流體到過流量端口EF的流動被閥芯16阻塞。同時，加壓液壓流體從入口腔13到轉向腔15的流動是允許的。加壓液壓流體從轉向腔15通過單向閥5，如圖3和4所示。在通過單向閥5之后，加壓液壓流體到達包括方向閥8的液壓轉向單元2。在圖4和5的剖視圖中可以看到包括一組套筒18、19的方向閥8，套筒18、19可以相對于彼此轉動。

因此，根據本發明的技術方案允許在相同殼體中具有組合的液壓轉向單元和先導閥的更緊湊的液壓轉向裝置。
