本實用新型涉及履帶車技術領域，特別涉及一種履帶車控制系統。

背景技術：

現有休閑代步車輛大部分都是以輪子旋轉作為驅動使車輛行駛；而以履帶作為驅動的車輛一般都用于軍事、工程、農業等領域，如挖掘機等。履帶的傳動形式具有接觸面積大，摩擦力大等特點，因而履帶驅動形式的車輛更有利于復雜路面及惡劣天氣的行駛，其越野能力更強，漸漸的，履帶驅動方式開始嘗試運用到現代休閑娛樂車輛。然而現有履帶的控制方式多為方向盤控制，運轉不夠靈活，變速也只有相應的幾個檔位。

技術實現要素：

本實用新型提出一種履帶車控制系統，目的在于利用控制手柄可實現兩側電機差速旋轉或正、反旋轉，以此來實現車子的轉彎、倒退、剎車等。

為解決上述問題，本實用新型實施例提供一種履帶車控制系統，所述履帶車控制系統安裝在車架上，包括控制手柄、控制器、電機和用于帶動履帶的牙盤，所述牙盤的數量至少為兩個，所述電機的數量與牙盤的數量相等，所有電機電連接并受控于所述控制器，所述控制手柄電連接所述控制器，用于將動作信號傳輸至控制器，所述牙盤一一對應設于所述電機的轉軸上，所述電機設于所述車架上。

進一步地，還包括減速器，所述減速器數量與電機數量相同，減速器設于牙盤和電機之間。

進一步地，所述車架上設置有左扶手和右扶手，所述控制手柄設于所述右扶手上。

進一步地，所述右扶手上設有操作臺，所述操作臺與右扶手傾斜設置。

進一步地，所述控制手柄設于所述操作臺上。

進一步地，還包括喇叭按鈕，所述喇叭按鈕設于所述右扶手上并電連接所述控制 器。

進一步地，還包括開關按鈕，所述開關按鈕設于所述右扶手上并電連接所述控制器。

進一步地，還包括大燈控制按鈕，所述大燈控制按鈕設于所述右扶手上并電連接所述控制器。

進一步地，還包括急停按鈕，所述急停按鈕設于左扶手上并電連接所述控制器。

本實用新型相比于現有技術的有益效果在于：在車架的左右兩側分別配置一個電機和相應減速器以此驅動兩側牙盤，牙盤帶動兩側履帶達到前后行駛的目的，配置適當控制器，利用控制手柄可實現兩側電機差速旋轉或正、反旋轉，以此來實現車子的轉彎、倒退、剎車等，并且根據控制手柄前推得傾角大小可以實現無極變速。

附圖說明

圖1為本實用新型的履帶車控制系統的示意圖；

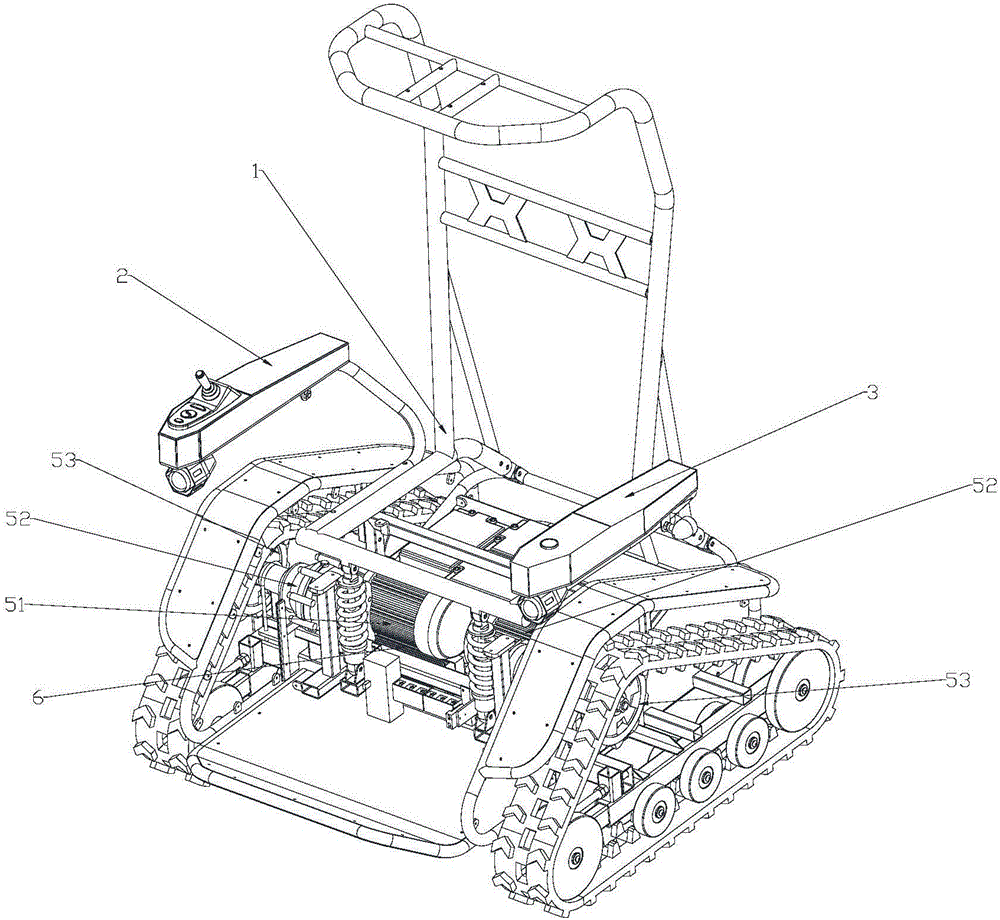

圖2為本實用新型的履帶車控制系統的內部示意圖；

圖3為本實用新型的履帶車操作手柄局部圖。

附圖標注：1、車架；2、右扶手；21、操作臺；22、控制手柄；23、前大燈；24、喇叭按鈕；25、大燈控制按鈕；26、開關按鈕；3、左扶手；31、急停按鈕；32、轉向燈；4、電控箱；51、電機；52、減速器；53、牙盤；6、控制器；

具體實施方式

以下結合附圖，對本實用新型上述的和另外的技術特征和優點進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型的部分實施例，而不是全部實施例。

如圖1至3所示，一種履帶車控制系統，該系統安裝在車架1上，在車架1的左右兩側分別配置一個電機51和相應減速器52以此驅動牙盤53，在電控箱4內配置控制器6，利用控制手柄22前推、后拉、左擺、右擺等動作可實現兩側電機51差速旋轉或正、反旋轉，以此來實現車子的轉彎、倒退、剎車等，并且根據控制手柄22前推得傾角大小可以實現無極變速。

車架1上設置有左扶手3和右扶手2，右扶手2上設有操作臺21，操作臺21與右扶手2傾斜設置，控制手柄22設于操作臺21上。控制手柄22前端設置有喇叭按 鈕24、開關按鈕26、大燈控制按鈕25，喇叭按鈕24、開關按鈕26、大燈控制按鈕25均電連接控制器6。左扶手3上設有急停按鈕31，急停按鈕31電連接控制器6。左扶手3和右扶手2的前端和后端分別設置有前大燈23和轉向燈32，用以照明和信息提示。

控制器6安裝在車體內部(電控箱4內)，可做到防水防塵。控制手柄22位于車體右扶手2上，符合人體工程學，可做到舒適易操控。控制手柄22前端設置有喇叭按鈕24、開關按鈕26、大燈控制按鈕25方便操控整車。急停按鈕31安裝與車體左扶手3上，在出現緊急狀況下按下此按鈕可使車體迅速停止。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步的詳細說明，應當理解，以上所述僅為本實用新型的具體實施例而已，并不用于限定本實用新型的保護范圍。特別指出，對于本領域技術人員來說，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
