本實用新型涉及注塑模具設計技術領域，特別是涉及一種口紅中套注塑模具結構。

背景技術：

在現有技術中，為了降低開發成本，注塑模具的設計多采用標準模架設計，對與分型面為曲面的制件，采用一般的設計方式，往往會使加工困難，制造成本上升。對于特殊的制件，往往需要采用鑲塊組合的方式，側抽芯結構一般使用機械方式工作，因此，需要從鑲塊組合設計的思路進行設計，針對制件自身的特點進行設計開發。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種口紅中套注塑模具結構，采用鑲塊組合方式與司筒套頂出結構，降低開發難度和制造成本，從而提高生產效率。

為了達到上述目的，本實用新型采用的技術方案是：一種口紅中套注塑模具結構，包括母模面板和公模底板，母模面板和公模底板之間順序安裝母模板、公模板和模腳，所述的公模板和模腳之間順序安裝推板面板、推板固定板、頂針面板和頂針底板，推板面板與推板固定板的接觸面上設有司筒套與頂針，頂針面板與頂針底板的接觸面上固定凸模的底部，凸模中間為空腔，空腔內安裝司筒針；所述的母模板和公模板之間還通過鎖緊塊連接；所述的公模板上設置有凸模；所述的母模板上安裝凹模和凹模鑲塊，凸模、司筒套、凹模和凹模鑲塊共同構成閉合空腔結構。

進一步的，如上所述的頂針頂部連接流道的冷料井。

更進一步的，如上所述的冷料井設置在主流道末端并且與分支流道垂直連接。

進一步的，如上所述的司筒套與凸模的頂部為滑動連接，凸模設置在司筒套的空腔。

進一步的，如上所述的母模板與公模板之間通過導柱和導套連接，導柱和導套為間隙配合。

進一步的，如上所述的凹模鑲塊與斜孔上鑲塊連接，斜孔上鑲塊開設有斜孔，斜孔內安裝斜導柱。

更進一步的，如上所述的斜孔上鑲塊連接固定塊，斜孔上鑲塊底部連接斜孔下鑲塊。

更進一步的，如上所述的斜孔下鑲塊開設有斜孔，斜孔內安裝斜導柱。

更進一步的，如上所述的斜孔下鑲塊與滑軌鑲塊通過L字形接觸面滑動連接。

與現有技術相比，本實用新型的有益效果是：本實用新型針對制件的特殊形狀，運用鑲塊組合注塑成型和司筒套頂出，降低開發難度和制造成本，生產效率提高。

附圖說明

圖1為本實用新型的整體結構主視圖；

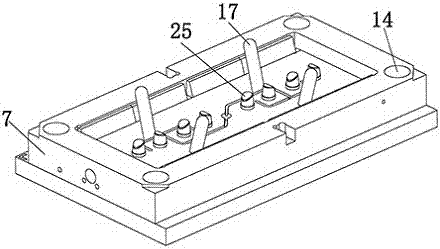

圖2為本實用新型的分型面上部分結構示意圖；

圖3為本實用新型的分型面下部分結構示意圖；

圖4為本實用新型的公模板打開后結構示意圖；

圖5為本實用新型的注塑制件立體圖。

附圖中的標記為：1.母模面板；3.鎖緊塊；4.模腳；5.推板固定板；6.頂針底板；7.母模板；8.公模板；10.推板面板；11.頂針面板；12.公模底板；13.凹模鑲塊；14.導套；15.導柱；16.斜孔上鑲塊；17.斜導柱；18.凹模；19. 司筒針；20.固定塊；21.斜孔下鑲塊；22.滑軌鑲塊；23.制件；24.頂針；25.凸模；26.司筒套。

具體實施方式

下面結合實施例參照附圖進行詳細說明，以便對本實用新型的技術特征及優點進行更深入的詮釋。

如圖1-5所示，本實用新型的一種口紅中套注塑模具結構，包括母模面板1和公模底板12，母模面板1和公模底板12之間順序安裝母模板7、公模板8和模腳4，所述的公模板8和模腳4之間順序安裝推板面板10、推板固定板5、頂針面板11和頂針底板6，推板面板10與推板固定板5的接觸面上設有司筒套26與頂針24，即司筒套26與頂針24的底部固定在推板面板10與推板固定板5的接觸面上，頂針24頂部連接流道的冷料井，便于頂出凝料，冷料井設置在主流道末端并且與分支流道垂直連接，冷料井用于儲存最先進入模具流道的熔融塑料，司筒套26與凸模25的頂部為滑動連接，凸模25設置在司筒套26的空腔。頂針面板11與頂針底板6的接觸面上固定凸模25的底部，凸模25中間為空腔，空腔內安裝司筒針19；所述的母模板7和公模板8之間還通過鎖緊塊3連接，在調試生產初期的試模階段使用。

如圖2-4所示，母模板7與公模板8之間通過導柱15和導套14連接，導柱15和導套14為間隙配合，導柱15和導套14共同配合從而保證模具開合模的精度。公模板8上設置有凸模25，母模板7上安裝凹模18和凹模鑲塊13，凸模25、司筒套26、凹模18和凹模鑲塊13共同構成閉合空腔結構，其空腔結構注塑充滿后即得到如圖5所示的制件23，制件23側壁開孔，因而需要側抽芯機構配合。凹模鑲塊13與斜孔上鑲塊16連接，斜孔上鑲塊16開設有斜孔，斜孔內安裝斜導柱17，斜孔上鑲塊16連接固定塊20，固定塊20在合模時起到限位的作用，斜孔上鑲塊16底部連接斜孔下鑲塊21，斜孔下鑲塊21開設有斜孔，斜孔內安裝斜導柱17，即斜導柱17同時貫穿斜孔上鑲塊16和斜孔下鑲塊21的斜孔，斜孔下鑲塊21與滑軌鑲塊22通過L字形接觸面滑動連接，從而保證側抽芯運動的精度，此外斜孔下鑲塊21被限定螺釘擋住以免掉落。

通過以上實施例中的技術方案對本實用新型進行清楚、完整的描述，顯然所描述的實施例為本實用新型一部分的實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
