本技術涉及一種高耐候abs材料切粒設備，屬于切粒設備。

背景技術：

1、隨著現有科學技術的飛速發展，高分子材料在生活中的應用逐漸普遍起來，其中abs改性材料在生活中的應用較為廣泛，經過改性提高性能后的abs屬工程塑料，abs合金產量大、種類多、應用廣，是主要改性塑料，abs為淺黃色粒狀或珠狀不透明樹脂，無毒、無味、吸水率低，具有良好的綜合物理機械性能，且易于加工成型，在對高耐候abs材料進行加工過程中需要使用切粒設備對其進行切粒處理。

2、雖然現有的切粒設備可以對高耐候abs材料進行日常的切粒作業的，但是在實際使用過程中，需要對切粒不完全的高耐候abs材料進行收集返工，需要重復進行切粒作業，給工作人員的切粒作業帶來不便，進而使得切粒設備的使用便捷性不足，并且料斗容易因為同一時間裝入的高耐候abs材料原料過多而堵塞，導致切粒設備的下料速度緩慢，進而使得切粒設備的工作效率較低。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種高耐候abs材料切粒設備，以解決現有技術中切粒設備的使用便捷性不足以及切粒設備的工作效率較低的問題。

2、本實用新型通過以下技術方案予以實現：一種高耐候abs材料切粒設備，包括架體，所述架體內部開設有處理槽，所述處理槽下端開設有若干個篩分孔，所述架體上端中部固定有料斗，所述料斗中部固定有固定架，所述架體中部固定有步進電機，所述步進電機驅動端固定有固定桿，所述固定桿中部固定有若干個切粒刀，所述固定桿兩側固定有刮動架，通過設置的刮動架可以對處理槽內的未完全切粒的高耐候abs材料進行攪動作業。

3、優選地，所述固定桿另一端固定有主動盤，所述主動盤通過皮帶與從動盤相連，所述從動盤中部固定有支撐桿，所述支撐桿中部固定有主動錐齒輪，所述主動錐齒輪與從動錐齒輪相嚙合連接，所述從動錐齒輪中部固定有穩定架，所述穩定架另一端固定有攪動架，所述架體上端兩側均固定有支撐架，通過設置的支撐架起到穩定支撐桿的效果。

4、優選地，所述支撐桿一端固定在從動盤中部，所述支撐桿外表面轉動連接在兩個支撐架中部，兩個所述支撐架呈相對設置，所述支撐桿豎切面為t型設置，通過設置的支撐桿可以帶動主動錐齒輪進行旋轉的作用。

5、優選地，所述主動錐齒輪中部固定在支撐桿中部，所述從動錐齒輪中部固定在穩定架一端，所述穩定架豎切面為十字型設置，所述穩定架外表面轉動連接在固定架中部，所述攪動架中部固定在穩定架另一端，所述攪動架豎切面為u型設置，所述攪動架設置在料斗內部，通過設置的攪動架可以對堵塞的原料進行攪動的效果。

6、優選地，所述固定桿一端固定在步進電機驅動端，所述固定桿另一端固定在主動盤中部，所述固定桿外表面轉動連接在架體中部，若干個所述切粒刀中部固定在固定桿中部，若干個所述切粒刀呈一字型分布，每個所述切粒刀均呈十字型設置，通過設置的切粒刀可以對原料進行切粒的作用。

7、優選地，所述刮動架中部固定在固定桿兩側，所述刮動架外表面轉動連接在處理槽內壁，所述處理槽截面為圓形設置，所述刮動架中部為鏤空設置，若干個所述篩分孔貫穿在架體下端中部，所述料斗貫穿在架體上端中部，通過設置的料斗進行裝載原料的作用。

8、優選地，所述架體下端兩側均固定有支腿，兩個所述支腿呈相對設置，每個所述支腿豎切面均為t型設置，通過設置的支腿起到支撐架體的效果。

9、本實用新型提供了一種高耐候abs材料切粒設備，其具備的有益效果如下：

10、該高耐候abs材料切粒設備，通過步進電機驅動固定桿進行旋轉作業，使得固定桿、切粒刀、刮動架、處理槽、篩分孔相互配合作業，實現切粒實時篩分的效果，可以直接進行切粒篩分作業，無需后續返工，為工作人員的切粒作業提供便利，進而達到提高切粒設備使用便捷性的作用。

11、該高耐候abs材料切粒設備，通過步進電機驅動固定桿進行旋轉作業，使得固定桿、主動盤、從動盤、皮帶、支撐桿、主動錐齒輪、從動錐齒輪、穩定架、攪動架相互配合作業，實現攪動落料的效果，避免料斗內的原料產生堵塞導致下料速度減慢，進而達到提高切粒設備工作效率的作用。

技術特征：

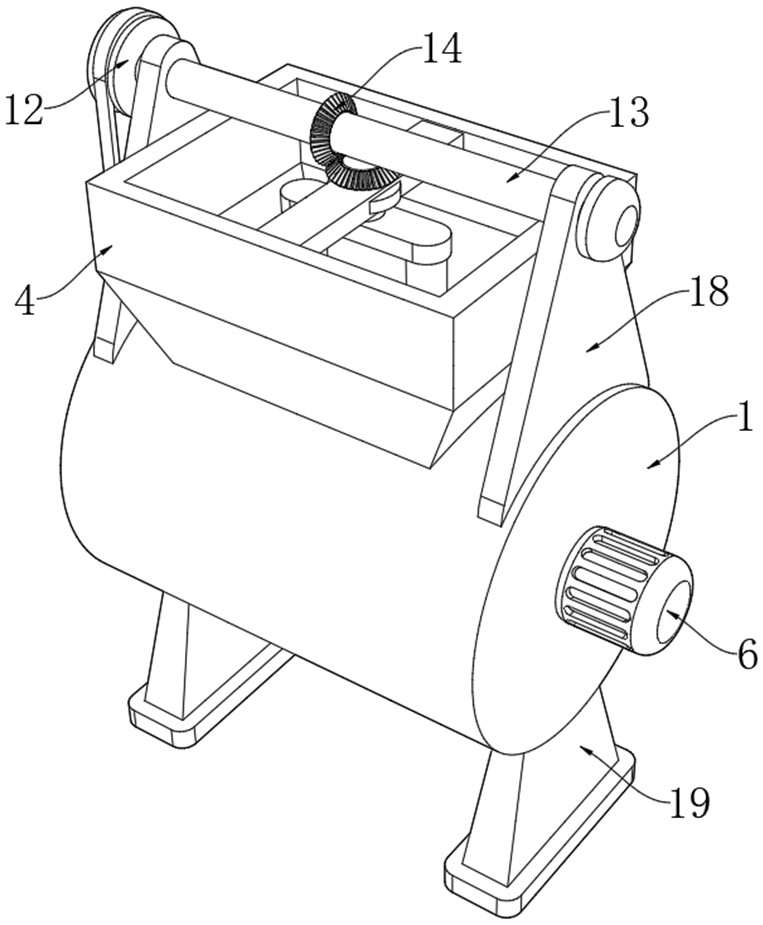

1.一種高耐候abs材料切粒設備，包括架體（1），其特征在于：所述架體（1）內部開設有處理槽（2），所述處理槽（2）下端開設有若干個篩分孔（3），所述架體（1）上端中部固定有料斗（4），所述料斗（4）中部固定有固定架（5），所述架體（1）中部固定有步進電機（6），所述步進電機（6）驅動端固定有固定桿（7），所述固定桿（7）中部固定有若干個切粒刀（8），所述固定桿（7）兩側固定有刮動架（9），所述固定桿（7）另一端固定有主動盤（10），所述主動盤（10）通過皮帶（11）與從動盤（12）相連，所述從動盤（12）中部固定有支撐桿（13），所述支撐桿（13）中部固定有主動錐齒輪（14），所述主動錐齒輪（14）與從動錐齒輪（15）相嚙合連接，所述從動錐齒輪（15）中部固定有穩定架（16），所述穩定架（16）另一端固定有攪動架（17），所述架體（1）上端兩側均固定有支撐架（18），所述支撐桿（13）一端固定在從動盤（12）中部，所述支撐桿（13）外表面轉動連接在兩個支撐架（18）中部，兩個所述支撐架（18）呈相對設置，所述支撐桿（13）豎切面為t型設置，所述主動錐齒輪（14）中部固定在支撐桿（13）中部，所述從動錐齒輪（15）中部固定在穩定架（16）一端，所述穩定架（16）豎切面為十字型設置，所述穩定架（16）外表面轉動連接在固定架（5）中部，所述攪動架（17）中部固定在穩定架（16）另一端，所述攪動架（17）豎切面為u型設置，所述攪動架（17）設置在料斗（4）內部。

2.根據權利要求1所述的一種高耐候abs材料切粒設備，其特征在于：所述固定桿（7）一端固定在步進電機（6）驅動端，所述固定桿（7）另一端固定在主動盤（10）中部，所述固定桿（7）外表面轉動連接在架體（1）中部，若干個所述切粒刀（8）中部固定在固定桿（7）中部，若干個所述切粒刀（8）呈一字型分布，每個所述切粒刀（8）均呈十字型設置。

3.根據權利要求1所述的一種高耐候abs材料切粒設備，其特征在于：所述刮動架（9）中部固定在固定桿（7）兩側，所述刮動架（9）外表面轉動連接在處理槽（2）內壁，所述處理槽（2）截面為圓形設置，所述刮動架（9）中部為鏤空設置，若干個所述篩分孔（3）貫穿在架體（1）下端中部，所述料斗（4）貫穿在架體（1）上端中部。

4.根據權利要求1所述的一種高耐候abs材料切粒設備，其特征在于：所述架體（1）下端兩側均固定有支腿（19），兩個所述支腿（19）呈相對設置，每個所述支腿（19）豎切面均為t型設置。

技術總結
本技術提供一種高耐候ABS材料切粒設備，涉及切粒設備技術領域。該高耐候ABS材料切粒設備，包括架體，所述架體內部開設有處理槽，所述處理槽下端開設有若干個篩分孔，所述架體上端中部固定有料斗，所述料斗中部固定有固定架，所述架體中部固定有步進電機，所述步進電機驅動端固定有固定桿，所述固定桿中部固定有若干個切粒刀，所述固定桿兩側固定有刮動架。該高耐候ABS材料切粒設備，通過步進電機驅動固定桿進行旋轉作業，實現切粒實時篩分的效果，可以直接進行切粒篩分作業，進而達到提高切粒設備使用便捷性的作用，通過步進電機驅動固定桿進行旋轉作業，實現攪動落料的效果，進而達到提高切粒設備工作效率的作用。

技術研發人員：鄧德權
受保護的技術使用者：昆山幻彩塑膠科技有限公司
技術研發日：20231231
技術公布日：2025/4/28
