本技術涉及模具制造，更具體地說，它涉及一種注塑模具用冷卻裝置。

背景技術：

1、注塑模具在產品脫模前，會使用集成在模具主體上的冷卻裝置對模具先冷卻，再進行對產品的脫模操作。由于傳統給予模具主體冷卻的裝置多集成在模具本體上，致使每副模具需單獨配備冷卻裝置，無法做到互換使用，通用性差，整體效果不佳。據此，本實用新型提出了一種注塑模具用冷卻裝置。

技術實現思路

1、本實用新型的目的在于克服上述現有技術中的不足，提供一種注塑模具用冷卻裝置，該冷卻裝置可互換使用，通用性強。

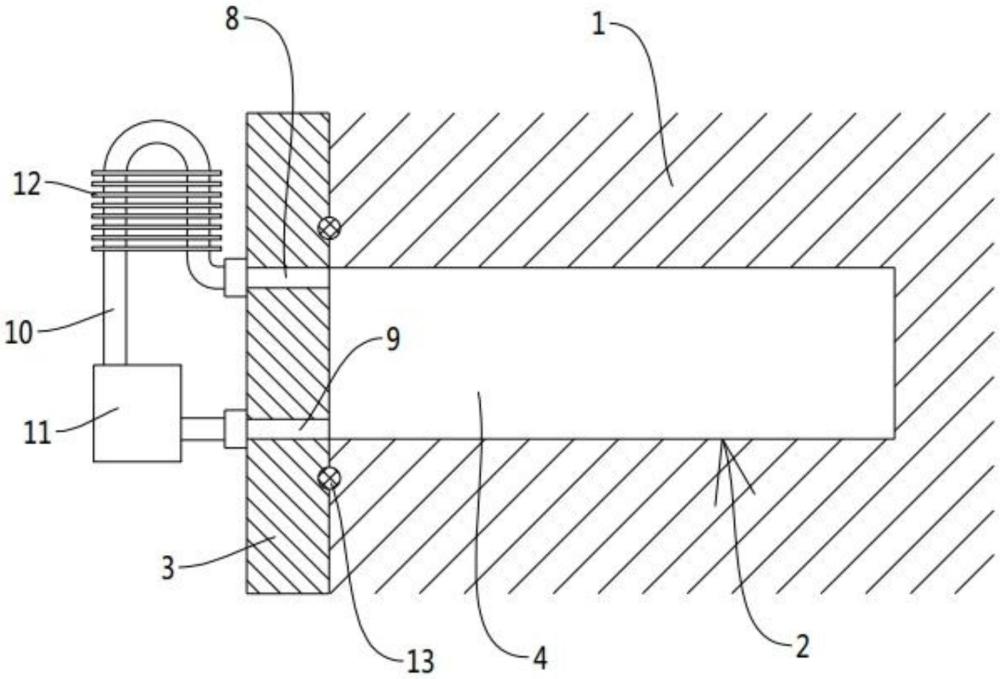

2、為解決上述技術問題，本實用新型的目的是這樣實現的：本實用新型所涉及的一種注塑模具用冷卻裝置，包括開設在模具本體上的安裝孔，安裝孔的一端為開放端、另一端為封閉端，所述安裝孔呈圓柱狀，所述模具本體上可拆卸連接有蓋板，蓋板上設有適配插入所述安裝孔的冷卻柱，冷卻柱的外壁面設有呈螺旋狀的第一冷卻通道、呈螺旋狀的第二冷卻通道，所述冷卻柱未與蓋板相連的一端設有一端連接第一冷卻通道、另一端連接第二冷卻通道的過渡通道，所述蓋板上開設有與第一冷卻通道的另一端相連的冷卻液輸入通道、與第二冷卻通道的另一端相連的冷卻液輸出通道。

3、本實用新型進一步設置為：所述蓋板上設有設在安裝孔外且一端連接冷卻液輸入通道、另一端連接冷卻液輸出通道的冷卻液循環管，冷卻液循環管上串接有循環泵。

4、本實用新型進一步設置為：所述冷卻液循環管上還串接有換熱器。

5、本實用新型進一步設置為：所述模具本體上開設有螺紋孔，所述蓋板上開設有與螺紋孔相配的螺釘穿孔，螺釘穿孔內穿有螺紋連接在所述螺紋孔內的螺釘。

6、本實用新型進一步設置為：所述蓋板與模具本體之間設有密封件。

7、綜上所述，本實用新型具有以下有益效果：本實用新型所涉及的注塑模具用冷卻裝置，該冷卻裝置可針對在不同模具上開設相同規格大小的安裝孔，便可適配插裝可互換使用的冷卻柱，以作為模具主體的冷卻使用，互換及通用性強，整體功能完善，實用性強。

技術特征：

1.一種注塑模具用冷卻裝置，包括開設在模具本體上的安裝孔，安裝孔的一端為開放端、另一端為封閉端，所述安裝孔呈圓柱狀，其特征在于：所述模具本體上可拆卸連接有蓋板，蓋板上設有適配插入所述安裝孔的冷卻柱，冷卻柱的外壁面設有呈螺旋狀的第一冷卻通道、呈螺旋狀的第二冷卻通道，所述冷卻柱未與蓋板相連的一端設有一端連接第一冷卻通道、另一端連接第二冷卻通道的過渡通道，所述蓋板上開設有與第一冷卻通道的另一端相連的冷卻液輸入通道、與第二冷卻通道的另一端相連的冷卻液輸出通道。

2.根據權利要求1所述的注塑模具用冷卻裝置，其特征在于：所述蓋板上設有設在安裝孔外且一端連接冷卻液輸入通道、另一端連接冷卻液輸出通道的冷卻液循環管，冷卻液循環管上串接有循環泵。

3.根據權利要求2所述的注塑模具用冷卻裝置，其特征在于：所述冷卻液循環管上還串接有換熱器。

4.根據權利要求1-3任一項所述的注塑模具用冷卻裝置，其特征在于：所述模具本體上開設有螺紋孔，所述蓋板上開設有與螺紋孔相配的螺釘穿孔，螺釘穿孔內穿有螺紋連接在所述螺紋孔內的螺釘。

5.根據權利要求1所述的注塑模具用冷卻裝置，其特征在于：所述蓋板與模具本體之間設有密封件。

技術總結
本技術公開了一種注塑模具用冷卻裝置，包括開設在模具本體上的安裝孔，安裝孔的一端為開放端、另一端為封閉端，所述安裝孔呈圓柱狀，所述模具本體上可拆卸連接有蓋板，蓋板上設有適配插入所述安裝孔的冷卻柱，冷卻柱的外壁面設有呈螺旋狀的第一冷卻通道、呈螺旋狀的第二冷卻通道，所述冷卻柱未與蓋板相連的一端設有一端連接第一冷卻通道、另一端連接第二冷卻通道的過渡通道，所述蓋板上開設有與第一冷卻通道的另一端相連的冷卻液輸入通道、與第二冷卻通道的另一端相連的冷卻液輸出通道。該冷卻裝置可互換使用，通用性強，整體功能完善，實用性強。

技術研發人員：劉展
受保護的技術使用者：浙江泰欣塑料模具股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
