本發明涉及分離，具體涉及一種食品添加劑生產用過濾裝置及方法。

背景技術：

1、食品添加劑是指為改善食品品質和色、香、味，以及為防腐和加工工藝的需要而加入食品中的化學合成或天然物質。味精是常用的食品添加劑之一，其化學成分為谷氨酸鈉，是一種鮮味調味料，易溶于水，其水溶液有濃厚鮮味。生產味精可以使用大豆、甜菜、甘蔗等作為原料，在使用甘蔗生產味精時，通常需要對甘蔗進行汁液的提取，而后對液體進行處理并加入能夠產生大量谷氨酸的微生物以進行發酵，而在此過程中需要對經過壓榨的甘蔗汁進行過濾，以保證后續工作的高效進行。

2、公告號為cn219964153u的中國專利公開了一種自清潔甘蔗榨汁過濾設備，包括過濾桶，所述過濾桶的底部固定連接有驅動電機，所述驅動電機的輸出端固定連接有驅動軸，所述驅動軸的外壁套有固定連接的固定座，所述固定座上開設有均勻分布的豁口，所述過濾桶的內壁固定連接有關于驅動軸對稱設置的支撐板，所述支撐板通過伸縮桿連接有過濾板，所述過濾板與過濾桶滑動相連，所述過濾板的頂壁轉動連接有驅動套筒，所述驅動套筒的外壁底部設置有攪拌桿，所述攪拌桿遠離驅動套筒的一端固定連接有刮板，所述驅動軸上開設有卡槽，所述驅動套筒內壁固定連接有置于卡槽內與驅動軸相配合的卡桿。

3、上述技術方案在對甘蔗汁進行過濾時，驅動電機帶動驅動軸與固定座轉動，滑輪沿著豁口的方向起伏轉動，通過滑輪頂部的支撐桿，使過濾板不斷的上下震動，然而濾板在上下震動時可能會使得殘渣在濾板的濾孔內聚集的更緊實，從而會加劇濾板的堵塞，而且殘渣內的汁液也難以充分濾出。

技術實現思路

1、本發明提供一種食品添加劑生產用過濾裝置及方法，旨在解決相關技術中難以避免濾板被堵塞以及難以對殘渣內的汁液進行較好處理的問題。

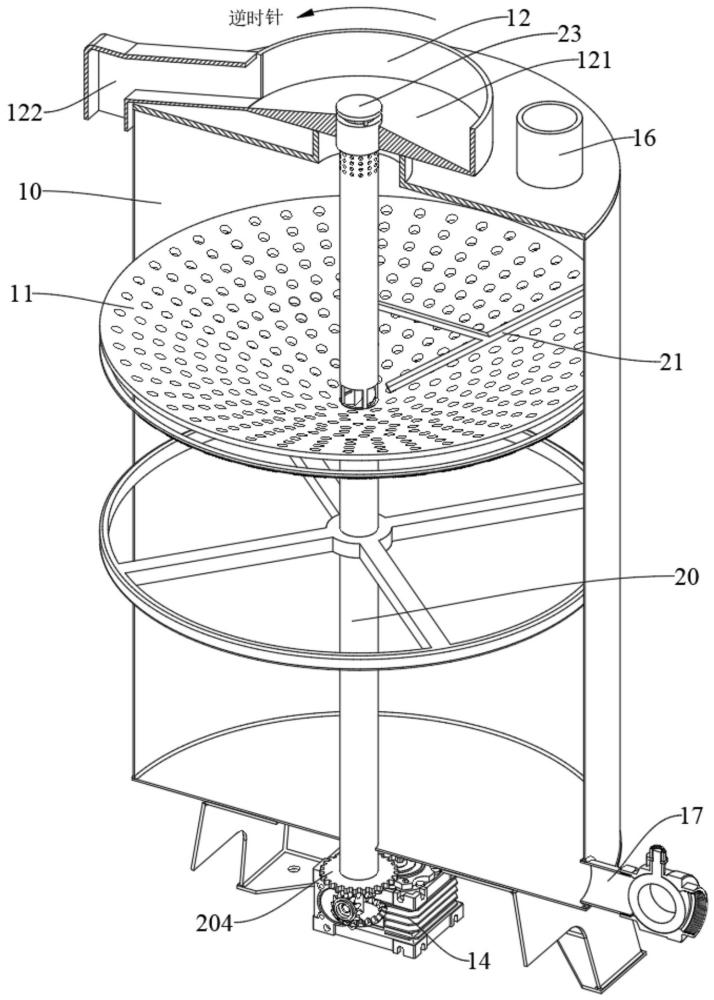

2、一種食品添加劑生產用過濾裝置，包括固定設于桶體內的濾板，所述濾板呈倒錐形設置，桶體內轉動設有軸桿，軸桿上由上至下依次設有刮板和除渣組件，刮板與濾板的上側面接觸，除渣組件包括與軸桿固定相連的殼體，殼體的上側面與濾板的下側面接觸，殼體內具有腔體，殼體上端開設有與腔體連通的噴液孔，腔體內設有板一和板二，板一上設有單向閥一，板二通過彈性件一與殼體相連，殼體上安裝有用于向板一和板二之間通入蔗汁的管一，管一上設有單向閥二；軸桿內同軸反向轉動設有輸料件，軸桿上靠近其頂部外周開設有多個通孔一，軸桿上靠近濾板上側設有多個通孔二，軸桿頂端通過彈性件二安裝有能夠上下移動的配合板，桶體頂部與軸桿同軸設有料斗，軸桿轉動時，板二能夠上下往復移動，以將桶體內位于濾板下方的蔗汁吸入腔體內并從噴液孔往復噴向濾板，刮板能夠將濾板上的蔗渣收集至軸桿內，以使得輸料件能夠在將蔗渣向上輸送至料斗內的過程中對蔗渣進行擠壓。

3、本發明通過軸桿的轉動能夠使得位于濾板下方的蔗汁被吸入腔體內并從噴液孔往復噴向濾板，以將濾板的濾孔內的蔗渣沖出，以便于刮板能夠將濾板上的蔗渣收集至軸桿內，進而便于對蔗渣中殘留的蔗汁進行回收。

4、優選的，沿所述軸桿的轉動方向，刮板位于除渣組件的前方，刮板和殼體分別沿倒錐形的濾板的母線方向延伸，除渣組件將濾板的濾孔內的蔗渣沖出后以便于刮板對濾板上的蔗渣進行較好的收集。

5、優選的，所述板二遠離軸桿的一端設有齒條一，殼體遠離軸桿的一端轉動設有轉軸，轉軸的一端設有與齒條一配合的齒輪一，桶體內沿其周向間隔設有多個齒條二，轉軸的另一端設有與齒條二配合的齒輪二，通過軸桿的轉動使得板二能夠上下往復移動。

6、優選的，所述軸桿轉動且齒輪二與齒條二嚙合時，板二向下移動、單向閥一關閉、單向閥二打開，軸桿轉動且齒輪二與齒條二脫離嚙合時，板二迅速向上移動、單向閥一打開、單向閥二關閉。

7、優選的，所述輸料件上具有絞龍葉片，沿軸桿的軸向由下至上絞龍葉片的螺距逐漸減小，以便于蔗渣在向上被輸送至料斗內的過程中能夠被逐漸擠壓。

8、優選的，所述料斗的底部具有錐形面一，料斗上設有排雜管，軸桿的頂端沿其徑向固定設有板三，板三的下端與錐形面一接觸。

9、優選的，所述配合板的下端面具有錐形面二。

10、優選的，所述軸桿的下端由上至下依次固定設有齒輪三和齒輪四，桶體底部安裝有用于驅動齒輪三轉動的電機，輸料件的下端固定設有齒輪五，桶體底部轉動設有與齒輪四和齒輪五嚙合的齒輪六，以便于軸桿和輸料件能夠同軸反向轉動。

11、一種食品添加劑生產用過濾裝置的過濾方法，包括以下步驟：s1：將壓榨出的蔗汁從濾板上方注入桶體內，控制軸桿轉動，板二能夠上下移動并將位于濾板下方的蔗汁吸入腔體內并從噴液孔往復噴向濾板，以使得濾板的濾孔內的蔗渣脫離濾板，刮板能夠將濾板上的蔗渣通過通孔二輸送至軸桿內；s2：輸料件能夠在將蔗渣向上輸送至料斗內的過程中對蔗渣進行擠壓并使得蔗汁通過通孔一再次回流至濾板上，被擠壓處理的蔗渣繼續向上進入料斗內被收集；通過對蔗渣的收集處理，避免了濾板被堵塞的同時也對蔗渣中的蔗汁進行了較好的處理。

12、采用上述技術方案，本發明的有益效果為：軸桿轉動時，輸料件能夠同軸反向轉動，板二能夠上下移動并將位于濾板下方的蔗汁吸入腔體內并從噴液孔往復噴向濾板，以使得濾板的濾孔內的蔗渣向上脫離濾板，隨后刮板能夠將濾板上的蔗渣通過通孔二輸送至軸桿內，隨后輸料件能夠將蔗渣向上輸送，絞龍葉片能夠對蔗渣進行擠壓，配合板能夠在彈性件二的作用下對蔗渣施加向下的擠壓力，以使得蔗渣中的蔗汁被擠壓的更充分。

技術特征：

1.一種食品添加劑生產用過濾裝置，包括固定設于桶體內的濾板，其特征在于：

2.根據權利要求1所述的一種食品添加劑生產用過濾裝置，其特征在于，沿所述軸桿的轉動方向，刮板位于除渣組件的前方，刮板和殼體分別沿倒錐形的濾板的母線方向延伸。

3.根據權利要求1所述的一種食品添加劑生產用過濾裝置，其特征在于，所述板二遠離軸桿的一端設有齒條一，殼體遠離軸桿的一端轉動設有轉軸，轉軸的一端設有與齒條一配合的齒輪一，桶體內沿其周向間隔設有多個齒條二，轉軸的另一端設有與齒條二配合的齒輪二。

4.根據權利要求3所述的一種食品添加劑生產用過濾裝置，其特征在于，所述軸桿轉動且齒輪二與齒條二嚙合時，板二向下移動、單向閥一關閉、單向閥二打開，軸桿轉動且齒輪二與齒條二脫離嚙合時，板二迅速向上移動、單向閥一打開、單向閥二關閉。

5.根據權利要求1所述的一種食品添加劑生產用過濾裝置，其特征在于，所述輸料件上具有絞龍葉片，沿軸桿的軸向由下至上絞龍葉片的螺距逐漸減小。

6.根據權利要求1所述的一種食品添加劑生產用過濾裝置，其特征在于，所述料斗的底部具有錐形面一，料斗上設有排雜管，軸桿的頂端沿其徑向固定設有板三，板三的下端與錐形面一接觸。

7.根據權利要求1所述的一種食品添加劑生產用過濾裝置，其特征在于，所述配合板的下端面具有錐形面二。

8.根據權利要求1所述的一種食品添加劑生產用過濾裝置，其特征在于，所述軸桿的下端由上至下依次固定設有齒輪三和齒輪四，桶體底部安裝有用于驅動齒輪三轉動的電機，輸料件的下端固定設有齒輪五，桶體底部轉動設有與齒輪四和齒輪五嚙合的齒輪六。

9.一種基于權利要求1-8中任一項所述的食品添加劑生產用過濾裝置的過濾方法，其特征在于，包括以下步驟：

技術總結
本發明涉及分離技術領域，具體公開了一種食品添加劑生產用過濾裝置及方法，濾板呈倒錐形設置，桶體內轉動設有軸桿，軸桿上設有刮板和除渣組件，除渣組件包括與軸桿固定相連的殼體，殼體內具有腔體，殼體上端開設有與腔體連通的噴液孔，腔體內設有板一和板二，板一上設有單向閥一，板二通過彈性件一與殼體相連，殼體上安裝有用于向板一和板二之間通入蔗汁的管一，管一上設有單向閥二；軸桿內同軸反向轉動設有輸料件，軸桿上靠近其頂部外周開設有多個通孔一，軸桿上靠近濾板上側設有多個通孔二，軸桿頂端通過彈性件二安裝有能夠上下移動的配合板，本發明有利于避免濾板被堵塞，有利于對殘渣內的汁液進行較好的處理。

技術研發人員：張寅,楊曉明,席全勝,衛尊孝
受保護的技術使用者：洛陽慧元乳業有限公司
技術研發日：
技術公布日：2025/4/28
