本發明涉及氨法脫硫，特別是涉及一種能夠降低氯離子濃度的濃縮結晶裝置。

背景技術：

1、氨法脫硫是一種高效低耗能的濕法脫硫方式，煙氣經過除塵器去除粉塵后，進入預處理系統，降低煙氣的溫度，以提高脫硫效率。經過預處理的煙氣進入脫硫塔，脫硫塔內設置了一系列噴淋器，噴灑氨水。煙氣經過噴淋器與氨水充分接觸，發生反應，生成亞硫酸銨和硫酸銨，從脫硫塔底部排出的硫酸銨溶液，經過過濾、干燥等工藝，最終得到固體硫酸銨結晶。

2、當前氨法脫硫領域存在濃縮段固體磨損、氯離子累積腐蝕、產品中氯含量超標等問題，究其原因，是煙氣與溶液100%進行接觸混合，導致煙氣中氯離子全部進入到濃縮段及產品中，造成濃縮段氯離子濃度升高以及產品不合格。當前行業內通常的解決方案包含：蒸發結晶、噴霧干燥，然而以上兩種理念均存在能耗高的問題，蒸發結晶蒸發1噸水耗低壓蒸汽1.1噸，噴霧干燥蒸發1噸水耗低壓蒸汽4.7噸，運行能耗問題限制了降氯技術的推廣與應用。為最大限制降低氯離子控制系統能耗，提出通過煙氣分流方式，利用部分原煙氣熱量降低脫硫系統與產品中氯離子，此工藝基本不增加蒸汽消耗。此外，從結晶降氯塔排出的硫酸銨結晶和溶液的混合物會通過管道抽入到后續的容器內進行固液分離，容器較高位置開設有出口，用于溶液排出，結晶和混合物流通的管道末端在容器內的高度也需要注意，若高度較高，距離出口較近，混合物進入容器內后會因水流沖擊導致結晶朝著出口流動，不利于結晶的沉降；若高度較低，距離出口較遠，但是距離容器底部已經沉降的結晶顆粒較近，混合物進入后底部沉降的結晶受到水流沖擊會重新漂浮到溶液內，這樣也不利于結晶的沉降。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種能夠降低結晶中氯離子濃度以及使結晶顆粒可以快速沉降的濃縮結晶裝置。

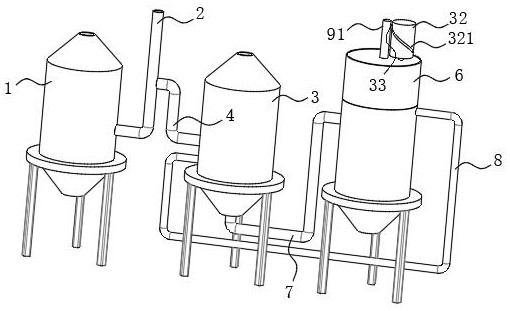

2、本發明提供的一種能夠降低氯離子濃度的濃縮結晶裝置，包括：

3、脫硫塔，用于去除原煙氣內的硫元素，通過管道與產生煙氣的設備相連；

4、結晶降氯塔，安裝在所述脫硫塔一側且與所述管道之間通過進氣管相連；

5、風機，安裝在所述進氣管內，用于將一部分原煙氣抽入到所述結晶降氯塔內；

6、結晶儲槽，安裝在所述結晶降氯塔一側，兩者之間通過連接管相連；

7、回流管，一端貫穿所述結晶儲槽側壁，另一端貫穿所述結晶降氯塔側壁；

8、分離組件，設在所述結晶儲槽內，用于帶動結晶顆粒快速向所述結晶儲槽底部沉降。

9、在其中一個實施例中，所述分離組件包括升降桿，所述升降桿頂部活動貫穿所述結晶儲槽頂部，所述升降桿底部固定設置有固定架，所述固定架上轉動設置有轉動桿，所述轉動桿外側固定套設有升降板，所述升降板中心開設有槽口，所述槽口內線性陣列設置有多個橫板，所述橫板內開設有移動槽，所述移動槽內活動設置有濾板，所述濾板上開設有多個濾孔。

10、在其中一個實施例中，所述固定架一側開設有豎槽，所述轉動桿活動貫穿所述豎槽，所述轉動桿位于所述豎槽內部分外側活動卡接設置有驅動齒輪，所述驅動齒輪一側固定設置有圓環，所述圓環上環形陣列開設有鋸齒槽，所述鋸齒槽內活動卡接設置有鋸齒塊，所述鋸齒塊與所述轉動桿之間固定連接有定位彈簧。

11、在其中一個實施例中，所述豎槽內位于所述驅動齒輪兩側均固定設置有驅動齒條，兩個所述驅動齒條設有齒條的一端剛好相反，一個位于頂部，一個位于底部，兩個所述驅動齒條一端均與所述結晶儲槽的內壁固定連接，所述驅動齒條與所述驅動齒輪嚙合傳動。

12、在其中一個實施例中，所述升降板一側開設有凹槽，所述凹槽內轉動設置有多個豎桿，所述豎桿的數量與所述橫板的數量相同，所述升降板位于所述凹槽內壁上開設有滑動槽，所述滑動槽與所述移動槽相互連通，所述滑動槽內滑動設置有滑動板，所述滑動板一端與所述濾板固定連接，另一端固定設置有連接齒條，所述凹槽內活動設置有移動齒條，所述豎桿位于所述連接齒條和所述移動齒條中間且頂部固定設置有轉動齒輪，所述轉動齒輪與所述連接齒條和所述移動齒條嚙合傳動。

13、在其中一個實施例中，所述升降板位于所述移動槽上方開設有活動槽，所述活動槽內活動設置有毛刷板，所述毛刷板一端固定設置有限位桿，所述限位桿與所述滑動槽活動連接，所述滑動板頂部固定設置有限位板，所述限位板上開設有波浪槽，所述限位桿與所述波浪槽活動連接，所述毛刷板頂部與所述活動槽內壁之間通過復位彈簧連接。

14、在其中一個實施例中，所述凹槽內橫向?qū)ΨQ轉動設置有橫桿，兩個所述橫桿位于所述轉動桿兩側，所述橫桿一端固定設置有凸輪，所述凸輪外側活動套設有移動框，所述移動框兩側均固定設置有移動桿，所述移動桿外側活動套設有定位框，所述定位框與所述凹槽內壁固定連接，其中一個所述移動桿與同側的所述移動齒條固定連接。

15、在其中一個實施例中，所述轉動桿外側活動套設有定位齒輪，所述定位齒輪一側固定設置有圓筒，所述圓筒活動套設在所述轉動桿外側，所述圓筒遠離所述定位齒輪一端活動貫穿所述升降板一側與所述固定架固定連接。

16、在其中一個實施例中，所述橫桿位于所述凸輪一側固定套設有從動齒輪，所述從動齒輪與所述定位齒輪嚙合傳動。

17、在其中一個實施例中，所述結晶儲槽頂部轉動設置有圓柱，所述圓柱上開設有曲線槽，所述曲線槽內滑動貼合設置有定位桿，所述定位桿遠離所述圓柱一端與所述升降桿固定連接。

18、上述一種能夠降低氯離子濃度的濃縮結晶裝置，通過升降板、橫板、濾板等多個部件的配合實現了升降板向下移動過程中濾板位于移動槽外側，能夠增大與結晶的接觸面積，帶動較多的結晶沉降到結晶儲槽底部；通過限位桿、波浪槽和毛刷板等多個部件的配合能夠?qū)V孔進行清理，不會影響溶液的流通。

技術特征：

1.一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，包括：

2.根據權利要求1所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述分離組件包括升降桿，所述升降桿頂部活動貫穿所述結晶儲槽頂部，所述升降桿底部固定設置有固定架，所述固定架上轉動設置有轉動桿，所述轉動桿外側固定套設有升降板，所述升降板中心開設有槽口，所述槽口內線性陣列設置有多個橫板，所述橫板內開設有移動槽，所述移動槽內活動設置有濾板，所述濾板上開設有多個濾孔。

3.根據權利要求2所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述固定架一側開設有豎槽，所述轉動桿活動貫穿所述豎槽，所述轉動桿位于所述豎槽內部分外側活動卡接設置有驅動齒輪，所述驅動齒輪一側固定設置有圓環，所述圓環上環形陣列開設有鋸齒槽，所述鋸齒槽內活動卡接設置有鋸齒塊，所述鋸齒塊與所述轉動桿之間固定連接有定位彈簧。

4.根據權利要求3所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述豎槽內位于所述驅動齒輪兩側均固定設置有驅動齒條，兩個所述驅動齒條設有齒條的一端剛好相反，一個位于頂部，一個位于底部，兩個所述驅動齒條一端均與所述結晶儲槽的內壁固定連接，所述驅動齒條與所述驅動齒輪嚙合傳動。

5.根據權利要求2所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述升降板一側開設有凹槽，所述凹槽內轉動設置有多個豎桿，所述豎桿的數量與所述橫板的數量相同，所述升降板位于所述凹槽內壁上開設有滑動槽，所述滑動槽與所述移動槽相互連通，所述滑動槽內滑動設置有滑動板，所述滑動板一端與所述濾板固定連接，另一端固定設置有連接齒條，所述凹槽內活動設置有移動齒條，所述豎桿位于所述連接齒條和所述移動齒條中間且頂部固定設置有轉動齒輪，所述轉動齒輪與所述連接齒條和所述移動齒條嚙合傳動。

6.根據權利要求5所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述升降板位于所述移動槽上方開設有活動槽，所述活動槽內活動設置有毛刷板，所述毛刷板一端固定設置有限位桿，所述限位桿與所述滑動槽活動連接，所述滑動板頂部固定設置有限位板，所述限位板上開設有波浪槽，所述限位桿與所述波浪槽活動連接，所述毛刷板頂部與所述活動槽內壁之間通過復位彈簧連接。

7.根據權利要求5所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述凹槽內橫向?qū)ΨQ轉動設置有橫桿，兩個所述橫桿位于所述轉動桿兩側，所述橫桿一端固定設置有凸輪，所述凸輪外側活動套設有移動框，所述移動框兩側均固定設置有移動桿，所述移動桿外側活動套設有定位框，所述定位框與所述凹槽內壁固定連接，其中一個所述移動桿與同側的所述移動齒條固定連接。

8.根據權利要求7所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述轉動桿外側活動套設有定位齒輪，所述定位齒輪一側固定設置有圓筒，所述圓筒活動套設在所述轉動桿外側，所述圓筒遠離所述定位齒輪一端活動貫穿所述升降板一側與所述固定架固定連接。

9.根據權利要求8所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述橫桿位于所述凸輪一側固定套設有從動齒輪，所述從動齒輪與所述定位齒輪嚙合傳動。

10.根據權利要求2所述的一種能夠降低氯離子濃度的濃縮結晶裝置，其特征在于，所述結晶儲槽頂部轉動設置有圓柱，所述圓柱上開設有曲線槽，所述曲線槽內滑動貼合設置有定位桿，所述定位桿遠離所述圓柱一端與所述升降桿固定連接。

技術總結
本發明涉及氨法脫硫技術領域，具體是一種能夠降低氯離子濃度的濃縮結晶裝置，包括：脫硫塔，用于去除原煙氣內的硫元素，通過管道與產生煙氣的設備相連；結晶降氯塔，安裝在脫硫塔一側且與管道之間通過進氣管相連；風機，安裝在進氣管內，用于將一部分原煙氣抽入到結晶降氯塔內；結晶儲槽，安裝在結晶降氯塔一側，兩者之間通過連接管相連；分離組件，設在結晶儲槽內，用于帶動結晶顆粒快速向結晶儲槽底部沉降。本發明提供的濃縮結晶裝置通過煙氣分流的方式降低脫硫系統與硫銨產品中的氯離子，通過升降板、橫板、濾板等多個部件的配合實現了升降板向下移動過程中濾板位于移動槽外側，帶動較多的結晶沉降到結晶儲槽底部。

技術研發人員：楊會修
受保護的技術使用者：上海魯源控制設備有限公司
技術研發日：
技術公布日：2025/4/28
