本發明涉及一種用于軌道車輛的轉動式制動驅動裝置的轉動角度檢測的轉動角度檢測系統以及一種用于軌道車輛的制動系統和一種具有這樣的轉動角度檢測系統的軌道車輛。

背景技術：

1、在軌道車輛中，例如機電的制動執行器、如制動缸設計成，使得借助電動機將電能轉換成機械能。在操縱制動執行器或者說制動缸時，電動機的轉子被置于轉動運動中。這種轉動或者說與之相關的驅動力矩經由軸被傳遞到安裝在該軸中或上的主軸螺母上。通過軸向固定主軸螺母產生主軸的進給運動作為轉換器從轉動運動到線性運動的示例。在另一個步驟中，借助機械的傳動級出現鉗桿的運動，這引起制動襯片貼靠在制動盤上并且引起形成襯片的壓緊力。為了松開制動器，電機沿相反的方向轉動并且因此使螺紋傳動裝置回位。

2、為了操控電動機，例如永磁體激勵式同步電機亦或簡稱pmsm使用用于檢測轉子位置的轉動角度編碼器。因此，為了實現驅動系統的高失效安全性，如在安全完整性等級4（sil4(safety?integrity?level)）中那樣，通常使用至少兩個編碼器系統，因?yàn)樵谝粋€(gè)編碼器系統失效的情況下因此存在冗余。

3、然而，由于用于相應安裝的空間比例狹窄并且也從成本角度看，兩個或更多個傳感器和部件很難實現或根本不能實現。這特別是涉及軌道車輛的制動執行器殼體，該制動執行器殼體由于在轉向架中的空間關系在其最大尺寸方面受到限制。

技術實現思路

1、考慮到上述實施方案，因此本發明的任務是提供一種相對于現有技術、特別是在所需的結構空間方面改進的轉動角度檢測系統。

2、所述任務通過獨立權利要求的技術方案來解決。有利的擴展方案是從屬權利要求的技術方案。

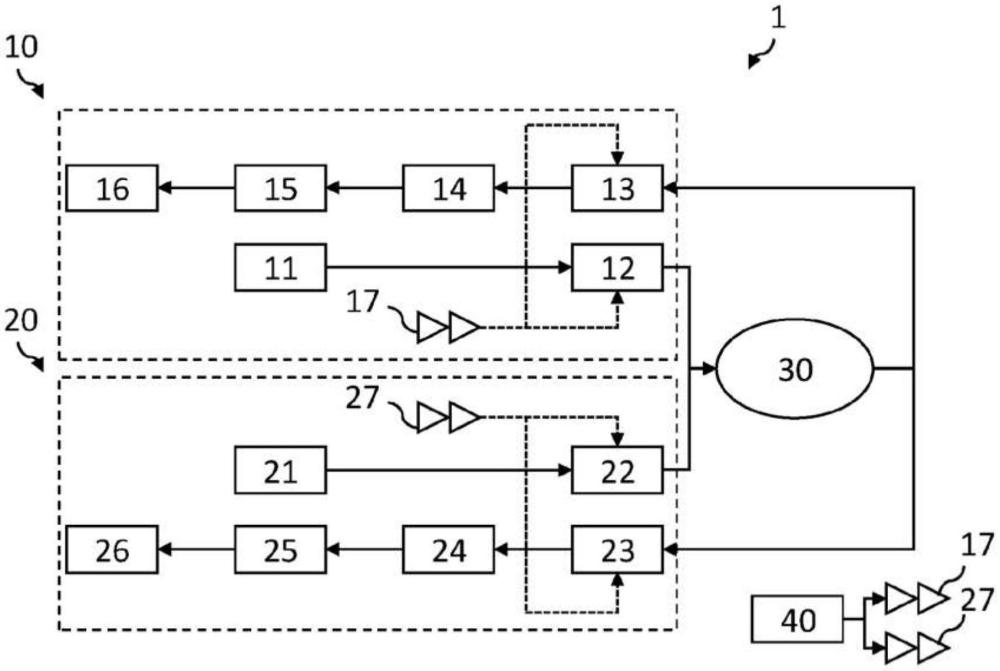

3、根據本發明，用于軌道車輛的轉動式制動驅動裝置的轉動角度檢測的轉動角度檢測系統具有：至少一個用于檢測轉動角度的傳感器單元，所述傳感器單元能與轉動式制動驅動裝置操作性地連接，以及對于每個傳感器單元而言至少一個電子裝置主路徑和至少一個電子裝置安全路徑，其中，所述至少一個電子裝置主路徑和所述至少一個電子裝置安全路徑分別作為單個路徑能與所述至少一個傳感器單元操作性地連接，其中，所述至少一個電子裝置主路徑和所述至少一個電子裝置安全路徑分別具有至少一個信號準備單元。

4、因此，本發明的基本構思基于使用傳感器單元連同兩個或更多個信號準備單元來實現冗余，以代替兩個或更多個完整的傳感器路徑，這些傳感器路徑不僅具有傳感器單元本身而且具有信號準備單元（例如相應的信號處理電子裝置），其中，電子裝置主路徑分別配設有至少一個所述信號準備單元，并且電子裝置安全路徑分別配設有至少一個所述信號準備單元。

5、電子裝置主路徑和電子裝置安全路徑是彼此分離的單個路徑，它們彼此并聯連接亦或原則上彼此分離地延伸。在此，電子裝置主路徑可以理解為在無干擾的運行中與傳感器單元操作性地連接的電子裝置路徑，以便由此能單向地或雙向地引導傳感器信號亦或其它的另外的信號，如操控信號等。相應地，僅當干擾阻止通過電子裝置主路徑的傳輸或以其它方式干擾時，電子裝置安全路徑才能與傳感器單元操作性地連接。替代地，電子裝置主路徑和電子裝置安全路徑能持久地或至少暫時地與傳感器單元同時操作性地連接，從而能實現對所傳輸?shù)男盘?hào)的可信度測試，亦或即使在電子裝置主路徑失效的情況下也能無延遲地通過電子裝置安全路徑傳輸信號。電子裝置主路徑和電子裝置安全路徑的操作性的連接涉及用于信號傳輸?shù)膯蝹€(gè)路徑的直接連接和間接連接。此外，操作性的連接也可以涉及單個路徑或者說相應的信號準備單元的實際激活。換句話說，所述信號準備單元中的至少一個信號準備單元例如可以恒定地在物理上與傳感器單元連接，其中，操作性的連接嚴格地說隨著激活相應的信號準備單元時才進行。

6、傳感器單元與轉動式制動驅動裝置的操作性的可連接性可以同樣包括直接連接和間接連接。所述連接可以在機械上和/或在信號技術上實現。因此，傳感器單元不僅可以直接接觸而且可以通過光學的、聲學的和/或電的或電磁的信號與轉動式制動驅動裝置相互作用生成至少一個代表轉動角度的信號，所述信號可以通過電子裝置主路徑和/或電子裝置安全路徑被傳遞給相應的信號準備單元。

7、通過具有帶有冗余的單個路徑的傳感器單元的轉動角度檢測系統的設計方案，特別是可以通過如下方式來支持所需的結構空間的減小，即相應的信號準備單元可以通過小的微電子的和/或高度集成的構件來實現，這些構件本身在單個路徑的冗余的實施方案中具有相對小的空間需求。單個路徑、即電子裝置安全路徑在電子裝置主路徑或相應的信號準備單元方面的冗余的實施方案可以涉及相同的功能實施方案但或者也可以涉及預先確定的、特別是與安全相關的功能的冗余。

8、根據一個設計方案，傳感器單元配備有比所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑更高的失效安全性。特別是，傳感器單元在較高的失效安全性方面具有不會丟失的特性（unverlierbare?eigenschaften）。

9、因此，傳感器單元、諸如單個的傳感器元件相應簡單、可靠且失效安全地實施，以便實現盡可能高的失效安全性。這例如可以通過適當?shù)拇胧缒途玫臋C(jī)械設計、增強的絕緣、較大的導線橫截面和/或使用耐老化的材料實現。特別是，傳感器單元這樣實施，使得其特性在確定的使用時間段上或也在其整個使用壽命上是“不會丟失的”。術語“不會丟失的特性”在此上下文中涉及不可接受的失效。由于信號準備單元或者說與其連接的單個路徑至少以預先確定的功能性冗余地實施，所以可以將具有較小失效安全性的功能設置到這些單個路徑上。正是鑒于具有通常相對高的復雜性的相應部件的信號準備單元具有更高的失效概率，該更高的失效概率可以通過冗余至少部分地補償。

10、根據一個設計方案，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑的信號準備單元具有至少一個信號轉換器。

11、通過所述至少一個信號轉換器例如可以將由傳感器單元傳輸?shù)膫鞲衅餍盘?hào)轉換成通過其它信號準備部件可處理的信號。信號轉換器例如可以是將傳感器單元的模擬信號轉換為數字格式的a/d轉換器。

12、根據一個設計方案，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑的信號準備單元具有至少一個信號處理單元。

13、例如通過信號處理單元進一步處理傳感器單元的可選地首先通過信號轉換器轉換的信號。尤其，其它的處理可以是在考慮其它信號輸入的情況下以另一種參量的計算和/或另一種形式的信號處理，以便基于傳感器單元的信號確定轉動式制動驅動裝置的轉動角度。

14、根據一個設計方案，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑的信號準備單元具有至少一個信號輸出單元。

15、信號輸出單元輸出基于傳感器單元的信號確定的轉動式制動驅動裝置的轉動角度。信號輸出單元可以是信號處理單元的一個單獨的單元亦或也可以集成在上述信號處理單元中。相反地，信號輸出單元也可以包括信號處理功能。

16、根據一個設計方案，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑具有至少一個信號開關，所述至少一個信號準備單元能通過所述信號開關與所述至少一個傳感器單元操作性地連接。

17、因此，通過這樣的信號開關，所述至少一個電子裝置主路徑和/或至少一個電子裝置安全路徑可以選擇性地與傳感器單元連接并且再次分離。如果在所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑中的故障能被傳輸?shù)絺鞲衅鲉卧匣蛘咭云渌绞娇赡軐?duì)傳感器單元有不利影響，那么這通過分離有故障的單個路徑來阻止。此外，也可以通過信號開關實現與傳感器單元的有針對性的連接。因此，例如可以首先僅將單個路徑與傳感器單元連接，其中，然后在所述單個路徑相應失效時或出于其它原因通過信號開關接通其它單個路徑或切換到該單個路徑上。術語“接通”涉及兩個單個路徑的連接，而在切換時先前的單個路徑被斷開。

18、根據一個設計方案，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑具有至少一個能量供給單元，所述能量供給單元能與所述至少一個傳感器單元操作性地連接。

19、因此，傳感器單元并非強制需要自身的能量供給，而是可以通過所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑來供給能量。如果所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑具有至少一個能量供給單元或具有連接到能量供給單元上的相應的連接件，則可以進一步提高失效安全性。

20、根據一個設計方案，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑具有至少一個能量供給開關，所述至少一個能量供給單元能通過所述能量供給開關與所述至少一個傳感器單元操作性地連接。

21、因此，與信號開關類似地，在此也可以實現相應的能量供給單元的有針對性的連接和分離。

22、特別是，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑和/或所述至少一個信號開關和/或所述至少一個能量供給開關可通過操控單元的操控信號來操控。

23、這樣的操控單元優選包括監控功能或者至少在信號技術上與相應的監控單元連接，以便在單個路徑或信號準備單元或能量供給單元失效或故障的情況下通過操控信號操控所述至少一個信號開關和/或所述至少一個能量供給開關。操控裝置可以這樣構造，使得首先操控所述至少一個電子裝置主路徑，并且在沒有反饋信號時或者根據以其它方式檢測到的故障才操控所述至少一個電子裝置安全路徑。與此對應地，操控單元因此也可以操控所述至少一個信號開關和/或所述至少一個能量供給開關。對所述至少一個信號開關和/或所述至少一個能量供給開關的操控也可以通過相應的所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑來實現。操控單元可以是轉動角度檢測系統的一部分，例如所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑的一部分，或者也可以是外部的操控單元。

24、根據一個設計方案，傳感器單元是旋轉變壓器（resolver）或具有至少一個旋轉變壓器。

25、旋轉變壓器是轉動角度傳感器，其中，所述轉動角度傳感器與電動機類似具有轉子和定子。旋轉變壓器的轉子可以由導磁性好的材料構成并且形成用于由定子產生的磁場的磁回路（rückschluss）。如果考慮旋轉變壓器的定子中的繞組，則可以區分兩個不同的區域。第一區域?qū)?yīng)于旋轉變換器，其中，繞組在此同心地圍繞轉子布置。在第二區域中，繞組結構對應于具有兩相的馬達繞組的結構，然而這兩相彼此不連接。所述兩個繞組區域在空間上彼此分離并且僅通過轉子和定子回路磁性地耦合。例如，利用正弦形的或矩形的高頻電壓來激勵旋轉變壓器的勵磁繞組，典型地在2khz至10khz的范圍中。在此，交變磁場通過轉子僅傳遞到測量繞組上并且在其幅度方面調制。作為評估參量可以考慮測量繞組中的電壓。然后將正弦振蕩和余弦振蕩作為輸出信號。由于轉子的磁激勵以恒定幅值的交流電壓實現，所以磁激勵在測量繞組中感應出電壓，該電壓的幅值與制動驅動裝置的軸的轉速無關。因此，測量繞組中的電壓的幅值僅取決于轉子角度或者說轉子或軸的位置。

26、由于旋轉變壓器的結構，在該結構中不使用具有磨損特性的機械部件，例如球軸承，以及不使用電子組件，例如微處理器、半導體或具有固體電解質的電容器，旋轉變壓器本身提供非常高的失效安全性。

27、特別是，所述至少一個電子裝置主路徑和/或所述至少一個電子裝置安全路徑具有至少一個旋轉變壓器數字轉換器。

28、通過使用至少一個旋轉變壓器數字轉換器，能以簡單的方式將旋轉變壓器作為傳感器單元來運行。由于旋轉變壓器數字轉換器是類似于微處理器的電子部件，其具有復雜的結構和/或具有較低的失效安全性，所以至少相應一個旋轉變壓器數字轉換器不僅設置在所述至少一個電子裝置主路徑中而且設置在所述至少一個電子裝置安全路徑中。

29、根據一個擴展方案，所述至少一個旋轉變壓器數字轉換器構造用于磁性地、特別是以具有恒定幅值的交流電壓來激勵旋轉變壓器的轉子，并且用于接收旋轉變壓器的定子的正弦信號和余弦信號。

30、因此，根據旋轉變壓器的在上文中列舉的工作方式，用于旋轉變壓器的操控信號或者說激勵信號可以由旋轉變壓器數字轉換器傳輸，并且相反地由旋轉變壓器接收代表轉動角度的輸出信號。對應地，所述至少一個旋轉變壓器數字轉換器可以設計用于產生對于旋轉變壓器的合適的激勵信號。此外，所述至少一個旋轉變壓器數字轉換器可以設計用于，不僅接收而且還進一步處理旋轉變壓器的所述兩個輸出信號、即正弦信號和余弦信號，并且將轉動式制動驅動裝置的轉動角度或者代表該轉動角度的輸出信號作為測量參量例如經由數字接口轉發給上級系統。

31、根據一個設計方案，所述至少一個旋轉變壓器數字轉換器或另一個信號準備單元構造用于特別是在考慮旋轉變壓器的極對數的情況下由旋轉變壓器的定子的正弦和余弦信號確定轉動角度位置。

32、例如通過形成反正切來對旋轉變壓器信號、即正弦信號和余弦信號進行評估，由此可以輸出電的轉動角度位置。通過考慮旋轉變壓器的極對數，作為機械轉動角度位置的輸出也是可行的。此外，通過所述兩個輸出信號和三角計算的應用能實現對旋轉變壓器的診斷。

33、根據另一個方面，本發明涉及一種用于軌道車輛的制動系統，該制動系統具有：至少一個用于施加制動力的制動執行器、至少一個用于操縱所述制動執行器的轉動式制動驅動裝置以及至少一個上述的轉動角度檢測系統。

34、在上述對轉動角度檢測系統的描述中描述的特征同樣涉及根據本發明的制動系統的有利的擴展方案，并且反之亦然。

35、根據另一個方面，本發明涉及一種軌道車輛，該軌道車輛具有至少一個上述的轉動角度檢測系統和/或上述的制動系統，其中，至少所述傳感器單元布置在軌道車輛的轉向架中。

36、在上述對轉動角度檢測系統的描述中描述的特征同樣涉及根據本發明的軌道車輛的有利的擴展方案，并且反之亦然。

37、本發明的上文和下文描述的實施形式不應被視為局限于本發明的主題。而是可以通過補充、省略或替換個別特征來獲得根據本發明的另外的主題。
