本公開涉及一種實用連接系統，該實用連接系統被構造為促進實用模塊彼此可拆卸地附接。術語“實用模塊”在下文以其廣義使用，并且意在表示任何形狀和大小的各種物品，諸如任何類型的容器、旅行行李箱、任何類型的袋子(包括但不限于軟邊儲存用具，諸如背包、運動和娛樂設備袋和裝備)、工具箱、雜物盤(organizer)、緊湊型工作臺、電纜儲存器、工具(例如，手工工具、發電機和電源)、通信模塊、搬運/安裝平臺、支架、運動平臺、電氣和電子器具、杯子、器皿等，并且其中任何實用模塊都可以可拆卸地附接到另外的一個或多個實用模塊。

背景技術：

1、以下列出被認為是當前公開的主題的相關背景的參考文獻：

2、-us20210221561

3、-us20210316909

4、本文對上述參考文獻的承認不應被推斷為意味著這些參考文獻以任何方式與當前公開的主題的可專利性有關。

5、背景

6、us20210221561涉及一種可堆疊儲存系統，該可堆疊儲存系統包括第一容器、第二容器以及可在第一位置和第二位置之間移動的閂鎖。第一容器包括沿著堆疊方向遠離第一容器延伸的突起。邊緣部分從突起沿著基本垂直于堆疊方向的平面延伸。第二容器包括凹部。當第一容器和第二容器在堆疊方向上相對于彼此堆疊時，凹部接收突起。閂鎖在處于第一位置時相對于堆疊方向與邊緣部分重疊，以固定第一容器和第二容器。當閂鎖處于第二位置時，閂鎖和邊緣部分以彼此不重疊的方式定位，以容許第一容器與第二容器分離。

7、us20210316909公開了一種模塊化儲存單元，該模塊化儲存單元包括可拆卸的頂部面板，該頂部面板本身可以聯接到其他物體，諸如建筑墻或車輛。頂部面板包括背對建筑墻或車輛的聯接機構，從而允許殼體聯接到頂部面板。在另一個示例中，飲用容器包括聯接機構以將飲用容器聯接到模塊化儲存單元。

技術實現思路

1、本公開涉及一種聯接系統，所述聯接系統被構造成用于將第一實用模塊可拆卸地附接到第二實用模塊，其中所述第一實用模塊的基座面可與所述第二實用模塊的安裝面鉸接。

2、術語“實用模塊”在下文以其廣義使用，并且意在表示任何形狀和大小的各種物品，諸如任何類型的容器、旅行行李箱、任何類型的袋子(包括但不限于軟邊儲存用具，諸如背包、運動和娛樂設備袋和裝備)、工具箱、雜物盤、緊湊型工作臺、電纜儲存器、工具(例如，手工工具、發電機和電源)、通信模塊、搬運/安裝平臺、支架、運動平臺、電氣和電子器具、杯子、器皿等，并且其中任何實用模塊都可以可拆卸地附接到另外的一個或多個實用模塊。

3、根據本公開的實施例，所述第二實用模塊的所述安裝面包括至少一對鎖定凹部中的至少一個鎖定凹部和一對鎖定閂中的至少一個鎖定閂；所述鎖定凹部和所述鎖定閂固定地設置在可旋轉地鉸接到所述安裝面的鎖定板上；所述鎖定板能夠選擇性地在鎖定位置和解鎖位置之間旋轉，其中旋轉所述鎖定板引起相應的鎖定凹部和鎖定閂繞圓弧形鎖定/解鎖路徑在與固定地構造在所述第一實用模塊的基座面處的至少一對鎖定凹部中的至少一個鎖定凹部和一對鎖定閂中的至少一個鎖定閂中的對應的另一者接合和脫離之間進行對應的角位移。

4、應當理解，所述第一實用模塊和所述第二實用模塊中的任一者能夠被構造成具有一個或多個鎖定閂和鎖定凹部，并且所述第一實用模塊和所述第二實用模塊中的另一者能夠被構造成具有被構造成用于彼此配合的另外的一個或多個鎖定閂和鎖定凹部。

5、如本文所用的術語“基座面”是指第一實用模塊的任何面，無論它是支撐基座、底部基座等。

6、設置在所述基座面和所述安裝面中的一者處的鎖定閂和設置在所述基座面和所述安裝面中的另一者處的對應的鎖定凹部在相同的鎖定/解鎖路徑處一起形成鎖定聯接，其中所述鎖定閂能夠與所述鎖定凹部可拆卸地接合。在接合位置，所述基座面鎖定在所述安裝面上。

7、本公開的另一方面涉及一種實用組件，所述實用組件包括第一實用模塊和第二實用模塊；

8、其中所述第一實用模塊的基座面被構造成具有至少一對固定鎖定凹部中的至少一個固定鎖定凹部和一對固定鎖定閂中的至少一個固定鎖定閂，所述固定鎖定凹部和所述固定鎖定閂在圓弧形鎖定/解鎖路徑上成角度地分開；

9、并且其中所述第二實用模塊的安裝面包括至少一對鎖定凹部中的至少一個鎖定凹部和一對鎖定閂中的至少一個鎖定閂；所述鎖定凹部和所述鎖定閂以角間隔關系固定在可旋轉地鉸接到所述安裝面的鎖定板上；所述鎖定板能夠選擇性地在鎖定位置和解鎖位置之間旋轉；

10、其中旋轉所述鎖定板引起相應的鎖定凹部和鎖定閂繞所述圓弧形鎖定/解鎖路徑在與所述第一實用模塊的固定鎖定凹部和固定鎖定閂中的對應的另一者接合和脫離之間進行對應的角位移。

11、所述第二實用模塊的所述安裝面還可以包括至少一個第二定位構件以用于與在所述第一實用模塊的所述基座面處的對應的至少一個第一定位構件接合，所述第一定位構件被構造成用于將所述第一實用模塊準確定位在所述第二實用模塊上方并防止它們之間的旋轉位移。

12、根據特定構造，所述第二定位構件是從所述安裝面和所述基座面中的一者延伸的至少一個突起，并且所述第一定位構件是設置在所述安裝面和所述基座面中的另一者處的對應的至少一個凹陷，其中在組裝位置，所述突起緊密地接收在所述凹陷內。

13、該布置使得所述第一實用模塊能夠以預設取向放置在所述第二實用模塊上，另外，其中在將所述第一實用模塊安裝在所述第二實用模塊上時，所述第一實用模塊被可旋轉地捕捉。然而，只要所述鎖定板處于所述解鎖位置，就促使所述第一實用模塊從所述第二實用模塊抬起，在所述解鎖位置中鎖定聯接均未接合。一旦所述鎖定板移位到所述鎖定位置，所述第一實用模塊和所述第二實用模塊就彼此接合。

14、在使用中，所述第一實用模塊放置在所述第二實用模塊上，并且它們之間的附接接合通過將所述鎖定板操縱到其鎖定位置來實現，而無需所述實用模塊相對于彼此的任何位移。

15、以下特征、設計和構造中的任何一者或多者可以單獨地或以其各種組合應用于本公開的各方面和實施例中的任何一者或多者：

16、·所述鎖定板可以被構造成具有操縱桿，所述操縱桿徑向突出超過所述鎖定/解鎖路徑的半徑，并且被構造成用于使所述鎖定板在其鎖定位置和解鎖位置之間移位；

17、·除了所述基座面之外，所述第一實用模塊還可以包括安裝面，所述安裝面可構造成用于與另一個第一實用模塊鉸接；

18、·所述第一實用模塊的所述安裝面可以可拆卸地附接到所述第一實用模塊；

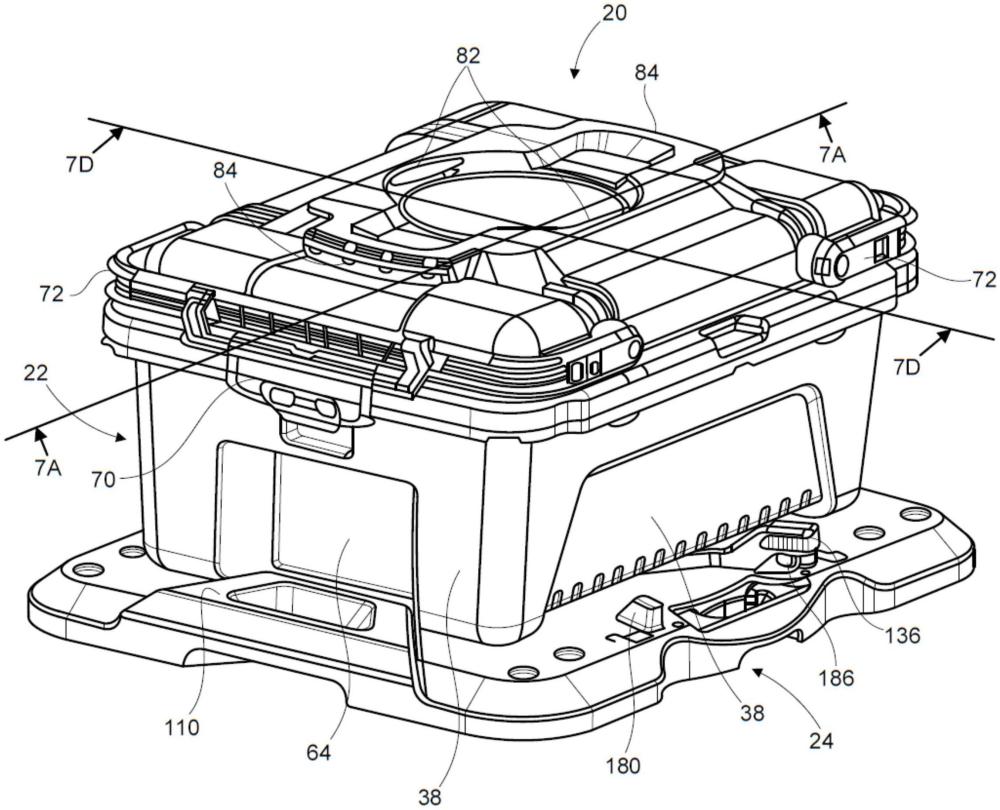

19、·所述第一實用模塊可以是容器，其中其底部基座構成所述基座面并且其蓋構成所述安裝面；

20、·所述第二實用模塊可以是安裝板；

21、·鎖定聯接的所述鎖定閂和所述鎖定凹部可以呈現各種特征、設計和組合：

22、·所述鎖定閂和所述鎖定凹部被構造成具有弧形橫截面，所述弧形源自從旋轉軸線延伸的半徑；

23、·鎖定聯接的所述鎖定閂和所述鎖定凹部設置在所述圓弧形鎖定/解鎖路徑上，并與所述鎖定板的旋轉軸線相距相同的距離；

24、·所述基座面和所述安裝面可以包括兩個或更多個鎖定聯接，每個聯接設置在共同的圓弧形鎖定/解鎖路徑上，或者具有設置在距所述旋轉軸線的不同距離處的一個或多個鎖定聯接；

25、·鎖定聯接的所述鎖定閂和所述鎖定凹部中的每一者可以被構造成具有面向彼此的凹入部分；

26、·一對鎖定凹部或一對鎖定閂的凹入部分可以被構造成具有面向彼此或背對彼此的凹入部分；

27、·一對鎖定凹部或鎖定閂可以包括：第一鎖定聯接，所述第一鎖定聯接包括具有面向彼此的開口的凹入部分；以及第二鎖定聯接，所述第二鎖定聯接包括具有背對彼此的開口的凹入部分；

28、·一對鎖定凹部或鎖定閂可以包括：第一鎖定聯接，所述第一鎖定聯接包括具有(徑向向內)面向彼此的開口的凹入部分；以及第一鎖定聯接，所述第一鎖定聯接包括具有(徑向向外)背對彼此的開口的凹入部分；

29、·所述一個或多個鎖定閂和所述一個或多個鎖定凹部的所述凹入部分可以被構造成具有平行于旋轉平面延伸的接合凸緣(lip)；

30、·所述一個或多個鎖定閂和所述一個或多個鎖定凹部的所述凹入部分可以被構造成具有相對于旋轉平面傾斜延伸的接合凸緣；

31、·鎖定聯接的凸緣中的一個或兩個凸緣可以被構造成具有摩擦增強布置以用于增加在所述鎖定位置處所述鎖定閂和所述鎖定凹部之間的接觸接合；

32、·所述鎖定板能夠在與所述安裝面的平面平行的旋轉平面內可旋轉地移位，其中旋轉軸線(z)垂直延伸穿過所述平面；

33、·當第一實用模塊未放置在所述第二實用模塊上時，所述鎖定板可以被偏置到其解鎖位置；

34、·所述鎖定板可以可旋轉地固定在所述第二實用模塊的面的下方，其中所述鎖定凹部/鎖定閂延伸穿過形成在所述面處的開口并從該開口向上突出；

35、·所述鎖定板可以被構造成具有捕捉機構以用于將其捕捉在不同的鎖定位置或解鎖位置；

36、·所述捕捉機構可以是被構造在所述操縱桿和所述鎖定板中的一者或兩者與所述安裝面的表面之間的卡扣裝置；

37、·所述鎖定板被構造成具有鎖定端部止動件和解鎖端部止動件，用于限制所述鎖定板圍繞延伸在所述端部止動件之間的扇形的角位移；

38、·所述鎖定板可以被構造成具有防篡改鎖定裝置；

39、·所述防篡改鎖定裝置可以是被構造在所述鎖定板的所述桿處的鎖眼以及被構造成用于通過鎖進行鎖定的在所述安裝面的端部止動件處的對應的鎖眼；所述鎖可以是掛鎖；

40、·所述安裝面可以被構造成具有用于將其緊固到支承表面的開口；

41、·所述安裝面可以被構造成具有用于將其固定到支承表面的條帶開口；

42、·只要在所述第一實用模塊和所述第二實用模塊中的一者上設置至少一對鎖定閂/鎖定凹部，并且在所述第一實用模塊和所述第二實用模塊中的另一者上設置配合的至少一對鎖定閂/鎖定凹部中的另一者，任何鎖定閂都可以被鎖定凹部代替；

43、·所述第二實用模塊可以是輪式平臺；

44、·所述輪式平臺可以是手推車(hand?cart)、手推搬運車(hand?truck)、小輪推車(trolly)等；

45、·所述第二實用模塊可以被應用于后系帶或背包；

46、·所述第二實用模塊可以是可鉸接到墻、汽車/卡車車廂、工作臺等或與集成有墻、汽車/卡車車廂、工作臺等的安裝平臺。
