本申請屬于軸承保持架領域，具體涉及一種防沙型注塑軸承保持架。

背景技術：

1、作為清潔能源的代表之一，光伏發電為人類的綠色生活提供了無盡的暢享，每天伴隨著太陽升起，太陽能轉換的電流可直接驅動洗衣機、冰箱、收音機、計算機等進行工作；由太陽能燒開的熱水源源不斷供應浴室、廚房；若在陰雨天，人們則可使用蓄能器中儲存的太陽能。

2、現有的太陽能發電的發展趨勢是使用自動跟蹤式的光伏發電設備，此種設備的各個太陽能電池板都能與太陽的運動保持同步，相較傳統的固定式太陽能光伏發電設備每天只有兩小時的時間能夠發出最大的功率，自動跟蹤式的太陽能電池板模塊則能夠明顯地提供更多陽光輻射的能源。

3、而在太陽能發電設備中，由于太陽能發電設備的調整電動機運動一直是按照相同的機械原理運動的，電機調節著太陽能電池板模塊準確地到達每一個跟蹤位置，滾動球軸承保證了跟蹤運動中的阻力最小，且一套太陽能發電設備的每一個太陽能電池板模塊都要跟隨運動，需要安裝使用許多滾動軸承，滾動軸承的使用幾乎是不可替代的。

4、按滾動體的形狀，滾動軸承分為球軸承和滾子軸承兩大類。滾動軸承一般由外圈、內圈、滾動體和保持架四部分組成。保持架(即軸承保持架，又稱軸承保持器)，指部分地包裹全部或部分滾動體，并隨之運動的軸承零件，用以隔離滾動體，通常還引導滾動體并將其保持在軸承內。因此保持架是軸承十分重要的組成部件，且保持架的結構直接影響滾動體的轉動，影響軸承的使用效果和使用壽命。

5、且由于太陽能發電板設置在室外環境，目前行業內光伏系統的痛點主要集中在大風工況下光伏系統的不穩定性，一方面在大風工況下由于光伏組件的面積較大，光伏組件需要承受較大的風載荷，該風載荷傳遞至光伏支架時對光伏支架產生較大的作用力，對結構穩定性產生了較大考驗，另一方面室外風沙不慎落入保持架，且由于光伏軸承的低轉速特殊性，可能會出現卡頓等現象，影響軸承及光伏板的正常使用。

技術實現思路

1、本申請提供了一種防沙型注塑軸承保持架，避免風沙進入保持架內。

2、本申請所采用的技術方案為：

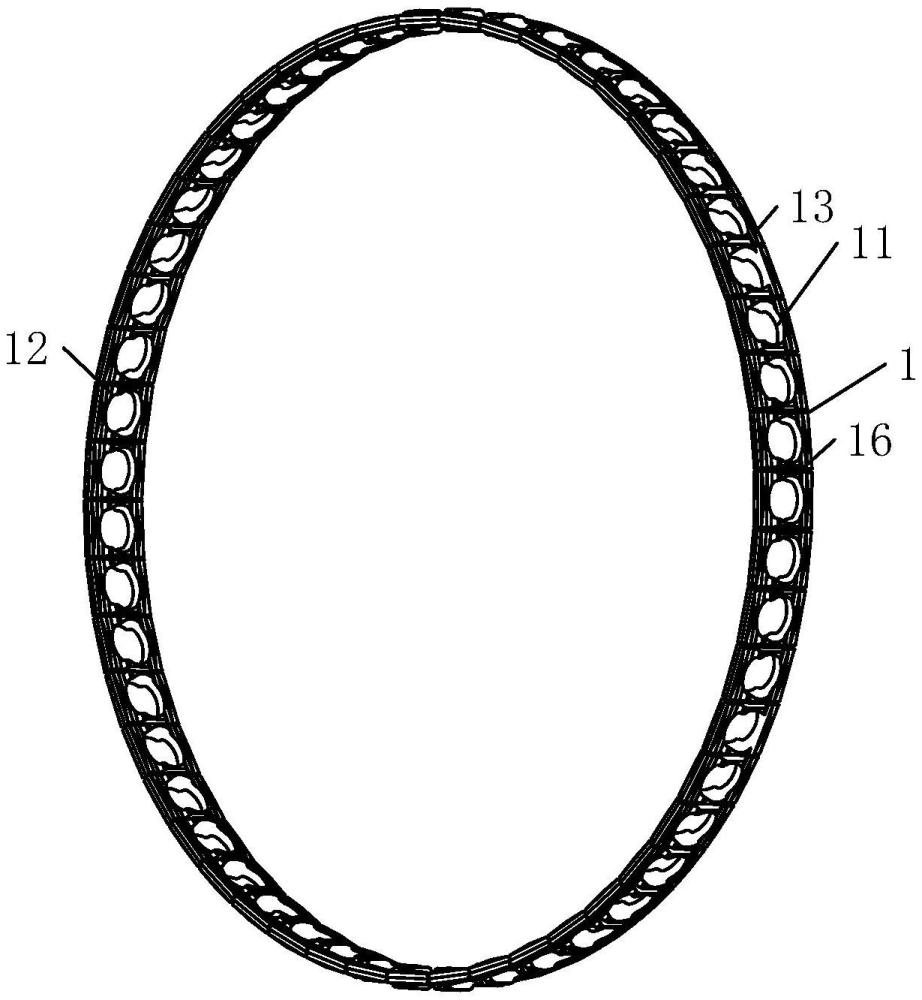

3、一種防沙型注塑軸承保持架，包括：保持架主體，且保持架主體設有多個兜孔，兜孔內設有滾動體，保持架主體包括多個裝載體，兜孔設于裝載體的中心，裝載體包括朝向軸承內圈的第一滾動面和朝向軸承外圈的第二滾動面，相鄰第一滾動面和相鄰第二滾動面之間分別設有連接槽，裝載體包括位于保持架主體兩端的導向斜面。

4、在一種防沙型注塑軸承保持架優選的實現方式中，第一滾動面與第二滾動面對稱設置，第一滾動面和第二滾動面的兩端向中心傾斜以分別形成導向斜面，且第一滾動面和第二滾動面的對稱中心為導向斜面的最低點。

5、在一種防沙型注塑軸承保持架優選的實現方式中，第一滾動面與第二滾動面一體成型，第一滾動面端部朝向第二滾動面的端部傾斜以形成導向斜面。

6、在一種防沙型注塑軸承保持架優選的實現方式中，裝載體的側壁設有凸出部，相鄰凸出部之間形成連接槽。

7、在一種防沙型注塑軸承保持架優選的實現方式中，連接槽設有過沙孔，導向斜面設有與過沙孔連通的排沙口。

8、在一種防沙型注塑軸承保持架優選的實現方式中，過沙孔位于連接槽的內側壁，凸出部設有連通過沙孔與排沙口的排沙通道。

9、在一種防沙型注塑軸承保持架優選的實現方式中，過沙孔位于連接槽的端部，過沙孔沿導向斜面延伸以形成與排沙口連通的排沙通道。

10、在一種防沙型注塑軸承保持架優選的實現方式中，導向斜面包括靠近兩側的連接槽的傾斜段和位于導向斜面中段的內凹段，沿傾斜段向內凹段保持架寬度逐漸減小。

11、在一種防沙型注塑軸承保持架優選的實現方式中，導向斜面與相鄰的任一連接槽連通。

12、由于采用了上述技術方案，本申請所取得的有益效果為：

13、(1)通過設置導向斜面對流沙等雜質進行導流，將風沙引流至遠離兜孔的位置，避免其進入兜孔內影響滾動體運動。

14、(2)由于連接槽內凹易存儲流沙等雜質，雜質通過過沙孔進入排沙通道然后通過排沙口排出，避免其進入兜孔內。

15、(3)通過設置導向斜面與任一相連的連接槽連通，即導向斜面只與相鄰的某一個連接槽連通，避免風沙在相鄰連接槽之間通過導向斜面來回移動，從而實現導向斜面的單向引導效果。

技術特征：

1.一種防沙型注塑軸承保持架，其特征在于，包括：保持架主體，且所述保持架主體設有多個兜孔，所述兜孔內設有滾動體，所述保持架主體包括多個裝載體，所述兜孔設于所述裝載體的中心，所述裝載體包括朝向所述軸承內圈的第一滾動面和朝向所述軸承外圈的第二滾動面，相鄰所述第一滾動面和相鄰所述第二滾動面之間分別設有連接槽，所述裝載體包括位于所述保持架主體兩端的導向斜面。

2.根據權利要求1所述的一種防沙型注塑軸承保持架，其特征在于，所述第一滾動面與所述第二滾動面對稱設置，所述第一滾動面和所述第二滾動面的兩端向中心傾斜以分別形成所述導向斜面，且所述第一滾動面和所述第二滾動面的對稱中心為所述導向斜面的最低點。

3.根據權利要求1所述的一種防沙型注塑軸承保持架，其特征在于，所述第一滾動面與所述第二滾動面一體成型，所述第一滾動面端部朝向所述第二滾動面的端部傾斜以形成所述導向斜面。

4.根據權利要求1所述的一種防沙型注塑軸承保持架，其特征在于，所述裝載體的側壁設有凸出部，相鄰所述凸出部之間形成所述連接槽。

5.根據權利要求4所述的一種防沙型注塑軸承保持架，其特征在于，所述連接槽設有過沙孔，所述導向斜面設有與所述過沙孔連通的排沙口。

6.根據權利要求5所述的一種防沙型注塑軸承保持架，其特征在于，所述過沙孔位于所述連接槽的內側壁，所述凸出部設有連通所述過沙孔與所述排沙口的排沙通道。

7.根據權利要求5所述的一種防沙型注塑軸承保持架，其特征在于，所述過沙孔位于所述連接槽的端部，所述過沙孔沿所述導向斜面延伸以形成與所述排沙口連通的排沙通道。

8.根據權利要求4所述的一種防沙型注塑軸承保持架，其特征在于，所述導向斜面包括靠近兩側的所述連接槽的傾斜段和位于所述導向斜面中段的內凹段，沿所述傾斜段向所述內凹段所述保持架寬度逐漸減小。

9.根據權利要求4所述的一種防沙型注塑軸承保持架，其特征在于，所述導向斜面與相鄰的任一所述連接槽連通。

技術總結
本申請公開了一種防沙型注塑軸承保持架，包括：保持架主體，且保持架主體設有多個兜孔，兜孔內設有滾動體，保持架主體包括多個裝載體，兜孔設于裝載體的中心，裝載體包括朝向軸承內圈的第一滾動面和朝向軸承外圈的第二滾動面，相鄰第一滾動面和相鄰第二滾動面之間分別設有連接槽，裝載體包括位于保持架主體兩端的導向斜面。通過設置導向斜面對流沙等雜質進行導流，將風沙引流至遠離兜孔的位置，避免其進入兜孔內影響滾動體運動。導向斜面對從保持架端部方向進入的風沙有阻擋及導向流出效果。

技術研發人員：趙培振,鄭廣會,鄭金宇
受保護的技術使用者：山東金帝精密機械科技股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
