本實用新型涉及硬盤固定裝置，尤其是涉及一種PCI卡固定裝置。

背景技術：

隨著計算機產業的發展，電子設備已成為生活中不可或缺的一部分，而各行各業的公司隨著時代的變遷，逐漸使用電子設備來取代過去傳統的人工作業。通常企業內使用內部網絡來管理及連接各部門員工的個人電腦，而作為內部網絡的處理中心，服務器設備就顯得尤為重要。

目前的服務器系統中內部構件眾多，大多數構件需要在生產時使用專門工具固定，若這些構件未鎖緊，易在服務器使用過程中松動，從而對服務器內部元件產生影響，進而導致服務器無法正常運作。其中服務器內部構件之中PCI(peripheral Component Interconnect，外設裝置互連標準)卡，其在組裝時需使用工具及螺絲鎖進行固定，此動作既要使用工具，又費時，且在鎖設時，需要逐個進行鎖附，工序多而繁瑣。

技術實現要素：

基于此，有必要針對現有技術的不足，提供一種PCI卡固定裝置，解決了PCI卡拆裝過程中必須使用工具以及螺絲的問題，使得整個拆裝過程簡單且省時省力。

為解決上述技術問題，本實用新型所采用的技術方案是：一種PCI卡固定裝置，其包括PCI卡固定架及抵壓件，所述PCI卡固定架設置在機箱主體一側，所述PCI卡固定架設置在所述機箱主體的后板上，所述后板一側設置有承載座，所述PCI卡固定架設置有彎折片及支撐架，所述彎折片設置有彎折部，所述彎折部匹配貼合設置在承載座上，所述支撐架分別固定設置在承載座上方兩側，所述抵壓件包括從上至下設置的轉軸部、把手部及抵壓部，所述轉軸部卡持在支撐架上，所述抵壓部抵壓在彎折部上。

在其中一個實施例中，所述彎折部上間隔設置有若干卡槽，所述抵壓部中間間隔設置有彈性臂，所述彈性臂匹配抵壓在卡槽內。

在其中一個實施例中，所述支撐架上開設有圓軸孔，所述轉軸部兩端分別凸設有轉軸，所述轉軸卡持在圓軸孔內。

在其中一個實施例中，所述承載座上端部兩側分別設置有凹槽，所述抵壓部兩側分別設置有彈性凸點，所述彈性凸點匹配凹槽設置。

在其中一個實施例中，所述轉軸部與把手部之間凹設有旋轉槽。

在其中一個實施例中，所述旋轉槽為U型構造。

在其中一個實施例中，所述轉軸部、把手部及抵壓部一體成型設置。

在其中一個實施例中，所述彎折片為金屬片構造。

綜上所述，本實用新型PCI卡固定裝置通過在承載座上設置彎折片，配合在支撐架上卡持抵壓件，通過翻轉抵壓件讓抵壓部貼合在彎折部上，手動翻轉抵壓件即可實現對PCI卡的固定工序，免除了螺絲結構，使得PCI卡的拆裝非常方便，結構更加簡單和省成本。

附圖說明

圖1為本實用新型PCI卡固定裝置的結構示意圖；

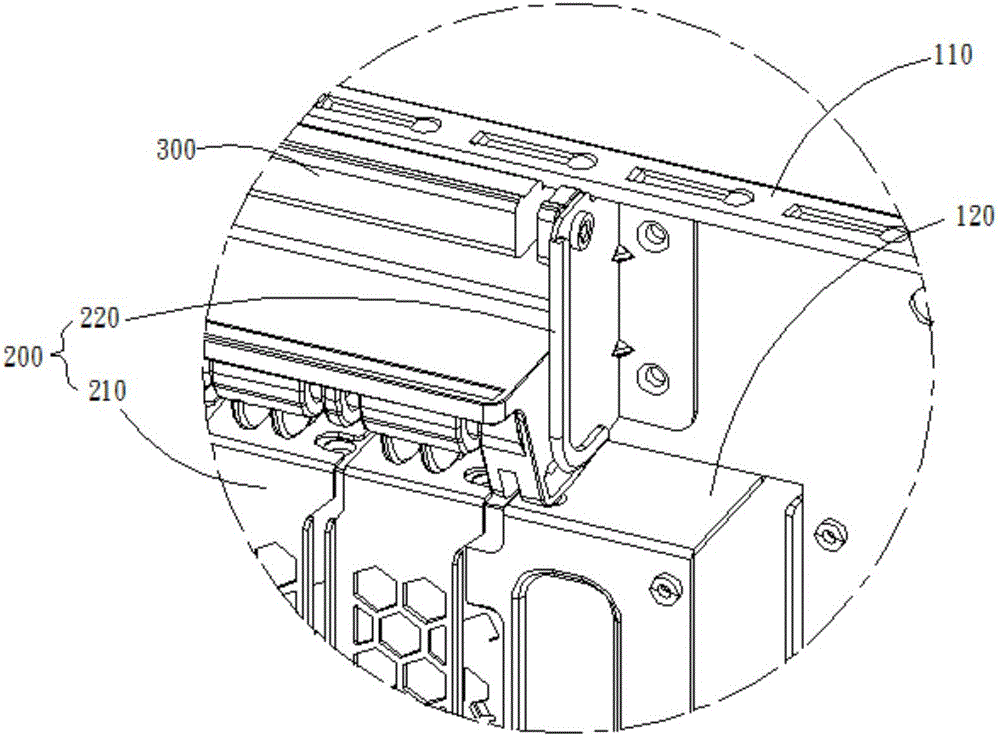

圖2為圖1所示PCI卡固定裝置的局部放大圖；

圖3為本實用新型PCI卡固定裝置另一狀態的結構示意圖；

圖4為本實用新型PCI卡固定架的結構示意圖；

圖5為本實用新型抵壓件的結構示意圖。

具體實施方式

為能進一步了解本實用新型的特征、技術手段以及所達到的具體目的、功能，下面結合附圖與具體實施方式對本實用新型作進一步詳細描述。

如圖1至圖5所示，本實用新型PCI卡固定裝置設置在機箱主體100上，所述PCI卡固定裝置包括PCI卡固定架200及抵壓件300，所述PCI卡固定架200設置在所述機箱主體100一側，具體地，所述PCI卡固定架200設置在所述 機箱主體100的后板110上，所述后板110一側設置有承載座120，所述承載座120下方設置有PCI卡等裝置；所述PCI卡固定架200設置有彎折片210及支撐架220，所述彎折片210為金屬片構造，所述彎折片210設置有彎折部211，所述彎折部211匹配貼合設置在承載座120上，所述彎折部211上間隔設置有若干卡槽212，所述支撐架220分別固定設置在承載座120上方兩側，所述支撐架220上開設有圓軸孔221。

所述抵壓件300包括從上至下設置的轉軸部310、把手部320及抵壓部330，所述轉軸部310、把手部320及抵壓部330一體成型設置，所述轉軸部310卡持在支撐架220上，所述轉軸部310兩端分別凸設有轉軸311，所述轉軸311卡持在圓軸孔221內，以使得抵壓件300以轉軸311部310為軸進行旋轉，所述轉軸311部310與把手部320之間凹設有U型旋轉槽340，以使得抵壓件300在旋轉過程中不會與機箱主體100的后板110抵接阻礙旋轉，同時，旋轉槽340在抵壓件300轉至一定角度后與后板110上端部貼合完成抵壓件300的暫時固定工作；所述抵壓部330中間間隔設置有能往復運作的彈性臂350，所述抵壓部330抵壓在彎折部211上，所述彈性臂350匹配抵壓在卡槽212內，以使得彎折部211與承載座120下方的PCI卡牢牢進行固定，避免了PCI卡的松動。

在其中一個實施例中，所述承載座120上端部兩側分別設置有凹槽121，所述抵壓部330兩側分別設置有彈性凸點331，所述彈性凸點331匹配凹槽121設置，以進一步利用抵壓件300更緊緊地貼合在彎折片210上方，使得PCI卡牢牢固定在機箱主體100上。

本實用新型具體安裝時，首先將PCI卡固定在承載座120下方，再將彎折片210貼合承載座120上方設置，此時，彎折片210的彎折部211設置在承載座120上方并與PCI卡貼合設置；抵壓件300通過轉軸311卡持在圓軸孔221內，操作者向下翻轉抵壓件300旋轉一定角度后，抵壓件300的彈性凸點331在外力的作用下推至凹槽121處，同時會出現“啪”的一聲即告知操作者抵壓件300已經完全與彎折片210緊密貼合，此時，抵壓件300的彈性臂350與技術封片的卡槽212匹配對接，進一步對彎折片210進行抵壓，使得PCI卡牢牢固定在后板110上。

當對PCI卡進行拆卸時，操作者只需要握住把手部320向外拉以克服凹槽121阻力，彈性凸點331從凹槽121內滑出，操作者繼而對抵壓件300進行翻轉，翻轉到一定角度，抵壓件300通過旋轉槽340靠著后板110上端部暫時定位，即可對PCI順利取出或重新安裝，如此，通過手動翻轉抵壓件300即可實現對PCI卡的固定工序，免除了螺絲結構，使得PCI卡的拆裝非常方便，結構更加簡單和省成本，同時，通過旋轉槽340靠著后板110進行暫時定位，使得抵壓部330朝向機箱主體100外側部，這樣極大地節省了機箱主體100內部的空間，操作和可以更輕松地對PCI卡進行安裝。

綜上所述，本實用新型PCI卡固定裝置通過在承載座120上設置彎折片210，配合在支撐架220上卡持抵壓件300，通過翻轉抵壓件300讓抵壓部330貼合在彎折部211上，手動翻轉抵壓件300即可實現對PCI卡的固定工序，免除了螺絲結構，使得PCI卡的拆裝非常方便，結構更加簡單和省成本。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型的保護范圍應以所附權利要求為準。
