本實用新型涉及一種支架，具體涉及一種快速連接支架，屬于天線支架技術領域。

背景技術：

目前，通信系統的發展已日趨先進，由常規的短報文、聲音、簡單圖像向著更高端的視屏傳輸、導航定位等方面發展，持續更新的技術，不斷提高的客戶要求對通信傳輸技術提出了更高的要求，天線安裝支架是其中的重要一個環節，現階段的天線安裝支架主要是螺紋連接式或者燒焊連接式，拆裝很不方便，既費時又費力，并且安裝角度無法選擇，已不能滿足高效率的社會需求。

技術實現要素：

為解決現有技術的不足，本實用新型的目的在于提供一種方便拆裝，可以選擇安裝角度的快速連接支架。

為了實現上述目標，本實用新型采用如下的技術方案：

一種快速連接支架，包括卡環、鎖緊組件、加長支架和套管，所述卡環的底部和加長支架的頂部連接套管，所述加長支架的底部穿過卡環，通過鎖緊組件固定連接加長支架的底部和卡環。

上述鎖緊組件包括卡塊、蝶形螺母、卡塊螺釘，所述卡塊設置在加長支架的底部和卡環之間，所述卡塊螺釘依次穿過蝶形螺母、卡環側面連接卡塊。

進一步的，上述卡環內圈設有與卡塊匹配的卡槽，所述卡環側面正對卡槽處設有螺孔。

進一步的，上述卡塊和卡環之間設有銷子。

進一步的，上述加長支架的底部側面設有齒，所述卡塊的內側面設有齒。

更進一步的，上述蝶形螺母和卡環之間設有平墊圈和彈簧墊圈。

優選的，上述加長支架與套管通過螺紋連接，卡環的底部與套管通過螺紋連接。

本實用新型的有益之處在于：本實用新型提供的一種快速連接支架實現快速安裝，通過鎖緊組件實現縱向固定和360度方向安裝定位，滿足客戶的要求，極大的提高了工作效率。根據實際需求，可以使用多組快速連接支架，疊加總體結構的高度，方便快捷。

附圖說明

圖1為本實用新型的一種快速連接支架的結構示意圖。

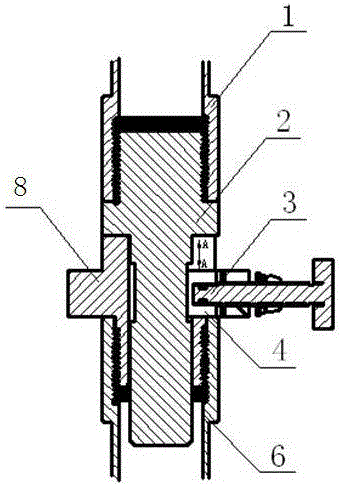

圖2為本實用新型的一種快速連接支架的剖面圖。

圖3為本實用新型的一種快速連接支架的截面圖。

附圖標號的含義如下：1、套管，2、加長支架，3、銷子，4、卡塊，5、平墊圈，6、彈簧墊圈，7、蝶形螺母，8、卡環，9、卡塊螺釘。

具體實施方式

以下結合附圖和具體實施例對本實用新型作具體的介紹。

一種快速連接支架，包括卡環8、鎖緊組件、加長支架2和套管1，卡環8的底部和加長支架2的頂部通過螺紋連接套管1，加長支架2的底部穿過卡環8，通過鎖緊組件固定連接加長支架2的底部和卡環8。

鎖緊組件包括卡塊4、蝶形螺母7、卡塊螺釘9。卡環8內圈設有與卡塊4匹配的卡槽，卡環8側面正對卡槽處設有螺孔。

卡塊4設置卡槽處，在加長支架2的底部和卡環8之間，加長支架2底部的側面和卡塊4的內側面設有齒，通過齒與齒的咬合固定加長支架2在縱向的位置。

卡塊螺釘9依次穿過蝶形螺母7和螺孔連接卡塊4。蝶形螺母7和卡環8之間設有平墊圈5和彈簧墊圈6，加大鎖緊接觸面積，防止鎖緊裝置松動，保證鎖緊效果；卡塊4和卡環8之間設有銷子3，使得卡塊螺釘9無法抽出；擰緊卡塊螺釘9，通過卡塊4擠壓加長支架2的底部，固定加長支架2的旋轉方向，再擰緊蝶形螺母7，進一步鎖緊，避免由于外界環境產生的振動導致鎖緊機構松動。

實際應用中，可以使用多組快速連接支架，疊加總體結構的高度，方便快捷。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，上述實施例不以任何形式限制本實用新型，凡采用等同替換或等效變換的方式所獲得的技術方案，均落在本實用新型的保護范圍內。
