本發明涉及一種食品生產機械設備，具體涉及一種餃子皮智能成型機器人，屬于機器人技術領域。

背景技術：

餃子是我國的傳統美食，在其加工過程中，餃子皮的加工工序比較復雜，在傳統的批量生產中，一般為人工和面，再將面團搟成條、切成段，再繼續搟成餃子皮，一般要搟成中間較厚、邊緣較薄的形狀，因此需要大量的人力物力，市場上現有的餃子皮加工機械設備，有的工作效率低，有的無法實現中間厚、邊緣薄的形狀，質量不達標，有的無法將面團充分利用，會產生一定的浪費，如申請?zhí)枮?00520020625的《餃子皮成形機裝置》，餃子皮由突起的刃口與柔性模輥輥切成形，在其加工過程中無法將面團充分利用，造成面團的浪費，而且其加工出的餃子皮不能達到中間厚、邊緣薄的質量要求。

技術實現要素：

針對上述問題，本發明提供一種餃子皮智能成型機器人，其采用鋸盤面條的方式加工餃子皮，面團利用率高。

本發明采取的技術方案為：一種餃子皮智能成型機器人，包括底板、第一電缸、半圓推板、送料板、搟面組件、第一步進電機、第二電缸、第一支架、第二支架、第三電缸、鋸盤、第二步進電機、第四電缸、第三支架、壓板、盛面桶、第四支架、兩個撒面組件、輸料組件，所述送料板左右兩側設有擋板，其安裝在底板的前端，第一支架豎直固定安裝在送料板前部，第二支架水平固定安裝在第一支架中部的后面，第二電缸豎直向下固定安裝在第二支架后部的下面，第一步進電機豎直向下固定安裝在第二電缸的伸縮桿上，搟面組件固定安裝在第一步進電機的電機軸上，所述搟面組件包括支撐架、兩個搟面杖，兩個搟面杖分別轉動安裝在支撐架兩邊，第三電缸水平向后安裝在第一支架上部的后面上，第二步進電機豎直向下固定安裝在第三電缸的伸縮桿，鋸盤固定安裝在第二步進電機的電機軸上。

所述第一電缸水平向前固定安裝在底板中部的中間位置，半圓推板為半個空心圓柱狀，其開口朝前，其中部后面固定安裝在第一電缸的伸縮桿上。

所述撒面組件包括干面桶、第五步進電機、毛刷滾軸，毛刷滾軸表面設有毛刷，其轉動安裝在干面桶下部，第五步進電機固定在干面桶的側面，其電機軸固定安裝在毛刷滾軸側面的中心。

所述輸料組件包括第五支架、兩個鏈條、兩個傳送帶、第三步進電機、第六支架、第四步進電機、四個鏈輪、曲面板、四個帶輪，第五支架豎直固定安裝在底板的后部，第六支架豎直固定安裝在底板的前部，四個帶輪分別轉動安裝在第五支架上部、第五支架中部、第六支架下部和第六支架上部，四個鏈輪分別固定安裝在四個帶輪右側面中心處，兩個鏈條分別配合安裝在第五支架中部和第六支架下部的鏈輪上、第五支架上部和第六支架上部的鏈輪上，兩個傳送帶分別配合安裝在第五支架中部和第六支架下部的帶輪上、第五支架上部和第六支架上部的帶輪上，且位于上方的傳送帶后部向下傾斜，位于下方的傳送帶前部向下傾斜，第三步進電機固定安裝在第六支架右側面的上部，其電機軸與鏈輪同心固定安裝，第四步進電機固定安裝在第六支架右側面的下部，其電機軸與鏈輪同心固定安裝，曲面板為弧狀板，其固定安裝在第五支架上部，且位于帶輪后部一定距離，兩個撒面組件其中一個豎直固定安裝在第六支架內部的中間位置，且其位于傳送帶上方一定距離。

所述第四支架豎直固定安裝在第五支架前面的上部，兩個撒面組件其中一個豎直固定安裝在第四支架下部，且其位于傳送帶上方一定距離，盛面桶上部為空心圓柱狀，其中部為空心圓臺狀，其下部為空心圓柱狀，其豎直固定安裝在第四支架前面的中部，且位于傳送帶上方一定距離，其底面與鋸盤上面重合，第三支架水平固定安裝在第四支架頂部，第四電缸豎直向下固定安裝第三支架上，其伸縮桿穿過第三支架的孔，壓板上部為圓柱狀，下部為圓臺狀，其外徑與盛面桶內徑尺寸相同，其上面中心固定安裝在第四電缸的伸縮桿上，且其與盛面桶同心滑動配合。

由于本發明采用了上述技術方案，本發明具有以下優點：本發明通過壓板將面團壓成一定尺寸面條，通過鋸盤將面條切成面餅，再通過獨特的搟面組件將切好的面餅精加工為中間較厚、邊緣較薄的形狀，大大提高了生產效率，提高了生產質量，能夠充分利用面團，節約資源。

附圖說明

圖1為本發明的整體裝配立體結構示意圖。

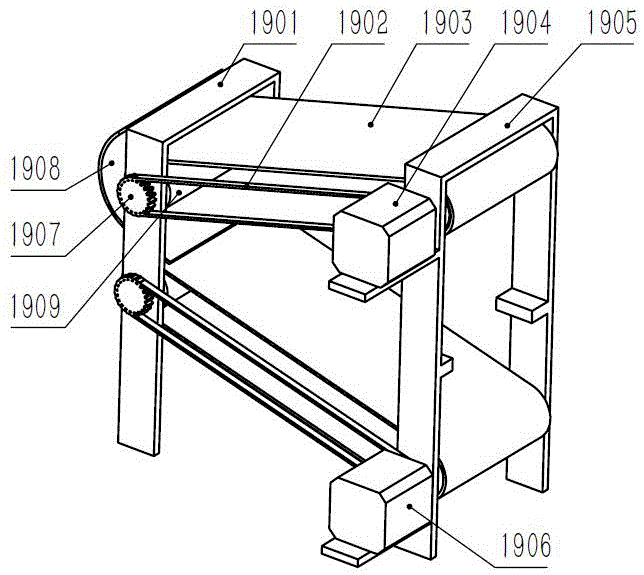

圖2為本發明輸料組件的立體結構示意圖。

圖3為本發明曲面板的立體結構示意圖。

圖4為本發明撒面組件的立體結構示意圖。

圖5為本發明搟面組件的立體結構示意圖。

附圖標號：1-底板；2-第一電缸；3-半圓推板；4-送料板；5-搟面組件；6-第一步進電機；7-第二電缸；8-第一支架；9-第二支架；10-第三電缸；11-鋸盤；12-第二步進電機；13-第四電缸；14-第三支架；15-壓板；16-盛面桶；17-第四支架；18-撒面組件；19-輸料組件；501-支撐架；502-搟面杖；1801-干面桶；1802-第五步進電機；1303-毛刷滾軸；1901-第五支架；1902-鏈條；1903-傳送帶；1904-第三步進電機；1905-第六支架；1906-第四步進電機；1907-鏈輪；1908-曲面板；1909-帶輪。

具體實施方式

下面結合具體實施例對本發明作進一步描述，在此發明的示意性實施例以及說明用來解釋本發明，但并不作為對本發明的限定。

如圖1、圖2、圖3、圖4、圖5所示的一種餃子皮智能成型機器人，送料板4左右兩側設有擋板，其安裝在底板1的前端，第一支架8豎直固定安裝在送料板1前部，第二支架9水平固定安裝在第一支架8中部的后面，第二電缸7豎直向下固定安裝在第二支架9后部的下面，第一步進電機6豎直向下固定安裝在第二電缸7的伸縮桿上，搟面組件5固定安裝在第一步進電機6的電機軸上，搟面組件5包括支撐架501、兩個搟面杖502，兩個搟面杖502分別轉動安裝在支撐架501兩邊，第三電缸10水平向后安裝在第一支架8上部的后面上，第二步進電機12豎直向下固定安裝在第三電缸10的伸縮桿，鋸盤11固定安裝在第二步進電機12的電機軸上。

第一電缸2水平向前固定安裝在底板1中部的中間位置，半圓推板3為半個空心圓柱狀，其開口朝前，其中部后面固定安裝在第一電缸2的伸縮桿上。

撒面組件18中的毛刷滾軸1803表面設有毛刷，其轉動安裝在干面桶1801下部，第五步進電機1802固定在干面桶1801的側面，其電機軸固定安裝在毛刷滾軸1803側面的中心。

輸料組件19中的第五支架1901豎直固定安裝在底板1的后部，第六支架1905豎直固定安裝在底板1的前部，四個帶輪1909分別轉動安裝在第五支架1901上部、第五支架1901中部、第六支架1905下部和第六支架1905上部，四個鏈輪1907分別固定安裝在四個帶輪1909右側面中心處，兩個鏈條1902分別配合安裝在第五支架1901中部和第六支架1905下部的鏈輪1907上、第五支架1901上部和第六支架1905上部的鏈輪1907上，兩個傳送帶1903分別配合安裝在第五支架1901中部和第六支架1905下部的帶輪1909上、第五支架1901上部和第六支架1905上部的帶輪1909上，且位于上方的傳送帶1903后部向下傾斜，位于下方的傳送帶1903前部向下傾斜，第三步進電機1904固定安裝在第六支架1905右側面的上部，其電機軸與鏈輪1907同心固定安裝，第四步進電機1906固定安裝在第六支架1905右側面的下部，其電機軸與鏈輪1907同心固定安裝，曲面板1908為弧狀板，其固定安裝在第五支架1901上部，且位于帶輪1909后部一定距離，兩個撒面組件18其中一個豎直固定安裝在第六支架1905內部的中間位置，且其位于傳送帶1903上方一定距離。

第四支架17豎直固定安裝在第五支架1901前面的上部，兩個撒面組件18其中一個豎直固定安裝在第四支架17下部，且其位于傳送帶1903上方一定距離，盛面桶16上部為空心圓柱狀，其中部為空心圓臺狀，其下部為空心圓柱狀，其豎直固定安裝在第四支架17前面的中部，且位于傳送帶上方一定距離，其底面與鋸盤11上面重合，第三支架14水平固定安裝在第四支架17頂部，第四電缸13豎直向下固定安裝第三支架14上，其伸縮桿穿過第三支架14的孔，壓板15上部為圓柱狀，下部為圓臺狀，其外徑與盛面桶16內徑尺寸相同，其上面中心固定安裝在第四電缸13的伸縮桿上，且其與盛面桶16同心滑動配合。

本發明工作原理為：本發明在使用時，使用者首先將面團放進盛面桶16中，然后第四電缸13工作，帶動壓板15向下運動將面團從盛面桶16下方的口擠出，將面團加工成了面條，待面條露出一定長度后，第二步進電機12、第三電缸10工作，將帶動鋸盤11向后運動，將面條切成一定厚度的面餅，面餅落到傳送帶上，然后第三步進電機1904、第四步進電機1906工作，帶動兩個傳送帶工作，待面餅運動至撒面組件18下方時，第五步進電機1802工作，帶動毛刷滾軸1803轉動，毛刷滾軸1803將干面桶1801中的干面甩出，進而在面餅的一面上撒干面，然后面餅落到曲面板1908上，完成面餅的反轉，然后面餅落到下方的傳送帶1903上，進而在面餅的另一面上撒干面，然后面餅落到送料板4上，然后第一電缸2工作，帶動半圓推板3將面餅推至搟面組件5正下方，然后第二電缸7伸展，然后第一步進電機6工作，帶動搟面組件5轉動，將面餅搟成中間較厚、邊緣較薄的形狀，完成餃子皮的加工。
