本發明涉及紡織機械技術領域，具體為一種紡織機紡織塵收集裝置。

背景技術：

紡織機，又叫紡機、織機、棉紡機等，古代的紡織機是依靠人力帶動的織布機，紡織機就是把線、絲、麻等原材料加工成絲線后織成布料的工具全稱，象紡墜、紡車、錠子、踏板織布機，還有現代機械織布機、現代數控自動織布機等，古今紡織工藝流程和設備的發展都是因應紡織原料而設計的，因此，原料在紡織技術中具有重要的地位，然而現有的紡織機紡織塵收集裝置容易造成二次污染，中國發明cn206184892u中提出了一種紡織機紡織塵收集裝置，該發明雖然避免了紡織塵在收集過程中散落，解決了二次污染的問題，但該發明只能對空氣中的灰塵進行收集，無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳，為此，我們提出一種紡織機紡織塵收集裝置。

技術實現要素：

本發明的目的在于提供一種紡織機紡織塵收集裝置，具備對紡織布料表面的灰塵進行收集和處理，處理效果好的優點，解決了傳統紡織塵收集裝置無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳的問題。

為實現上述目的，本發明提供如下技術方案：一種紡織機紡織塵收集裝置，包括支架，所述支架背面的頂部活動連接有第一滾輪，所述支架背面的底部活動連接有第二滾輪，所述支架的正面且對應第一滾輪的位置活動連接有第一卡桿，所述支架的正面且對應第二滾輪的位置活動連接有第二卡桿，所述支架的正面且對應第一卡桿和第二卡桿的位置均開設有安裝槽，所述安裝槽的內部設置有彈簧，所述支架的正面且對應第一滾輪和第二滾輪的位置均活動連接有固定盤，所述第一滾輪和第二滾輪的表面均固定連接有支撐桿，所述支撐桿的背面活動連接有吸塵輥，所述吸塵輥的表面活動連接有吸塵布，所述第一滾輪與第二滾輪之間設置有紡織布料。

優選的，所述第一卡桿和第二卡桿的正面均固定連接有防滑凸起。

優選的，所述第一卡桿的底部和第二卡桿的頂部且對應彈簧的位置均固定連接有彈簧頂板。

優選的，所述固定盤的表面且對應第一卡桿和第二卡桿的位置均開設有卡槽。

優選的，所述固定盤的右側固定連接有旋轉把手。

與現有技術相比，本發明的有益效果如下：

1、本發明通過設置了第一卡桿和第二卡桿，可以對固定盤進行固定，從而對第一滾輪和第二滾輪進行固定，通過設置了吸塵輥和吸塵布，吸塵輥上的吸塵布可以利用靜電原理對紡織布料表面的灰塵進行吸附，通過設置了多個吸塵輥，吸塵輥可交替使用，保證了吸塵效果，同時方便工作人員對吸塵布進行更換，通過第一滾輪、第二滾輪、吸塵輥和吸塵布的配合，解決了傳統紡織塵收集裝置無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳的問題。

2、本發明通過設置了防滑凸起，方便工作人員滑動第一卡桿和第二卡桿，方便用戶對固定盤進行固定，通過設置了彈簧頂板，使得第一卡桿和第二卡桿與彈簧連接更加緊密，通過設置了卡槽，方便第一卡桿和第二卡桿對固定盤進行限位，通過設置了旋轉把手，方便工作人員轉動第一滾輪和第二滾輪。

附圖說明

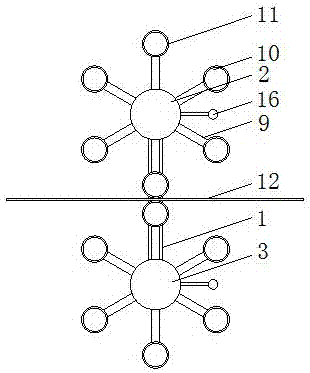

圖1為本發明結構示意圖；

圖2為本發明正面剖視圖。

圖中：1支架、2第一滾輪、3第二滾輪、4第一卡桿、5第二卡桿、6安裝槽、7彈簧、8固定盤、9支撐桿、10吸塵輥、11吸塵布、12紡織布料、13防滑凸起、14彈簧頂板、15卡槽、16旋轉把手。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，一種紡織機紡織塵收集裝置，包括支架1，支架1背面的頂部活動連接有第一滾輪2，支架1背面的底部活動連接有第二滾輪3，支架1的正面且對應第一滾輪2的位置活動連接有第一卡桿4，支架1的正面且對應第二滾輪3的位置活動連接有第二卡桿5，支架1的正面且對應第一卡桿4和第二卡桿5的位置均開設有安裝槽6，安裝槽6的內部設置有彈簧7，支架1的正面且對應第一滾輪2和第二滾輪3的位置均活動連接有固定盤8，第一滾輪2和第二滾輪3的表面均固定連接有支撐桿9，支撐桿9的背面活動連接有吸塵輥10，吸塵輥10的表面活動連接有吸塵布11，第一滾輪2與第二滾輪3之間設置有紡織布料12，第一卡桿4和第二卡桿5的正面均固定連接有防滑凸起13，通過設置了防滑凸起13，方便工作人員滑動第一卡桿4和第二卡桿5，方便用戶對固定盤8進行固定，第一卡桿4的底部和第二卡桿5的頂部且對應彈簧7的位置均固定連接有彈簧頂板14，通過設置了彈簧頂板14，使得第一卡桿4和第二卡桿5與彈簧7連接更加緊密，固定盤8的表面且對應第一卡桿4和第二卡桿5的位置均開設有卡槽15，通過設置了卡槽15，方便第一卡桿4和第二卡桿5對固定盤8進行限位，固定盤8的右側固定連接有旋轉把手16，通過設置了旋轉把手16，方便工作人員轉動第一滾輪2和第二滾輪3，通過設置了第一卡桿4和第二卡桿5，可以對固定盤8進行固定，從而對第一滾輪2和第二滾輪3進行固定，通過設置了吸塵輥10和吸塵布11，吸塵輥10上的吸塵布11可以利用靜電原理對紡織布料12表面的灰塵進行吸附，通過設置了多個吸塵輥10，吸塵輥10可交替使用，保證了吸塵效果，同時方便工作人員對吸塵布11進行更換，通過第一滾輪2、第二滾輪3、吸塵輥10和吸塵布11的配合，解決了傳統紡織塵收集裝置無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳的問題。

使用時，第一卡桿4和第二卡桿5可以對固定盤8進行固定，從而對第一滾輪2和第二滾輪3進行固定，通過設置了吸塵輥10和吸塵布11，吸塵輥10上的吸塵布11可以利用靜電原理對紡織布料12表面的灰塵進行吸附，通過設置了多個吸塵輥10，吸塵輥10可交替使用，保證了吸塵效果，同時方便工作人員對吸塵布11進行更換，通過第一滾輪2、第二滾輪3、吸塵輥10和吸塵布11的配合，解決了傳統紡織塵收集裝置無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳的問題。

綜上所述：該紡織機紡織塵收集裝置，通過支架1、第一滾輪2、第二滾輪3、第一卡桿4、第二卡桿5、安裝槽6、彈簧7、固定盤8、支撐桿9、吸塵輥10、吸塵布11和紡織布料12的配合，解決了傳統紡織塵收集裝置無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳的問題。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種紡織機紡織塵收集裝置，包括支架，所述支架背面的頂部活動連接有第一滾輪，所述支架背面的底部活動連接有第二滾輪，所述支架的正面且對應第一滾輪的位置活動連接有第一卡桿，所述支架的正面且對應第二滾輪的位置活動連接有第二卡桿，所述支架的正面且對應第一卡桿和第二卡桿的位置均開設有安裝槽，所述安裝槽的內部設置有彈簧，支架的正面且對應第一滾輪和第二滾輪的位置均活動連接有固定盤，第一滾輪和第二滾輪的表面均固定連接有支撐桿。本發明通過第一滾輪、第二滾輪、吸塵輥和吸塵布的配合，解決了傳統紡織塵收集裝置無法對紡織布料表面的灰塵進行收集和處理，導致灰塵處理效果不佳的問題。

技術研發人員：金曉曄
受保護的技術使用者：蘇州曄鴻紡織有限公司
技術研發日：2017.07.18
技術公布日：2017.09.22
