本實用新型涉及挖沙船絞刀固定裝置領域，尤其是一種挖沙船絞刀用連接固定裝置。

背景技術：

隨著我國基礎設施建設加快，需要大量的砂石，水泥等輔助材料，挖沙船則是一種常見的用于開采挖掘砂石的專用設備。

挖沙船內安裝有一半球形的籠狀絞刀架，該籠狀絞刀架的外側通過連接固定裝置均勻間隔安裝多個絞刀，現有絞刀的連接固定裝置一般包括一掛鉤，該掛鉤的一側端部一體制出一連接桿，在連接桿的外側套裝一金屬材質制出的固定塊，該固定塊的外緣與絞刀架內制出的嵌槽相適配，待固定塊嵌裝在嵌槽內后，操作人員通過一螺母將固定塊鎖緊在連接桿的外緣，從而實現連接固定裝置和絞刀，絞刀架的有效固定。

但上述結構的連接固定裝置在使用過程中，存在一定的問題，由于現有固定塊，絞刀架和絞刀均是采用鑄鐵或其他金屬材質制出的，因此其在使用過程中，上述結構經常會發生銹蝕，除此之外，由于上述結構均采用金屬材質制出，因此其受到環境和溫度影響后所發生的形變和膨脹也相類似，因此會加劇固定塊膨脹卡住絞刀架制出的嵌槽，從而造成絞刀難以拆卸的問題。

技術實現要素：

本實用新型的目的在于克服了現有技術中的不足，提供一種結構合理，連接牢固，易于拆裝的一種絞刀固定連接裝置。

本實用新型采取的技術方案是：

一種挖沙船絞刀用連接固定裝置，包括一掛鉤，該掛鉤的的一側端部一體制出一連接桿，該連接桿的外緣制有螺紋，其特征在于：所述連接桿外緣由制有掛鉤的端部向另一側端部依次套裝有一固定墊圈，橡膠墊和壓緊墊圈，所述連接桿位于壓緊墊圈背向橡膠墊的一側端面安裝有一螺母，該螺母將固定墊圈，橡膠墊和壓緊墊圈與所述掛鉤壓緊固定。

而且，位于連接桿外側與掛鉤同側的固定墊圈內緣制出一凹槽，該凹槽內的內緣制出一圈凸環，所述掛鉤與固定墊圈同側的端部外緣制出一圈凸臺，該凸臺與所述凸環的表面相壓接。

而且，所述螺母與壓緊墊圈同側的端部為圓臺形，與該圓臺形的端部同側的壓緊墊圈端面內緣制有與螺母圓臺形的端部形狀相適配的倒圓臺形凹槽。

本實用新型的優點和積極效果是：

本實用新型中，固定墊圈，橡膠墊和壓緊墊圈用以取代原有固定塊，其中橡膠墊由于其本身具有彈性，因此即使當固定墊圈或壓緊墊圈發生銹蝕的情況下，操作人員依然可通過施加外力的方式使得橡膠墊發生形變，從而移動固定墊圈或壓緊墊圈的位置，完成連接固定裝置的拆卸；固定墊圈內緣制出的凸環配合掛鉤外緣制出的凸臺，使得在安裝固定狀態下，掛鉤與固定墊圈通過壓力作用進行限位，不會出現掛鉤與固定墊圈發生相對轉動的問題，從而保證的掛裝的絞刀的穩定性；螺母制出的圓臺形端部在安裝狀態下，容置在壓緊墊圈制出的倒圓臺形凹槽內，一方面增加螺母與壓緊墊圈的接觸面積提高牢固性和穩定性，另一方面使得螺母的大部分隱藏在凹槽內，從而降低螺母松開脫落的可能性。

附圖說明

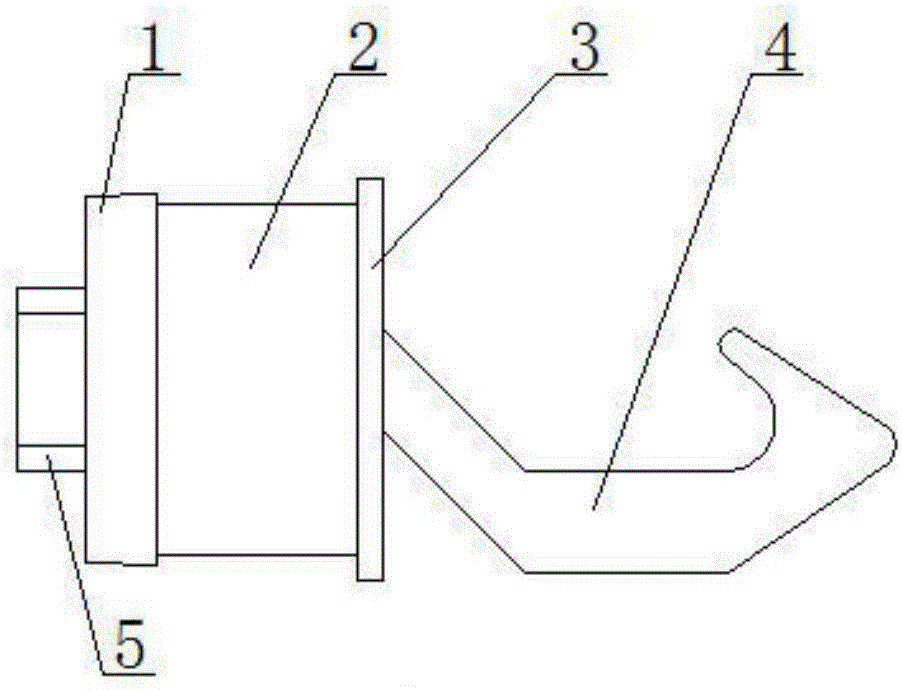

圖1為本實用新型的結構示意圖；

圖2為圖1的剖視圖；

圖3為圖2中的A部放大圖；

圖4為本實用新型實用時的結構示意圖。

具體實施方式

下面結合實施例，對本實用新型進一步說明，下述實施例是說明性的，不是限定性的，不能以下述實施例來限定本實用新型的保護范圍。

一種挖沙船絞刀用連接固定裝置，包括一掛鉤4，該掛鉤的的一側端部一體制出一連接桿，該連接桿的外緣制有螺紋，本實用新型的創新在于，所述連接桿外緣由制有掛鉤的端部向另一側端部依次套裝有一固定墊圈3，橡膠墊2和壓緊墊圈1，所述連接桿位于壓緊墊圈背向橡膠墊的一側端面安裝有一螺母5，該螺母將固定墊圈，橡膠墊和壓緊墊圈與所述掛鉤壓緊固定。

本實施例中，為提高連接固定裝置安裝狀態的穩定與牢固，位于連接桿外側與掛鉤同側的固定墊圈內緣制出一凹槽，該凹槽內的內緣制出一圈凸環7，所述掛鉤與固定墊圈同側的端部外緣制出一圈凸臺8，該凸臺與所述凸環的表面相壓接；所述螺母與壓緊墊圈同側的端部為圓臺形，與該圓臺形的端部同側的壓緊墊圈端面內緣制有與螺母圓臺形的端部形狀相適配的倒圓臺形凹槽6。

本實用新型的工作過程是：

本實用新型使用時，操作人員將掛裝有絞刀10后的掛鉤由絞刀架9旁側制出的開口11位置放入適合的安裝位置，之后操作人員只需將固定墊圈，橡膠墊和壓緊墊圈依次套裝在開口位置后端的連接桿外緣并通過螺母鎖緊，在鎖緊過程中固定墊圈會進入絞刀架開剖旁側制出的嵌裝槽內，從而將絞刀和連接固定裝置鎖緊限位。

本實用新型中，固定墊圈，橡膠墊和壓緊墊圈用以取代原有固定塊，其中橡膠墊由于其本身具有彈性，因此即使當固定墊圈或壓緊墊圈發生銹蝕的情況下，操作人員依然可通過施加外力的方式使得橡膠墊發生形變，從而移動固定墊圈或壓緊墊圈的位置，完成連接固定裝置的拆卸；固定墊圈內緣制出的凸環配合掛鉤外緣制出的凸臺，使得在安裝固定狀態下，掛鉤與固定墊圈通過壓力作用進行限位，不會出現掛鉤與固定墊圈發生相對轉動的問題，從而保證的掛裝的絞刀的穩定性；螺母制出的圓臺形端部在安裝狀態下，容置在壓緊墊圈制出的倒圓臺形凹槽內，一方面增加螺母與壓緊墊圈的接觸面積提高牢固性和穩定性，另一方面使得螺母的大部分隱藏在凹槽內，從而降低螺母松開脫落的可能性。
