本實用新型涉及加工模具領域，特別涉及電源柜用卡扣折彎模具。

背景技術：
：

最近市面上同類的卡扣模具，只適合在普沖機床上生產。普沖機床上用的所有模具需要向開模廠家申請開模，向模具廠家提出申請開的一次成型的模具比較浪費時間，模具的成本費用也比較高。

技術實現要素：
：

本實用新型所要解決的技術問題是，提供方便簡易，成本低的電源柜用卡扣折彎模具。

為了解決上述技術問題，本實用新型是通過以下技術方案實現的：電源柜用卡扣折彎模具，包括上模和下模，所述上模由用于夾抓的上模座與凸塊組成的T字型一體式模，所述凸塊與下模中的凹槽相對應，下模的兩端各有一臺階；所述上模和下模都是采用多件板厚1.0mm的冷軋板片通過螺栓串接而成；所述模具生產的電源柜用卡扣是一個帶有兩個螺紋孔的矩形板折彎成等高的U型電源柜用卡扣；折彎機床的甲爪可夾住該模具的上模和下模。

進一步的，所述上模和下模都有不少于兩個與螺栓相對應的螺紋孔，可保證多片冷軋板片通過串接穩定，不發生偏移。

更進一步的，所述上模和下模的寬度都大于矩形板的寬度，兩臺階下端之間的距離大于矩形板的總長度，且臺階的高度不小于矩形板的厚度，可確保該模具能順利對矩形板進行折彎成型工作。

再進一步的，所述上模座的寬度大于凹槽的寬度，下模中所述凹槽的深度等于U型電源柜用卡扣的外高度，所述凸塊的高度等于U型電源柜用卡扣的內高度，使得所述模具在折彎過程中，上模的凸塊能完全壓入下模的凹槽中，順利完成折彎工序。

與現有技術相比，本實用新型的有益之處是：可滿足節約資源、節約人力、高效高質的要求，且其可以在每一臺折彎機床上生產，這樣生產更加方便。

附圖說明：

下面結合附圖對本實用新型進一步說明。

圖1是本實用新型電源柜用卡扣折彎模具示意圖；

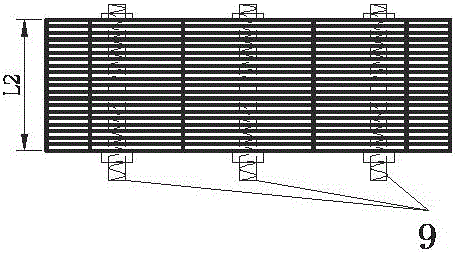

圖2是本實用新型電源柜用卡扣折彎模具俯視圖；

圖3是電源柜用卡扣矩形板示意圖；

圖4是U型電源柜用卡扣示意圖。

圖中：1、上模；2、下模；3、凸塊；4、凹槽；5、臺階；6、矩形板；7、U型電源柜用卡扣；8上模座；9、螺栓。

具體實施方式：

下面結合附圖及具體實施方式對本實用新型進行詳細描述：

如圖1所示的電源柜用卡扣折彎模具，包括上模1和下模2，所述上模1由用于夾抓的上模座8與凸塊3組成的T字型一體式模，所述凸塊3與下模2中的凹槽4相對應，下模2的兩端各有一臺階5。

如圖2 所示，所述上模1和下模2都是采用多件板厚1.0mm的冷軋板片通過螺栓9串接而成。上模1和下模2都有不少于兩個與螺栓9相對應的螺紋孔,保證通過多件冷軋板片串接而成是模具不發生偏移，具有穩定性。

如圖3所示，所述模具生產的電源柜用卡扣是一個帶有兩個螺紋孔的矩形板6。

如圖4所示為通過本實用新型電源柜用卡扣折彎模具折彎成的U型電源柜用卡扣7。

所述上模1和下模2的寬度L2都大于矩形板6的寬度L22, 兩臺階5下端之間的距離L1大于矩形板6的總長度L11, 且臺階5的高度不小于矩形板6的厚度，使矩形板6能完全放置在兩臺階5之間的下端。凹槽4的深度H1等于U型電源柜用卡扣7的外高度H11，凸塊3的高度H2與其內高度H22相等；所述上模1和下模2可利用折彎機床的甲爪夾住，折彎機床夾住上模1下壓開始對矩形板6進行折彎工作。

所述上模1上的凸塊3對應著凹槽4對矩形板6進行折彎成型后，形成U型電源柜用卡扣，此卡扣包覆凸塊3的兩側與底部，并與凹槽4相匹配。

此電源柜用卡扣模具可在每一臺折彎機床上進行折彎成型工作。

需要強調的是：以上僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
