本實用新型涉及一種防變形變速箱定位工裝設備，屬于工程夾具技術領域。

背景技術：

由于汽車變速箱的生產量很大，采用手動夾緊的夾具雖然結構簡單，在生產中的應用也比較廣泛，但因人力有限，夾緊力度和精度收到限制，另外在大批量生產中靠人力頻繁的夾緊也十分勞累且生產率低下，因此現有的汽車變速箱殼加工生產線越來越普遍的使用氣動夾緊設計，變速箱在加工時，需用夾具加緊，根據加工工序要求進行加工方位的調整，并對應加工刀具的位置進行重新定位夾緊，氣缸件作為夾緊動力設備，其因控制方便、夾緊穩定、取放便捷越來越受歡迎，但同時由于壓緊端壓力變形小，應力不易擴散而容易造成壓緊端應力變形甚至斷裂。

技術實現要素：

本實用新型所要解決的技術問題在于：提供一種防變形變速箱定位工裝設備，它具有結構簡單、使用方便、功能多樣的特點。

本實用新型所要解決的技術問題采取以下技術方案來實現：

一種防變形變速箱定位工裝設備，其主要包括左右兩個對稱的夾緊設備，所述的夾緊設備包括夾具固定座，夾具固定座上固定安裝有支撐柱，支撐柱頂端固定連接水平放置的氣缸安裝座，氣缸安裝座上固定安裝有豎直放置的氣缸，氣缸的氣缸桿輸出端固定連接有水平放置的壓緊板旋板，所述壓緊板旋板另一端下方通過固定軸連接壓緊板，所述壓緊板中心位置通過短圓柱和開口銷固定連接有矩形的等高塊壓緊板兩端為內六角螺柱，所述固定軸伸出壓緊板旋板部分與壓緊板之間設有同軸的彈簧。

優選的，所述固定軸固定在壓緊板旋板內的軸外側套有一橡膠套筒。

本實用新型的有益效果是：本實用新型提供一種防變形變速箱定位工裝設備，其通過在壓緊板上方設置彈簧和在固定軸上添加橡膠套筒有效解決氣缸動力壓緊端應力累積變形的問題，本實用新型結構簡單，安裝方便。

附圖說明

圖1為本實用新型一種防變形變速箱定位工裝設備的主視示意圖；

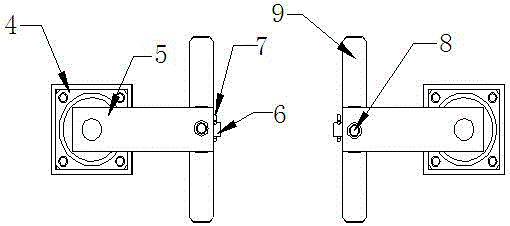

圖2為本實用新型的俯視圖；

圖3為本實用新型的仰視圖。

圖中標號：1、夾具固定座，2、支撐柱，3、氣缸安裝座，4、氣缸，5、壓緊板旋板，6、短圓柱，7、開口銷，8、固定軸，9、壓緊板，10、彈簧，11、內六角螺柱，12、橡膠套筒，13、等高塊。

具體實施方式

為了對本實用新型的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1～3所示，一種防變形變速箱定位工裝設備，其主要包括左右兩個對稱的夾緊設備，所述的夾緊設備包括夾具固定座1，夾具固定座1上固定安裝有支撐柱2，支撐柱2頂端固定連接水平放置的氣缸安裝座3，氣缸安裝座上固定安裝有豎直放置的氣缸4，氣缸4的氣缸桿輸出端固定連接有水平放置的壓緊板旋板5，所述壓緊板旋板5另一端下方通過固定軸8連接壓緊板9，所述壓緊板9中心位置通過短圓柱6和開口銷7固定連接有矩形的等高塊13壓緊板9兩端為內六角螺柱11，所述固定軸8伸出壓緊板旋板5部分與壓緊板9之間設有同軸的彈簧10。

為了進一步優化技術方案，所述固定軸8固定在壓緊板旋板5內的軸外側套有一橡膠套筒12。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
