本實用新型涉及機械加工領域，更具體涉及一種龍門式金屬薄板刨槽機用可隱藏壓腳。

背景技術：

在商廈、機場、飯店、賓館、銀行等裝修中需要使用到大量的金屬板材，需要對金屬板材進行折彎，為了使折彎后的金屬板材圓弧半徑小，外觀更加精美，就需要在折彎前對金屬板材進行開槽。通常對金屬薄板進行開槽的機床分為立式和龍門式，目前的龍門式金屬薄板開槽機大多數只能沿一個方向進行開槽，在中國實用新型專利201520041942.1公開的龍門式薄板開槽機自動回轉刀架裝置，通過刀架的轉動實現縱向和橫向兩個方面的開槽，但是在實際生產中，在橫向進行開槽時有壓腳壓緊金屬薄板，在縱向開槽時壓緊金屬薄板的技術問題尚未解決。壓緊金屬板進行縱向開槽，需要在機床底座的側邊加上壓腳即可，但是壓腳必然會凸出來，假如需要開槽的位置被壓腳壓住，刀頭就會撞上壓腳無法開槽。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供了一種結構合理、設計巧妙、安全可靠、工作效率高的龍門式金屬薄板刨槽機用可隱藏壓腳。

根據本實用新型的一個方面，提供了龍門式金屬薄板刨槽機用可隱藏壓腳，其包括壓腳、連接件、安裝件、第一驅動件和第二驅動件，安裝件安裝在第一驅動件上，連接件兩端通過第一鉸鏈和第二鉸鏈連接壓腳和安裝件，第一驅動件上設有推桿，壓腳通過第三鉸鏈連接推桿，第二驅動件固定連接第一驅動件，通過第一驅動件控制壓腳向上旋轉，通過第二驅動件驅動壓腳向下移動，進而解決龍門式金屬薄板刨槽機縱向開槽無法壓緊金屬薄板的問題。

在一些實施方式中，第一驅動件驅動推桿收縮時，壓腳以第三鉸鏈為中心順時針旋轉，便于實現壓腳的旋轉，實現壓腳的隱藏。

在一些實施方式中，第一驅動件驅動推桿收縮時，連接件以第二鉸鏈為中心順時針旋轉，便于實現壓腳的旋轉，實現壓腳的隱藏。

在一些實施方式中，第一驅動件驅動推桿收縮時，所述壓腳以第一鉸鏈為中心順時針旋轉，便于實現壓腳的旋轉，實現壓腳的隱藏。

在一些實施方式中，壓腳以第三鉸鏈為中心旋轉0°-100°，便于實現壓腳的旋轉，實現壓腳的隱藏。

在一些實施方式中，第一驅動件能夠驅動推桿升起，第二驅動件能夠驅動第一驅動件升起或者下降，便于實現壓腳的隱藏，以及能夠回復至壓緊金屬板。

本實用新型一種龍門式金屬薄板刨槽機用可隱藏壓腳通過壓腳下壓來固定金屬薄板，使龍門式金屬薄板刨槽機實現縱向和橫向的開槽，龍門式金屬薄板刨槽機用可隱藏壓腳同時具備結結構合理、設計巧妙、安全可靠、工作效率高等優點。

附圖說明

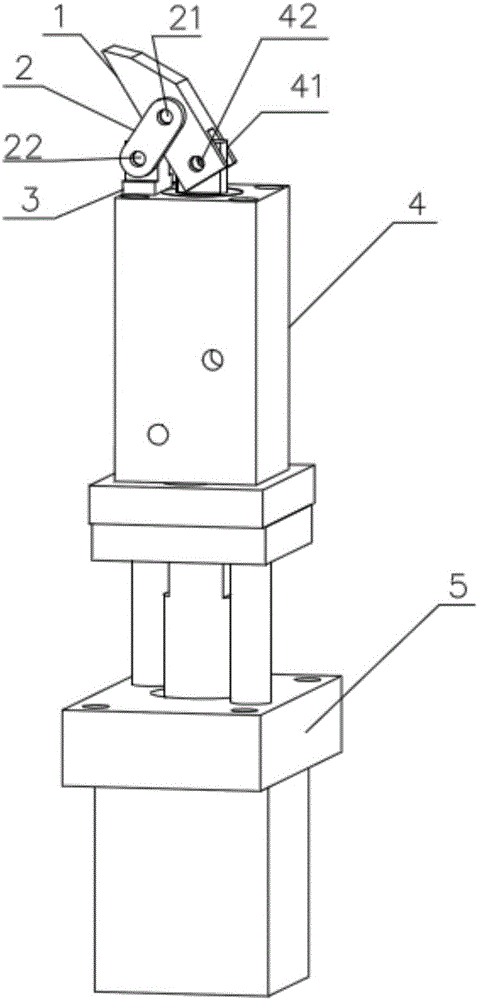

圖1是本實用新型龍門式金屬薄板刨槽機用可隱藏壓腳的結構示意圖；

圖2是本實用新型龍門式金屬薄板刨槽機用可隱藏壓腳的第一步驟使用狀態圖；

圖3是本實用新型龍門式金屬薄板刨槽機用可隱藏壓腳的第二步驟使用狀態圖。

具體實施方式

下面結合具體實施方式對本實用新型作進一步的說明。

目前的龍門式金屬薄板開槽機大多數只能沿一個方向進行開槽，在中國實用新型專利201520041942.1公開的龍門式薄板開槽機自動回轉刀架裝置，通過刀架的轉動實現縱向和橫向兩個方面的開槽，但是在實際生產中，在橫向進行開槽時有壓腳壓緊金屬薄板，在縱向開槽時壓緊金屬薄板的技術問題尚未解決。壓緊金屬板進行縱向開槽，需要在機床機床底座的側邊加上壓腳即可，但是壓腳必然會凸出來，假如需要開槽的位置被壓腳壓住，刀頭就會撞上壓腳無法開槽,解決這個問題有兩個方案:1、采用本實用新型的方案將刀架移動到加工位置，壓腳隱藏不影響開槽，從而壓緊需加工的金屬薄板；2、設計開發一種隨刀架移動而移動的壓腳，不影響刀具開槽。

如圖1所示，本實用新型所述一種龍門式金屬薄板刨槽機用可隱藏壓腳包括壓腳1、連接件2、安裝件3、第一驅動件4和第二驅動件5。安裝件3安裝在第一驅動件4上，安裝件3設置成“凸”字狀，安裝件3通過螺栓固定連接在第一驅動件4上。連接件2兩端通過第一鉸鏈21和第二鉸鏈22連接壓腳1和安裝件3，連接件2最優是設置有兩個，分別設置在安裝件3兩側，以便于壓緊金屬薄板是更加穩定。第一驅動件4上設有推桿41，壓腳1一端凸出第一驅動件4外側，以便于在工作時壓緊金屬薄板是更加穩定。壓腳1另一端通過第三鉸鏈42連接推桿41，第二驅動件5固定連接第一驅動件4，通過第一驅動件4控制壓腳41向上旋轉，通過第二驅動件5驅動壓腳向下移動，實現壓腳1的隱藏。第一驅動件4和第二驅動件5為液壓缸、氣缸或者其他能夠?qū)崿F(xiàn)直線往復移動的機構，為了壓緊效果最佳，最優是采用液壓缸。

如圖2所示，在本實用新型接收到刀架接近的信號時，第一驅動件4驅動推桿41收縮，壓腳1以第三鉸鏈42為中心順時針旋轉，同時連接件2以第二鉸鏈22為中心順時針旋轉，壓腳1以第一鉸鏈21為中心順時針旋轉，驅動壓腳1順時針旋轉0°-100°，以下降時不與隱藏孔相撞為準。

如圖3所示，在完成圖2所述的步驟以后，第二驅動件5收縮帶動第一驅動件4以及壓腳1向下移動隱藏至龍門式板材刨槽機工作面一下，防止刀架與壓腳1相撞。

當龍門架帶動刀架移動離開以后，第二驅動件5帶動第一驅動件4以及壓腳1上升到規定位置，第一驅動件4驅動推桿41上升，使壓腳1壓緊金屬薄板。

以上所述的僅是本實用新型的一些實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型的創造構思的前提下，還可以做出其它變形和改進，這些都屬于本實用新型的保護范圍。
