本實用新型屬于機械加工技術領域，尤其涉及一種改進型汽車尾氣管支架沖孔模具。

背景技術：

制造汽車零部件的模具種類非常多，汽車零部件不同，相應的模具結構也有所不同，各零部件生產工藝不同，模具的結構及數量也隨之變化，根據工藝性質來分，一般包括落料模、拉延模、切邊模、沖孔模、翻邊模、整形模等等，這些模具的結構均有區別，具體采用哪種模具，可由產品的實際工藝來定，現有技術為專利公告號為CN104741443A的沖孔模具采用的技術方案是：包括上模座及下模座，所述上模座的頂端中部設置有模柄，上模座與下模座之間由上至下設置有依次連接的壓料板、凹模及凹模板，所述凹模板固定在下模座上，在凹模的兩側對稱設置有兩組結構相同的凸模組件，每組凸模組件包括支座、凸模、凸模板及用于調節上模座與下模座之間閉合高度的調整機構，所述凸模板安裝在支座上，所述凸模插接固定在凸模板的一側，所述調整機構的一端安裝在上模座上，另一端與凸模板相配合，在上模座與下模座之間安裝有導向組件，具有便于維修的優點。但是，現有的沖孔模具存在著加工效率低、結構復雜、使用壽命短的問題。

因此，發明一種改進型汽車尾氣管支架沖孔模具顯得非常必要。

技術實現要素：

本實用新型為解決公知技術中存在的加工效率低、結構復雜、使用壽命短的問題而提供一種改進型汽車尾氣管支架沖孔模具。

本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：一種改進型汽車尾氣管支架沖孔模具包括下模結構和上模結構，所述的上模結構設置在下模結構的上部。

本實用新型還可以采用如下技術措施。

所述的下模結構包括凸模底座、排料孔、安裝孔和基座，所述的凸模底座安裝在基座的上部，所述的排料孔設置在凸模底座的左右兩側，所述的安裝孔設置在基座下部的左右兩側。

所述的上模結構包括動力接桿、限位滑槽、限位銷、頂板、沖孔柱、裁斷刀、滑槽、導向孔、限位槽、凹模壓座、彈簧和滑桿，所述的滑桿插接在動力接桿的內部；限位銷穿過限位滑槽過盈配合在滑桿的右部上側，所述的限位滑槽設置在動力接桿的右部，所述的頂板焊接在動力接桿的下部，所述的沖孔柱設置在頂板的下部兩側，所述的裁斷刀的上部卡接在頂板的右部并通過螺栓連接進行固定，所述的裁斷刀的下部插接在滑槽的內部，所述的滑槽設置在凹模壓座的右部，所述的凹模壓座設置在滑桿的下部，所述的限位槽設置在凹模壓座的下部，所述的彈簧安裝在頂板和凹模壓座之間。

所述的裁斷刀包括卡槽、刀體和合金刀頭，所述的卡槽設置在刀體的上部左側，所述的合金刀頭焊接在刀體的下部，有利于快速的截?cái)嗝叨嘤嗟牟糠帧⒃诠ぷ鬟^程當中卡槽承受沖壓的大部分壓力、延長裁斷刀的使用壽命、提高加工效率、結構簡單。

所述的動力接桿與滑桿之間涂有潤滑油，有利于減少兩零件間的磨損，延長上模結構的使用壽命。

所述的沖孔柱的外表面設置有耐磨合金層，有利于在延長產品的使用壽命。

本實用新型具有的優點和積極效果是：

本實用新型通過上模結構的設置，有利于快速的截?cái)嗝叨嘤嗟牟糠帧⒃诠ぷ鬟^程當中卡槽承受沖壓的大部分壓力、延長裁斷刀的使用壽命、提高加工效率、結構簡單；通過沖孔柱的設置，有利于在延長產品的使用壽命。

附圖說明

圖1是本實用新型的結構示意圖。

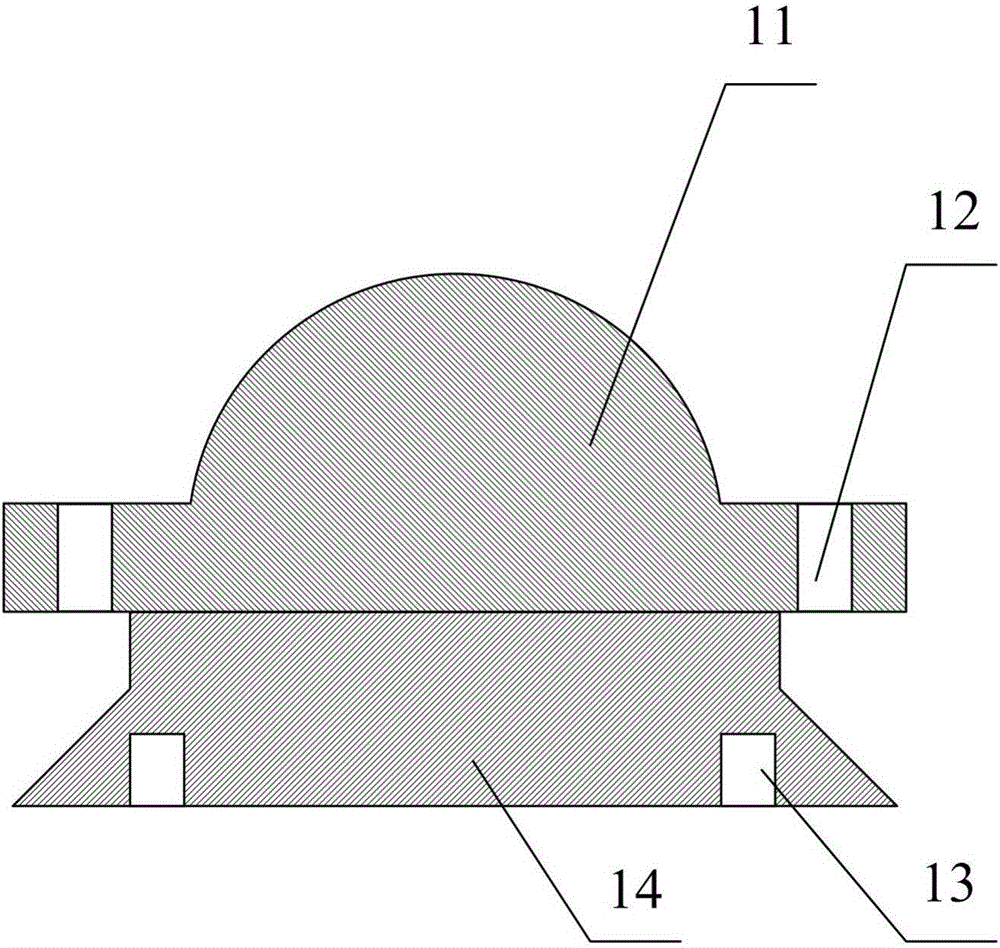

圖2是本實用新型的下模結構的結構示意圖。

圖3是本實用新型的上模結構的結構示意圖。

圖4是本實用新型的裁斷刀的結構示意圖。

圖中：

1-下模結構，11-凸模底座，12-排料孔，13-安裝孔，14-基座，2-上模結構，21-動力接桿，22-限位滑槽，23-限位銷，24-，頂板25-沖孔柱，26-裁斷刀，27-滑槽，28-導向孔，29-限位槽，210-凹模壓座，211-彈簧，212-滑桿。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

實施例：

如附圖1至附圖4所示

本實用新型提供一種改進型汽車尾氣管支架沖孔模具包括下模結構1和上模結構2，所述的上模結構2設置在下模結構1的上部。

本實用新型還可以采用如下技術措施。

所述的下模結構1包括凸模底座11、排料孔12、安裝孔13和基座14，所述的凸模底座11安裝在基座14的上部，所述的排料孔12設置在凸模底座11的左右兩側，所述的安裝孔13設置在基座14下部的左右兩側。

所述的上模結構2包括動力接桿21、限位滑槽22、限位銷23、頂板24、沖孔柱25、裁斷刀26、滑槽27、導向孔28、限位槽29、凹模壓座210、彈簧211和滑桿212，所述的滑桿212插接在動力接桿21的內部；限位銷23穿過限位滑槽22過盈配合在滑桿212的右部上側，所述的限位滑槽22設置在動力接桿21的右部，所述的頂板24焊接在動力接桿21的下部，所述的沖孔柱25設置在頂板24的下部兩側，所述的裁斷刀26的上部卡接在頂板24的右部并通過螺栓連接進行固定，所述的裁斷刀26的下部插接在滑槽27的內部，所述的滑槽27設置在凹模壓座210的右部，所述的凹模壓座210設置在滑桿212的下部，所述的限位槽29設置在凹模壓座210的下部，所述的彈簧211安裝在頂板24和凹模壓座210之間，所述的導向孔28設置在凹模壓座210的內部兩側。

所述的裁斷刀26包括卡槽261、刀體262和合金刀頭263，所述的卡槽261設置在刀體262的上部左側，所述的合金刀頭263焊接在刀體262的下部，有利于快速的截?cái)嗝叨嘤嗟牟糠帧⒃诠ぷ鬟^程當中卡槽261承受沖壓的大部分壓力、延長裁斷刀26的使用壽命、提高加工效率、結構簡單。

所述的動力接桿21與滑桿212之間涂有潤滑油，有利于減少兩零件間的磨損，延長上模結構2的使用壽命。

所述的沖孔柱25的外表面設置有耐磨合金層，有利于在延長產品的使用壽命。

工作原理

本實用新型在使用過程中，將毛胚放在下模結構和上模結構之間，上模結構向下移動，先由凹模壓座將毛胚壓制成型，再由沖孔柱對毛胚進行打孔，最后由裁斷刀將毛胚多余的部分剪掉。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
