本實用新型涉及電力機柜導電銅條技術領域，特別是涉及一種用于電力機柜導電銅條沖孔的模具。

背景技術：

導電銅條是電力機柜的重要組成部件，導電銅條一般都需要進行沖孔處理。導電銅條有許多種規格，按照傳統處理一般有兩種：1、每種規格的導電銅條配一副沖孔模具，所需的設備成本較高；2、利用測量工具標出孔位的位置，然后人工使用鉆機打孔，耗時較長，且人工成本較高，加工好的孔較為粗糙，精度較差。

技術實現要素：

本實用新型所要解決的技術問題是提供一種用于電力機柜導電銅條沖孔的模具，該沖孔模具結構簡單，加工制造方便，制造成本低；同時，該沖孔模具能對多個不同規格的導電銅條進行沖孔，加工后的導電銅條不易變形，孔的成型質量高，提高了加工的效率，節省了加工成本。

本實用新型解決其技術問題所采用的技術方案是：提供一種用于電力機柜導電銅條沖孔的模具，包括上模座、以及對應設置于所述上模座下方的下模座，所述的下模座上端安裝有第一下模板，該下模座上端面位于第一下模板一側安裝有第二下模板，所述的第一下模板上端面并排設置有第一放置位、第二放置位、第三放置位和第四放置位，所述的第二下模板上端面并排設置有第五放置位和第六放置位，該第五放置位與第三放置位連通形成第七放置位，所述的第六放置位與第四放置位連通形成第八放置位，所述的第一放置位、第二放置位、第七放置位和第八放置位均呈長條狀，上述的四個放置位分別位于每個放置位的長邊的兩側以及其中一條短邊的一側布置若干個有限位柱，所述的第二放置位上設置有一個可拆卸的限位擋板，該第二放置位通過一個限位擋板可分成兩種不同的放置位，所述的第七放置位上設置有一個可拆卸的限位擋板，該第七放置位通過一個限位擋板可分成兩種不同的放置位，所述的第八放置位上設置有兩個可拆卸的限位擋板，該第八放置位通過兩個限位擋板可分成三種不同的放置位，上述的四個放置位共有八種放置位，每種放置位上均設置有兩個沖孔凹槽，所述的上模座的下端從上到下依次安裝有上夾板和上托板，該上托板的下端對應限位擋板和限位柱設置有若干個相配的凹槽、對應沖孔凹槽設置有若干個相配的沖頭。

作為對本實用新型所述的技術方案的一種補充，所述的下模座的下方設置有下墊塊。

作為對本實用新型所述的技術方案的一種補充，所述的下墊塊的下方設置有下托板。

作為對本實用新型所述的技術方案的一種補充，所述的上托板與下模板之間安裝有相互配合導柱和導套。

作為對本實用新型所述的技術方案的一種補充，所述的第二下模板下端通過下墊板與下模座固定，該第二下模板的上端面與第一下模板的上端面持平。

作為對本實用新型所述的技術方案的一種補充，所述的第一放置位的兩端設置有兩個沖孔凹槽。

作為對本實用新型所述的技術方案的一種補充，所述的第二放置位靠近中部位置設置有一個可拆卸的限位擋板，該第二放置位通過一個限位擋板可分成兩種不同的放置位，所述的每種放置位的兩端設置有兩個沖孔凹槽，其中有兩個沖孔凹槽是重疊的。

作為對本實用新型所述的技術方案的一種補充，所述的第七放置位上設置的限位擋板位于第二下模板上端面靠近中部的位置，該第七放置位通過一個限位擋板可分成兩種不同的放置位，所述的每種放置位上均設置有兩個沖孔凹槽，所述的沖孔凹槽均設置在第一下模板上，其中有兩個沖孔凹槽是重疊的。

作為對本實用新型所述的技術方案的一種補充，所述的第八放置位上設置的兩個限位擋板均設置在第一下模板上，該第八放置位通過兩個限位擋板可分成三種不同的放置位，每種放置位上均設置有兩個沖孔凹槽，六個沖孔凹槽重疊形成三個沖孔凹槽。

有益效果：本實用新型涉及一種用于電力機柜導電銅條沖孔的模具，該沖孔模具結構簡單，加工制造方便，制造成本低；該沖孔模具最多能對四個不同規格的導電銅條進行沖孔，同時加工四個導電銅條其對應的四個型號共有十二種不同的組合方式；該沖孔模具適用于多種規格的導電銅條，加工后的導電銅條不易變形，孔的成型質量高，提高了加工的效率，節省了加工成本。

附圖說明

圖1是本實用新型的結構示意圖；

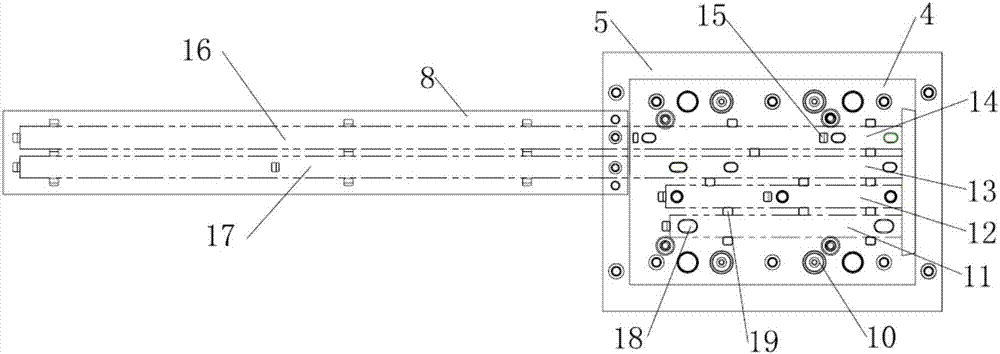

圖2是本實用新型所述的下模座的結構示意圖；

圖3是本實用新型所述的下模座的結構示意圖；

圖4是本實用新型所述的上托板的結構示意圖。

圖示：1、上模座，2、上夾板，3、上托板，4、第一下模板，5、下模座，6、下墊塊，7、下托板，8、第二下模板，9、下墊板，10、導柱，11、第一放置位，12、第二放置位，13、第三放置位，14、第四放置位，15、限位擋板，16、第六放置位，17、第五放置位，18、沖孔凹槽，19、限位柱，20、第七放置位，21、第八放置位，22、導套，23、沖頭，24、凹槽。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

本實用新型的實施方式涉及一種用于電力機柜導電銅條沖孔的模具，如圖1-4所示，一種用于電力機柜導電銅條沖孔的模具，包括上模座1、以及對應設置于所述上模座1下方的下模座5，所述的下模座5上端安裝有第一下模板4，該下模座5上端面位于第一下模板4一側安裝有第二下模板8，所述的第一下模板4上端面并排設置有第一放置位11、第二放置位12、第三放置位13和第四放置位14，所述的第二下模板8上端面并排設置有第五放置位17和第六放置位16，該第五放置位17與第三放置位13連通形成第七放置位20，所述的第六放置位16與第四放置位14連通形成第八放置位21，所述的第一放置位11、第二放置位12、第七放置位20和第八放置位21均呈長條狀，上述的四個放置位分別位于每個放置位的長邊的兩側以及其中一條短邊的一側布置若干個有限位柱19，所述的第二放置位12上設置有一個可拆卸的限位擋板15，該第二放置位12通過一個限位擋板15可分成兩種不同的放置位，所述的第七放置位20上設置有一個可拆卸的限位擋板15，該第七放置位20通過一個限位擋板15可分成兩種不同的放置位，所述的第八放置位21上設置有兩個可拆卸的限位擋板15，該第八放置位21通過兩個限位擋板15可分成三種不同的放置位，上述的四個放置位共有八種放置位，每種放置位上均設置有兩個沖孔凹槽18，所述的上模座1的下端從上到下依次安裝有上夾板2和上托板3，該上托板3的下端對應限位擋板15和限位柱19設置有若干個相配的凹槽24、對應沖孔凹槽18設置有若干個相配的沖頭23。

所述的下模座5的下方設置有下墊塊6。

所述的下墊塊6的下方設置有下托板7。

所述的上托板3與下模板4之間安裝有相互配合導柱10和導套22。

所述的第二下模板8下端通過下墊板9與下模座5固定，該第二下模板8的上端面與第一下模板4的上端面持平。

所述的第一放置位11的兩端設置有兩個沖孔凹槽18。

所述的第二放置位12靠近中部位置設置有一個可拆卸的限位擋板15，該第二放置位12通過一個限位擋板15可分成兩種不同的放置位，所述的每種放置位的兩端設置有兩個沖孔凹槽18，其中有兩個沖孔凹槽18是重疊的。

所述的第七放置位20上設置的限位擋板15位于第二下模板8上端面靠近中部的位置，該第七放置位20通過一個限位擋板15可分成兩種不同的放置位，所述的每種放置位上均設置有兩個沖孔凹槽18，所述的沖孔凹槽18均設置在第一下模板4上，其中有兩個沖孔凹槽18是重疊的。

所述的第八放置位21上設置的兩個限位擋板15均設置在第一下模板4上，該第八放置位21通過兩個限位擋板15可分成三種不同的放置位，每種放置位上均設置有兩個沖孔凹槽18，六個沖孔凹槽18重疊形成三個沖孔凹槽18。

實施例

第一放置位11只能放置一種型號的導電銅條，第二放置位12上設置有一個可拆卸的限位擋板15，該第二放置位12通過一個限位擋板15可分成兩種不同的放置位，第二放置位12上可選擇一種放置位放置一種型號的導電銅條，第七放置位20上設置有一個可拆卸的限位擋板15，該第七放置位20通過一個限位擋板15可分成兩種不同的放置位，第七放置位20上可選擇一種放置位放置一種型號的導電銅條，第八放置位21上設置有兩個可拆卸的限位擋板15，該第八放置位21通過兩個限位擋板15可分成三種不同的放置位，第八放置位21上可選擇一種放置位放置一種型號的導電銅條，第一放置位11、第二放置位12、第七放置位20和第八放置位21共有八種放置位，八種放置位對應八種型號的導電銅條，可以選擇同時加工一至四個導電銅條，同時加工四個導電銅條其對應的四個型號有十二種不同的組合方式，同時加工三個導電銅條其對應的三個型號有二十八種不同的組合方式，同時加工兩個導電銅條其對應的兩個型號有二十三種不同的組合方式，同時加工一個導電銅條其對應八種不同的型號。首先選擇加工幾個導電銅條，確認其中一種組合方式，然后組裝對應的限位擋板15和沖頭23。加工時，對應放置位放入導電銅條，上模座1帶著上托板3下壓，上托板3下端的沖頭23與下模座5的沖孔凹槽18配合完成沖孔。

本實用新型結構簡單，加工制造方便，制造成本低；該沖孔模具最多能對四個不同規格的導電銅條進行沖孔，同時加工四個導電銅條其對應的四個型號共有十二種不同的組合方式；該沖孔模具適用于多種規格的導電銅條，加工后的導電銅條不易變形，孔的成型質量高，提高了加工的效率，節省了加工成本。
