本發明涉及打氣裝置，具體涉及一種活塞盤結構、活塞組件及打氣泵。

背景技術：

1、在便攜應用中，小型化打氣泵不僅可以減少設備的體積和重量，還可以優化內部結構，減少不必要的部件和復雜性，從而為用戶提供更為輕便和便捷的使用體驗。提升設備的使用靈活性和市場競爭力。

2、現有打氣泵，在活塞環于活塞筒內高速往復運動的過程中，活塞環與活塞筒內壁之間的摩擦?xí)?dǎo)致活塞環磨損嚴重，進而導致壓縮過程中活塞環與活塞筒之間的密封性較低。

技術實現思路

1、本發明的目的在于提供一種活塞盤結構、活塞組件及打氣泵，解決了現有打氣泵的活塞環于活塞筒內高速往復運動的過程中，活塞環與活塞筒內壁之間的摩擦?xí)?dǎo)致活塞環磨損嚴重，進而導致壓縮過程中活塞環與活塞筒之間的密封性較低的問題。

2、為解決上述的技術問題，本發明采用以下技術方案：

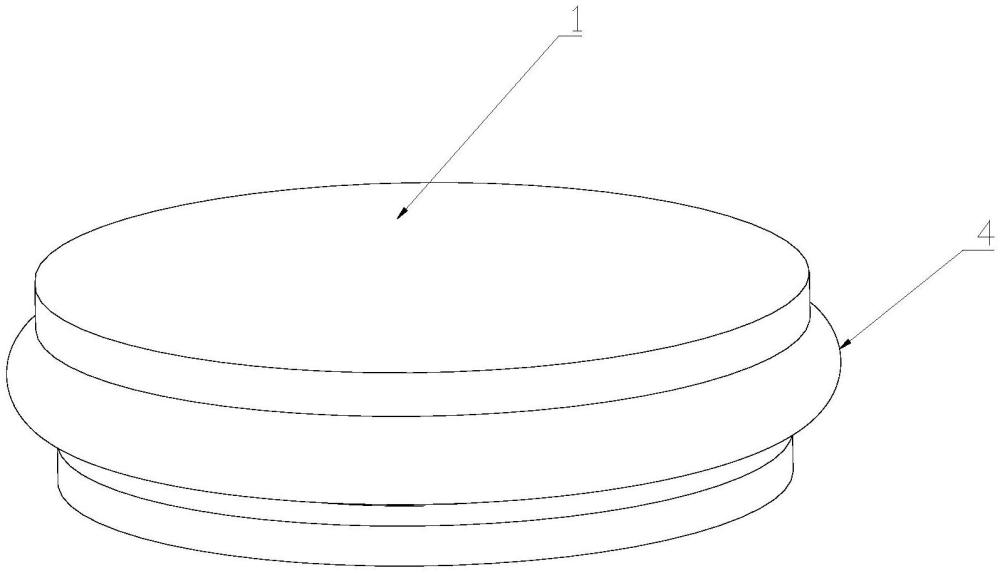

3、一種活塞盤結構，包括活塞盤和活塞環，所述活塞盤一端的端面開設有進氣孔，所述活塞盤的側壁設置有安裝槽，所述安裝槽與所述進氣孔連通；所述活塞環套設于所述活塞盤，所述活塞環滑動設置于所述安裝槽內，且所述活塞環遠離所述安裝槽槽底的一側用于貼合于活塞筒的內壁；所述活塞環與所述安裝槽的槽底間預留有第一間隙，所述活塞環靠近所述進氣孔的一端開設有容置槽，所述容置槽遠離所述第一間隙的槽壁與所述活塞環遠離所述第一間隙的側壁間形成有第一抵接部；當所述活塞盤處于吸氣狀態時，所述活塞環靠近所述進氣孔的一端貼合于所述安裝槽的靠近所述進氣孔的槽壁，所述活塞環遠離所述進氣孔的一端與所述安裝槽遠離所述進氣孔的槽壁間形成第二間隙，所述活塞盤另一端的側壁與活塞筒間形成有第三間隙，且所述第一間隙、第二間隙、第三間隙與進氣孔間形成進氣通道；當所述活塞盤處于壓縮狀態時，所述活塞環遠離所述進氣孔的一端貼合于所述安裝槽遠離所述進氣孔的槽壁，且所述第一抵接部與活塞筒內壁間的作用力增大。

4、更進一步的技術方案是：所述容置槽的槽底設置有支撐部；所述支撐部沿所述活塞盤一端向所述活塞盤另一端的方向延伸；所述支撐部穿設于所述活塞環內；所述支撐部的數量設置有若干個，該若干個支撐部繞所述活塞盤軸向設置；相鄰兩個所述支撐部相互靠近的一側，以及，容置槽的槽底、活塞環間形成所述第一間隙；其中，所述容置槽靠近所述第一間隙的槽壁與所述活塞環靠近所述第一間隙的側壁間形成有第二抵接部，且當所述活塞盤處于壓縮狀態時，所述第二抵接部抵接于所述支撐部。

5、更進一步的技術方案是：所述第一抵接部的寬度d大于所述第二抵接部的寬度d。

6、更進一步的技術方案是：當所述活塞盤處于吸氣狀態時，所述第一抵接部和第二抵接部均貼合于所述安裝槽的靠近所述進氣孔的槽壁。

7、更進一步的技術方案是：所述活塞環遠離所述進氣孔的一端設置有第一貼合面；所述安裝槽遠離所述進氣孔的槽壁設置有第二貼合面；所述第一貼合面貼合于所述第二貼合面。

8、第二方面，提供一種活塞組件，包括如第一方面中所述的活塞盤結構，所述活塞組件，還包括連桿，所述連桿連接于所述活塞盤的另一端。

9、第三方面，提供一種打氣泵，包括如第二方面中所述的活塞組件，所述打氣泵，還包括活塞筒，所述活塞筒的一端開設有滑槽，所述滑槽的槽底開設有氣道；其中，所述活塞盤和連桿均設置于所述滑槽內，且所述活塞盤和連桿，沿所述滑槽槽底向所述滑槽槽口的方向，依次設置。

10、更進一步的技術方案是：所述滑槽的直徑記為l；其中，10mm≤l≤45mm。

11、更進一步的技術方案是：所述連桿軸線與所述滑槽軸線間的距離記為m；其中，0mm≤m≤6mm。

12、更進一步的技術方案是：所述滑槽的深度記為n，所述連桿的長度記為n；其中，14mm≤n≤21mm，且22.3mm≤n≤31.7mm。

13、與現有技術相比，本發明的有益效果是：

14、當活塞環于活塞筒內高速往復運動，致使活塞環靠近活塞筒內壁的一側，在活塞環與活塞筒摩擦力作用下，出現磨損時。在壓縮過程中，第一抵接部在容置槽內氣體的擠壓下，向活塞筒內壁傾斜。以期望達到降低因磨損致使活塞環密封性能降低風險，并增大第一抵接部與活塞筒內壁間作用力，以提升活塞環與活塞筒間密封性能，提高打氣效率的目的。

技術特征：

1.一種活塞盤結構，其特征在于，包括：

2.根據權利要求1所述的活塞盤結構，其特征在于：

3.根據權利要求2所述的活塞盤結構，其特征在于：

4.根據權利要求3所述的活塞盤結構，其特征在于：

5.根據權利要求1所述的活塞盤結構，其特征在于：

6.一種活塞組件，其特征在于，包括如權利要求1-5中任一項所述的活塞盤結構，所述活塞組件，還包括：

7.一種打氣泵，其特征在于，包括如權利要求6中所述的活塞組件，所述打氣泵，還包括：

8.根據權利要求7所述的打氣泵，其特征在于：

9.根據權利要求8所述的打氣泵，其特征在于：

10.根據權利要求7所述的打氣泵，其特征在于：

技術總結
本發明公開了一種活塞盤結構、活塞組件及打氣泵，涉及打氣裝置技術領域。其主要技術方案：包括活塞盤和活塞環，活塞盤的一端開設有進氣孔，活塞盤的側壁設置有安裝槽；活塞環套設于活塞盤，活塞環滑動設置于安裝槽內，且活塞環遠離安裝槽槽底的一側用于貼合于活塞筒的內壁；活塞環與安裝槽的槽底間預留有第一間隙，活塞環靠近進氣孔的一端開設有容置槽，容置槽遠離第一間隙的槽壁與活塞環遠離第一間隙的側壁間形成有第一抵接部。壓縮過程中，第一抵接部在容置槽內氣體的擠壓下，向活塞筒內壁傾斜。以期望達到降低因磨損致使活塞環密封性能降低風險，并增大第一抵接部與活塞筒內壁間作用力，以提升活塞環與活塞筒間密封性能，提高打氣效率的目的。

技術研發人員：王偉
受保護的技術使用者：四川星光智能電子有限公司
技術研發日：
技術公布日：2025/4/28
