本實用新型屬于冷凝測試領域，尤其是涉及一種冷凝器管道的測試工裝。

背景技術：

在現有技術中對于冷凝器管道的測試一般都是采用相對比較精密且大型的氣密檢測工裝進行氣密檢測的，但是沒有一件針對截面不規則的冷凝器管道進行氣密檢測的工裝，故而在試驗以及生產的時候會帶來很大的不便。

技術實現要素：

有鑒于此，本實用新型旨在提出一種冷凝器管道的測試工裝，以解決簡易快速檢測截面為不規則的冷凝管道氣密程度的問題。

為達到上述目的，本實用新型的技術方案是這樣實現的：

一種冷凝器管道的測試工裝，其包括進氣組件和堵塞組件；

所述進氣組件和堵塞組件均包括有容納盒、縱向調節螺桿、橫向調節塊以及通氣管；

所述容納盒的頂部開有縱向螺紋孔，所述容納盒內腔通過所述縱向螺紋孔與外界連通，所述縱向螺紋孔上螺合有縱向調節螺桿，在所述容納盒的兩個對稱側壁上分別開有調節槽，所述橫向調節塊與通氣管均由兩個所述調節槽支撐在容納盒的內腔中；

所述容納盒的一端面為開放式而與其對應的另一端面為調節端面，所述橫向調節塊位于調節端面與通氣管之間；

所述進氣組件中通氣管的管壁上開有通氣孔，所述通氣管的一端為封閉式，其另一端與充氣管連通，該通氣管的管壁上還套有密封膠套，所述密封膠套上開有與通氣孔位置對應的導氣孔；

所述堵塞組件中的通氣管的兩端均為封閉式。

進一步的，所述調節端面上開有橫向螺紋通孔，所述橫向螺紋通孔上螺合有橫向調節螺栓，置于所述容納盒外部的橫向調節螺栓端套有橫向旋轉蝶母，位于容納盒內部的調節螺桿端與所述橫向調節塊抵接。

進一步的，所述調節端面也為開放式；

還包括定位板，所述定位板扣置于調節端面的外部，在所述定位板上開有橫向調節螺紋孔，所述橫向調節螺紋孔上螺合有橫向調節螺栓，置于所述容納盒外部的橫向調節螺栓端套有橫向旋轉蝶母，位于容納盒內部的調節螺桿端與所述橫向調節塊抵接。

進一步的，所述容納盒內腔的腔底上鋪設有橡膠墊。

進一步的，所述容納盒內腔的腔頂上也設有一分壓墊，該分壓墊上鋪設有橡膠層。

進一步的，所述通氣孔邊緣處套有密封膠圈。

相對于現有技術，本實用新型所述的一種冷凝器管道的測試工裝具有以下優勢：

本實用新型所述的容納盒、縱向調節螺桿、橫向調節塊以及通氣管的配合設計可以實現簡易的氣密檢測的同時，還能解決冷凝器上具有翅片而無法定位的問題；

而后，橫向調節螺栓的設立又能進一步提高氣密檢測的密封性問題，提高通氣管與需要檢測的冷凝器管道的貼合程度。

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

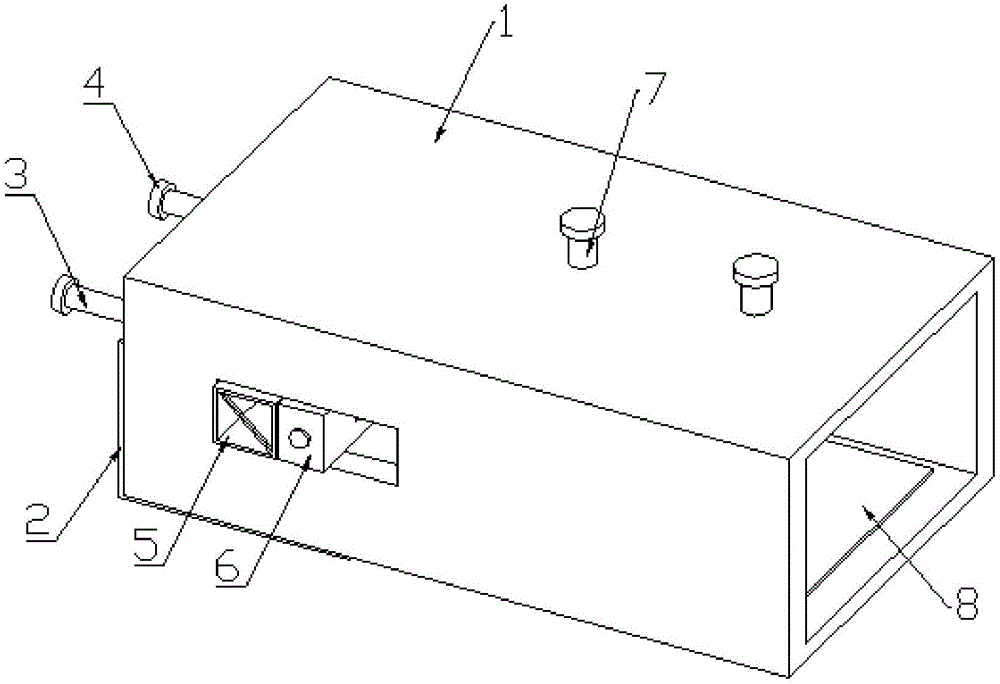

圖1為本實用新型實施例所述的一種冷凝器管道的測試工裝整體結構示意圖；

圖2為本實用新型實施例所述的一種冷凝器管道的測試工裝的正視圖；

圖3為本實用新型實施例所述的一種冷凝器管道的測試工裝的側視圖。

附圖標記說明：

1-容納盒；2-定位板；3-橫向調節螺栓；4-橫向旋轉蝶母；5-橫向調節塊；6-通氣管；61-通氣孔；7-縱向調節螺桿；8-橡膠墊；9-充氣管。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

下面將參考附圖并結合實施例來詳細說明本實用新型。

如圖1-3所示，一種冷凝器管道的測試工裝，其包括進氣組件和堵塞組件；

所述進氣組件和堵塞組件均包括有容納盒1、縱向調節螺桿7、橫向調節塊5以及通氣管6；

所述容納盒1的頂部開有縱向螺紋孔，所述容納盒1內腔通過所述縱向螺紋孔與外界連通，所述縱向螺紋孔上螺合有縱向調節螺桿7，在所述容納盒1的兩個對稱側壁上分別開有調節槽，所述橫向調節塊5與通氣管6均由兩個所述調節槽支撐在容納盒1的內腔中；

所述容納盒1的一端面為開放式而與其對應的另一端面為調節端面，所述橫向調節塊5位于調節端面與通氣管6之間，

所述進氣組件中的通氣管6的管壁上開有通氣孔61，所述通氣管6的一端為封閉式，其另一端與充氣管9連通，該通氣管6的管壁上還套有密封膠套，所述密封膠套上開有與通氣孔61位置對應的導氣孔。

所述堵塞組件中的通氣管6的兩端均為封閉式。

本測試工裝在縱向上具有固定冷凝器管道的效果，而為了保證氣密檢測的精準度，在橫向上也設立定位冷凝器管道的一個結構：

所述調節端面上開有橫向螺紋通孔，所述橫向螺紋通孔上螺合有橫向調節螺栓3，置于所述容納盒1外部的橫向調節螺栓3端套有橫向旋轉蝶母4，位于容納盒1內部的橫向調節螺栓3端與所述橫向調節塊5抵接。

或者，所述調節端面也為開放式；

還包括定位板2，所述定位板2扣置于調節端面的外部，在所述定位板2上開有橫向調節螺紋孔，所述橫向調節螺紋孔上螺合有橫向調節螺栓3，置于所述容納盒1外部的橫向調節螺栓3端套有橫向旋轉蝶母4，位于容納盒1內部的橫向調節螺栓3端與所述橫向調節塊5抵接。

為了更加方便操作人員旋轉橫向調節桿，進而將所述橫向旋轉蝶母4設為蝶母，當然縱向調節螺桿7上也設有縱向旋轉螺母，同樣也是通過蝶母類型的縱向旋轉螺母而轉動。

為了增加對于冷凝器管道的定位能力，進而在所述容納盒1內腔的腔底上鋪設有橡膠墊8，該容納盒1內腔的腔頂還設有分壓墊，所述分壓墊上鋪設有橡膠層，所述縱向調節螺7栓抵頂在該分壓墊上，從而加大了對于冷凝器管道的定位能力。

所述通氣孔61邊緣處套有密封膠圈，進而保證氣密檢測的準確度。

本實施例的使用過程：

將進氣組件和堵塞組件分部安裝在冷凝器管道的兩端，然后旋轉縱向調節螺栓7并使得縱向調節螺栓7帶動分壓墊向下移動直至壓緊需要檢測的冷凝器管道，再旋轉橫向調節螺栓3進而夾緊冷凝器管道，此時通過充氣管9向冷凝器管道內通入氣體后在將整個測試工裝和冷凝器管道放置在水中進行氣密性檢測即可。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
