本發明涉及到電機技術領域，尤其涉及一種新型電機機殼校準裝置。

背景技術：

當前電力技術的廣泛應用，帶動了電機機殼鑄造設備驅動力由石化燃料向電力的轉變，電機作為實現電能轉換及能量傳遞的一種裝置，在能量形式的轉換過程中扮演著重要角色。但是電機機殼鑄造時存在一些瓶頸問題，電機機殼又是電機上關鍵性的沖壓零件，這種電機機殼看似結構簡單 ,但機殼要起到轉子軸承支撐作用,止口安裝扣合作用,定子鐵心的定位固定作用,對同軸度的要求非常高。普通電動工具一般采用小型串激，電機作為動力源,其定、轉子軸心線的同軸度是考量電機裝配質量和電機壽命的最重要的指標,而這個指標直接取決于電機機殼的裝配定位精度。為了控制電機機殼的精度,需要合適的測量手段來對電機機殼內部的定位基準進行檢測，但目前市面上的電機機殼校準多靠人們憑經驗觀察判斷，不能夠滿足現代社會對電機機殼校準裝置的需求。

為了解決上述技術問題，本發明設計了一種新型電機機殼校準裝置，該種電機機殼校準裝置上設有壓塊，該壓塊由橡膠材質制成，只需要將待校準電機外殼放置在電機外殼放置槽內，通過氣缸的下壓作用實現了精確校準，該裝置確定了一種較為高效準確的校準方法,為控制電機機殼的精度、提高電機使用壽命提供了有效地手段。此外，該種電機機殼校準裝置結構設計合理，使用安裝方便、快捷，適合推廣使用。

技術實現要素：

為了克服背景技術中存在的缺陷，本發明解決其技術問題所采用的技術方案是：一種新型電機機殼校準裝置，包括操作臺、電機外殼放置座、氣缸支撐板、氣缸固定板二、氣缸一、氣缸二、氣缸支撐柱和氣缸頂桿一，所述操作臺上固定有兩個電機外殼放置座，所述電機外殼放置座的中部設有電機外殼放置槽，所述氣缸支撐板和氣缸支撐柱固定在操作臺上，所述氣缸支撐板的頂端固定有氣缸固定板一，所述氣缸一固定在氣缸固定板一上，所述氣缸一的氣缸頂桿一穿過氣缸固定板一，所述氣缸頂桿一的頂端對應電機外殼放置槽固定有壓塊，所述氣缸固定板二通過轉軸可活動設置在氣缸支撐柱上，所述氣缸二固定在氣缸固定板二上，所述氣缸二的氣缸頂桿二穿過氣缸固定板二，所述氣缸頂桿二的頂端固定有壓塊。

優選的所述電機外殼放置槽為圓環形槽。

優選的所述壓塊的材質為橡膠。

本發明所涉及的一種新型電機機殼校準裝置，該種電機機殼校準裝置上設有壓塊，該壓塊由橡膠材質制成，只需要將待校準電機外殼放置在電機外殼放置槽內，通過氣缸的下壓作用實現了精確校準，該裝置確定了一種較為高效準確的校準方法,為控制電機機殼的精度、提高電機使用壽命提供了有效地手段。此外，該種電機機殼校準裝置結構設計合理，使用安裝方便、快捷，適合推廣使用。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

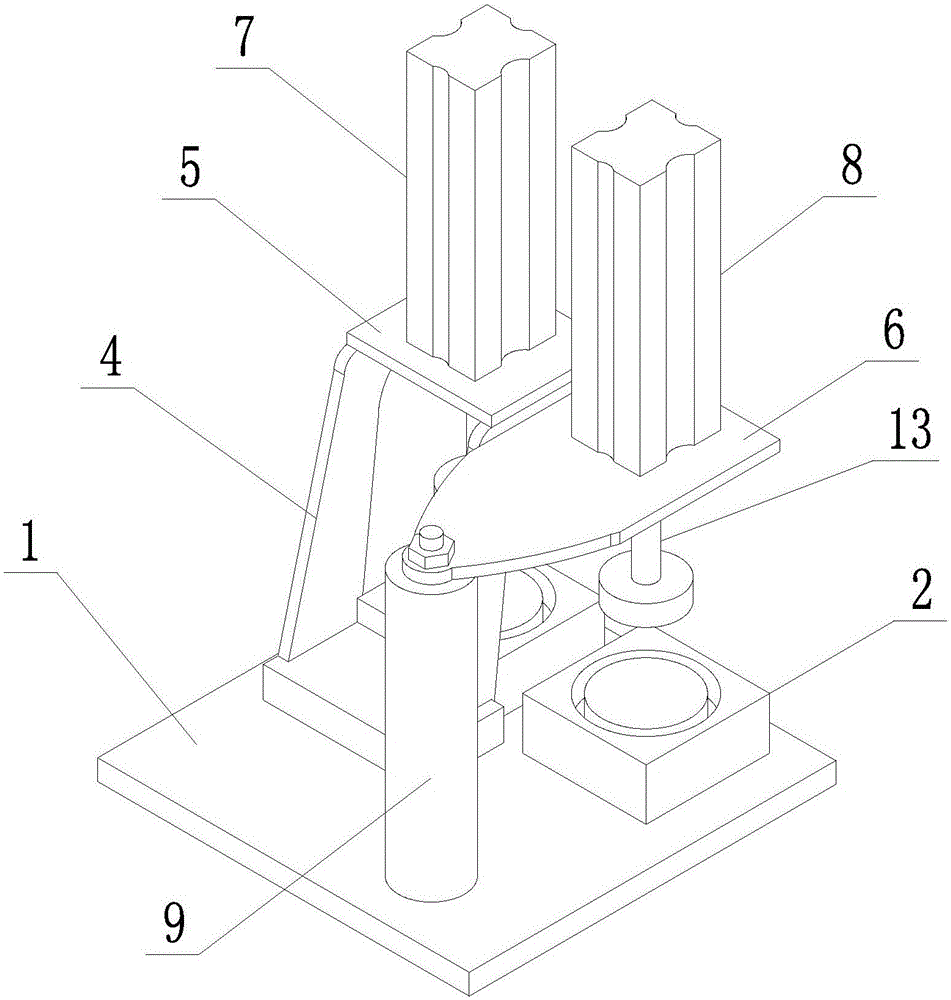

圖1是本發明一種新型電機機殼校準裝置的結構示意圖一；

圖2是本發明一種新型電機機殼校準裝置的結構示意圖二；

其中:1、操作臺；2、電機外殼放置座；3、電機外殼放置槽；4、氣缸支撐板；5、氣缸固定板一；6、氣缸固定板二；7、氣缸一；8、氣缸二；9、氣缸支撐柱；10、轉軸；11、氣缸頂桿一；12、壓塊；13、氣缸頂桿二。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。附圖為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

具體實施例，請參閱圖1、和圖2，一種新型電機機殼校準裝置，包括操作臺1、電機外殼放置座2、氣缸支撐板4、氣缸固定板二6、氣缸一7、氣缸二8、氣缸支撐柱9和氣缸頂桿一11，所述操作臺1上固定有兩個電機外殼放置座2，所述電機外殼放置座2的中部設有電機外殼放置槽3，所述氣缸支撐板4和氣缸支撐柱9固定在操作臺1上，所述氣缸支撐板4的頂端固定有氣缸固定板一5，所述氣缸一7固定在氣缸固定板一5上，所述氣缸一7的氣缸頂桿一11穿過氣缸固定板一5，所述氣缸頂桿一11的頂端對應電機外殼放置槽3固定有壓塊12，所述氣缸固定板二6通過轉軸10可活動設置在氣缸支撐柱9上，所述氣缸二8固定在氣缸固定板二6上，所述氣缸二8的氣缸頂桿二13穿過氣缸固定板二6，所述氣缸頂桿二13的頂端固定有壓塊12，所述電機外殼放置槽3為圓環形槽，所述壓塊12的材質為橡膠。

本發明所涉及的一種新型電機機殼校準裝置，該種電機機殼校準裝置上設有壓塊，該壓塊由橡膠材質制成，只需要將待校準電機外殼放置在電機外殼放置槽內，通過氣缸的下壓作用實現了精確校準，氣缸固定板二6通過轉軸10可活動設置在氣缸支撐柱9上，這樣就可以根據具體需要使用氣缸二8，該裝置確定了一種較為高效準確的校準方法,為控制電機機殼的精度、提高電機使用壽命提供了有效地手段。此外，該種電機機殼校準裝置結構設計合理，使用安裝方便、快捷，適合推廣使用。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本發明創造的保護范圍之中。
