本實用新型涉及一種結構簡單、操作方便、可大規模進行系統升級且升級效率高的夾持工裝。

背景技術：

網絡電話機升級是指將網絡電話機軟件錄入網絡電話機主板( 硬件) 的過程。現有的網絡電話機升級裝置通常包括軟件配置模塊和多根金屬探針，所述探針與軟件配置模塊電連接，升級時，探針與主板連接，即可通過軟件配置模塊將相關軟件錄入主板上。

中國實用新型專利公告號為：CN204658267U揭示了了一種手機升級夾具，包括：底板和豎支板，所述底板上設置有安置槽，所述豎支板上靠近頂端邊緣設置有基板，豎支板兩側均設置有橫支板，所述橫支板與底板之間設置有導柱，所述導柱外套接有導套，還包括推動結構，所述推動結構包括絲杠、導桿和推板，所述絲杠頂端穿過基板且與基板轉動連接，絲杠上套接有螺母，所述導桿一端與基板連接，另一端穿過螺母且與螺母滑動連接，所述螺母通過推桿與推板連接，所述推板與導套連接，推板上設置有安置板，所述安置板上設置有帶氣孔的氣囊和通過伸縮結構設置有探針。將手機固定在安置槽中，推動結構下壓安置板，使探針與手機的主板連接，進而升級手機系統，但該夾具由于本身結構的限制，一次只能升級1-2部手機，無法再大規模的進行操作，且待升級的手機內部必須要有電池供電，在大規模的手機升級操作中，裝卸電池的操作須耗費大量的人力，且系統升級需要一定時間，若在升級過程中，電池電量不足導致升級失敗，則需要更換電池或對電池充電后重新開始，無疑增加了作業時間。

技術實現要素：

為此，本實用新型提供一種結構簡單、操作方便、可大規模進行系統升級且效率高的夾持工裝。

為達到上述目的，本實用新型提供的一種用于網絡電話機系統升級的夾持工裝，包括：具有一作業平臺的機體，設置在該作業平臺表面的導軌、支撐桿、驅動裝置、及多個用于夾持網絡電話機的夾持組件；所述支撐桿滑動連接在導軌上，所述驅動裝置的驅動端連接支撐桿并驅動支撐桿沿導軌移動，所述支撐桿上依次并排設置有多組信號探針，所述信號探針與升級裝置電連接，夾持組件安裝在導軌的一端并依次對應支撐桿上的信號探針，所述夾持組件均包括：底板、設置在該底板上的二夾持柱，二夾持柱的相對面均設有一卡槽，所述底板上還設有電連接電源的電源探針。

本實用新型的一種優選方案，所述驅動裝置為氣缸驅動裝置或電機驅動裝置。

本實用新型的另一種優選方案，所述夾持柱的材質為橡膠。

通過本實用新型提供的技術方案，具有如下有益效果：

多組信號探針設置在可滑動的支撐桿上，多組夾持組件安裝在導軌的一端并依次對應支撐桿上的信號探針，夾持組件的底板上還設有電連接電源的電源探針，當網絡電話機固定在夾持組件上時，電源探針通過連接網絡電話機電源端為其充電，驅動裝置帶動信號探針移動，并與網絡電話機的信號端連接，進而使網絡電話機與升級裝置連接，進行系統升級。該工裝可同時對多部網絡電話機進行系統升級操作，且每部網絡電話機均通過電源探針外接電源，無需電池供電，其具有結構簡單、操作方便、網絡電話機系統升級效率高等特點。

附圖說明

圖1所示為本實施例中夾持工裝的立體結構示意圖；

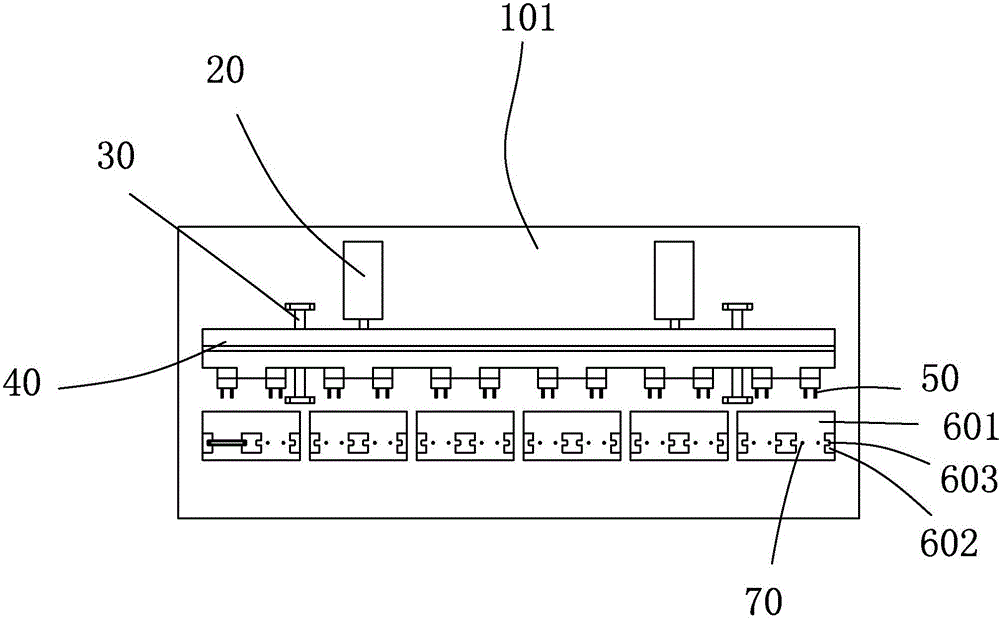

圖2所示為本實施例中夾持工裝的立體結構俯視圖。

具體實施方式

為進一步說明各實施例，本實用新型提供有附圖。這些附圖為本實用新型揭露內容的一部分，其主要用以說明實施例，并可配合說明書的相關描述來解釋實施例的運作原理。配合參考這些內容，本領域普通技術人員應能理解其他可能的實施方式以及本實用新型的優點。圖中的組件并未按比例繪制，而類似的組件符號通常用來表示類似的組件。

現結合附圖和具體實施方式對本實用新型進一步說明。

參照圖1、圖2所示，本實施例提供的一種用于網絡電話機系統升級的夾持工裝，包括：具有一作業平臺101的機體，設置在該作業平臺101表面的導軌30、支撐桿40、驅動裝置20、十二個用于夾持網絡電話機的夾持組件、以及十二組信號探針50；所述支撐桿40滑動連接在導軌30上，所述驅動裝置20的驅動端連接支撐桿40并驅動支撐桿40沿導軌30移動，信號探針50依次并排設置在支撐桿40上，所述信號探針40與升級裝置電連接，夾持組件安裝在導軌30的一端并依次對應支撐桿40上的信號探針50，所述夾持組件均包括：底板601、設置在該底板601上的二夾持柱602，二夾持柱602的相對面均設有一卡槽603，所述底板601上還設有電連接電源的電源探針70。

本實施例中，導軌30由設置在作業平臺101表面的二支撐座及連接在二支撐座之間的導桿組成，支撐桿40滑動連接在兩導桿上。在其他實施例中，其導軌也可以用滑槽等方式替代，其支撐桿40與該導軌的連接方式也是現有技術，在此就不對其進行詳細描述。

本實施例中，驅動裝置20為氣缸驅動裝置，在其他實施例中，也可以用電機等驅動裝置進行驅動。

本實施例中，夾持柱602的材質為橡膠，橡膠柔軟，不會刮傷網絡電話機外殼。

本實施例中，在底板601上設有電連接電源的電源探針70，電源探針70可為網絡電話機進行充電，避免在網絡電話機生產過程中還未安裝電池或電池電量不足造成無法正常系統升級。

將網絡電話機立起，其兩側分別置于夾持柱602的卡槽603內進行夾持固定，位于底板601表面的電源探針70連接網絡電話機的電源端進而為網絡電話機進行充電，完成上述操作后，啟動驅動裝置20，驅動裝置20驅動支撐桿40沿導軌30移動，并帶動信號探針50向網絡電話機方向移動，信號探針50與網絡電話機主板的信號端連接后，升級裝置開始為網絡電話機進行信號檢測及系統升級。待完成升級后，驅動裝置20帶動信號探針50移開，再將網絡電話機從夾持組件中拿出即可。該工裝可同時對多部網絡電話機進行系統升級操作，且每部網絡電話機均通過電源探針70外接電源，無需電池供電，其具有結構簡單、操作方便、網絡電話機系統升級效率高等特點。

盡管結合優選實施方案具體展示和介紹了本實用新型，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本實用新型的精神和范圍內，在形式上和細節上可以對本實用新型做出各種變化，均為本實用新型的保護范圍。
