本實用新型涉及一種折彎裝置。

背景技術：

在零件加工過程中，常需要對工件進行折彎。目前，主要通過操作人員持握工具手動將工件進行折彎。但人工手動折彎工件，容易造成操作人員的勞動強度較大，而且，還造成加工效率較低，遠不能滿足工業需求。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種折彎裝置，其可實現工件的折彎，從而無需人工手動折彎工件，可減輕操作人員的勞動強度，提高加工效率。

為解決上述問題，本實用新型所采用的技術方案如下：

折彎裝置，包括供料機構、折彎?rùn)C(jī)構、以及用于將工件從供料機構傳送至折彎?rùn)C(jī)構的機械手；所述折彎?rùn)C(jī)構包括用于放置工件的支撐座、以及兩翻折組件；該兩翻折組件分置于支撐座的兩側；所述翻折組件包括用于承托工件側部的托料架、用于將工件側部固定在托料架上的壓件機構、鉸接在托料架遠離支撐座的一側上的翻轉支架、用于驅動翻轉支架轉動的驅動機構。

所述壓件機構包括壓塊、以及用于驅動壓塊上下運動的升降驅動氣缸；所述壓塊包括位于托料架上方的壓料部。

所述壓件機構包括兩壓塊、與該兩壓塊一一對應的兩升降驅動氣缸；該壓件機構還包括與該兩升降驅動氣缸一一對應的兩滑動座、用于帶動其中一滑動座做直線往復運動的平移驅動氣缸、樞接在托料架上的齒輪；所述翻折組件的兩滑動座均與該翻折組件的托料架滑動配合；所述升降驅動氣缸的缸體連接在對應的滑動座上；所述翻折組件的兩滑動座上均固定有齒條，且翻折組件的兩齒條均與該翻折組件的齒輪嚙合；所述翻折組件的平移驅動氣缸的活塞桿沿該翻折組件的托料架的長度方向運動，且平移驅動氣缸的活塞桿的運動方向與升降驅動氣缸的活塞桿的運動方向垂直；所述翻折組件的兩齒條的長度方向均與該翻折組件的托料架的長度方向一致。

所述驅動機構包括鉸接在托料架上的擺臂、與擺臂鉸接的第一連桿、活塞桿與第一連桿鉸接的連桿驅動氣缸、以及與擺臂鉸接的第二連桿；翻折組件的翻轉支架與該翻折組件的第二連桿鉸接。

所述擺臂的其中一端形成為第一端，另一端形成為第二端；所述擺臂的第一端的上側部與對應的第一連桿鉸接，第一端的下側部與對應的托料架鉸接，所述擺臂的第二端與對應的第二連桿鉸接。

所述供料機構包括存放站、以及位于存放站與折彎?rùn)C(jī)構之間的定位組件；所述存放站、折彎?rùn)C(jī)構沿第一方向依次排布；所述定位組件包括定位座、設置在定位座上并用于放置工件的工件放置區、用于驅動定位座沿第一方向移動的第一動力部件、設置在工件放置區處的固定限位部、可滑動地安裝在工件放置區處的活動限位部、安裝在定位座上并用于驅動活動限位部沿第一方向在靠近固定限位部的位置與遠離固定限位部的位置之間往復運動的第二動力部件；所述活動限位部與固定限位部配合形成用于對工件進行定位的定位結構；所述機械手用于將工件從供料機構的定位座傳送至折彎?rùn)C(jī)構，且該機械手還用于將工件從存放站傳送至定位座的工件放置區。

第一動力部件、第二動力部件均為氣缸。

固定限位部為設置在定位座上并朝上延伸的凸塊，所述活動限位部為凸柱。

相比現有技術，本實用新型的有益效果在于：

本實用新型通過采用支撐座、翻折組件的結合設計，可實現工件的折彎，從而無需人工手動折彎工件，可減輕操作人員的勞動強度，提高加工效率；而且，通過采用定位組件，還可對工件進行預定位，以有助于提高加工的精確性。

附圖說明

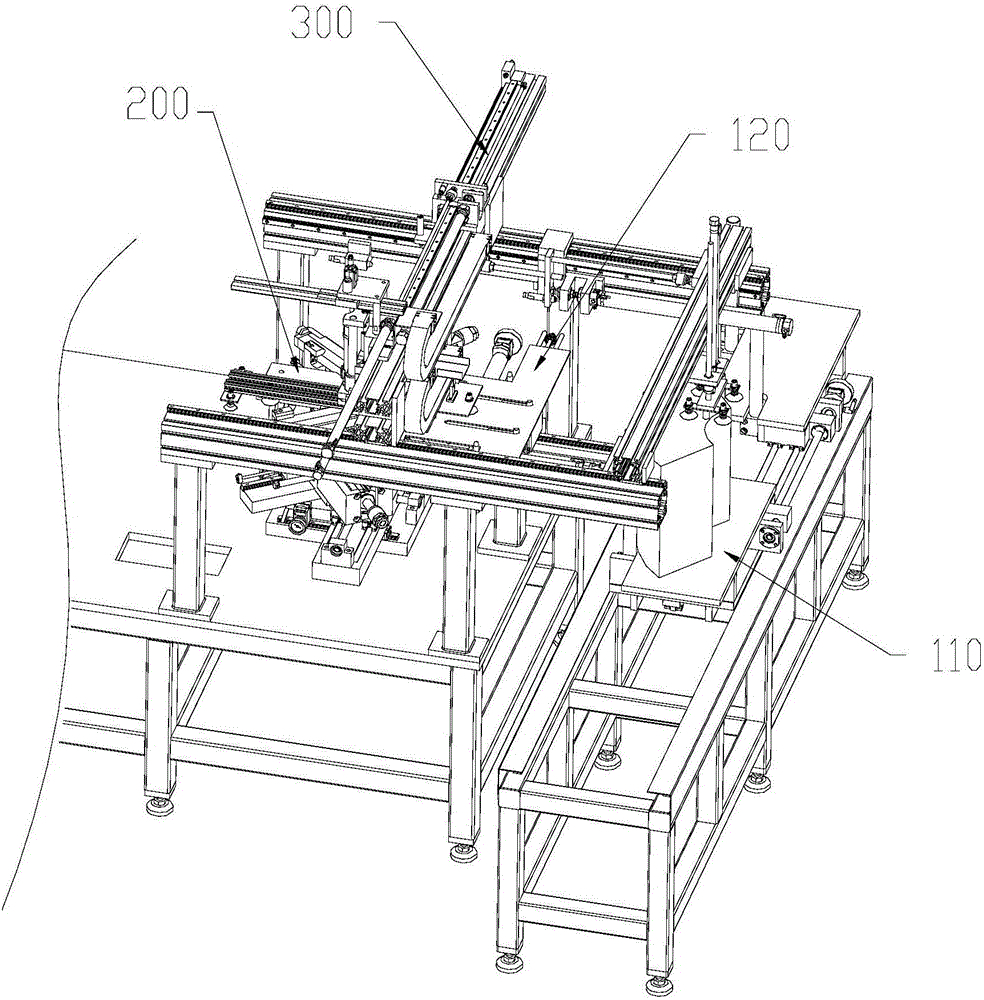

圖1為本實用新型的結構示意圖；

圖2為本實用新型的另一方向示意圖；

圖3為折彎?rùn)C(jī)構的結構示意圖；

圖4為壓件機構的結構示意圖；

圖5為圖4的另一方向示意圖；

圖6為定位組件的結構示意圖；

其中，100、供料機構；110、存放站；120、定位組件；121、定位座；122、第一動力部件；123、固定限位部；124、活動限位部；125、第二動力部件；200、折彎?rùn)C(jī)構；211、支撐座；220、翻折組件；221、托料架；222、翻轉支架；230、壓件機構；231、壓塊；232、升降驅動氣缸；233、滑動座；234、平移驅動氣缸；235、齒輪；236、齒條；240、驅動機構；241、擺臂；242、第一連桿；243、連桿驅動氣缸；244、第二連桿；300、機械手。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1-6所示，為本實用新型的折彎裝置，包括供料機構100、折彎?rùn)C(jī)構200、以及用于將工件從供料機構100處傳送至折彎?rùn)C(jī)構200的機械手300；所述折彎?rùn)C(jī)構200包括用于放置工件的支撐座211、以及兩翻折組件220；該兩翻折組件220分置于支撐座211的兩側；所述翻折組件220包括用于承托工件側部的托料架221、用于將工件側部固定在托料架221上的壓件機構230、鉸接在托料架221遠離支撐座211的一側上的翻轉支架222、用于驅動翻轉支架222轉動的驅動機構240。

在使用時，可利用機械手300將工件從供料機構100處傳送至折彎?rùn)C(jī)構200的支撐座211上，此時，工件的兩側部分別位于該兩翻折組件220的托料架221上，然后通過壓件機構230將工件側部固定，再通過驅動機構240驅動翻轉支架222向上轉動，以將工件進行折彎，從而無需人工手動折彎工件，可減輕操作人員的勞動強度，提高加工效率。

所述壓件機構230包括壓塊231、以及用于驅動壓塊231上下運動的升降驅動氣缸232；所述壓塊231包括位于托料架221上方的壓料部。而通過采用上述結構，可利用壓塊231的壓料部下移將工件壓緊以將工件側部固定在托料架221上。

優選的，所述壓件機構230包括兩壓塊231、與該兩壓塊231一一對應的兩升降驅動氣缸232；該壓件機構230還包括與該兩升降驅動氣缸232一一對應的兩滑動座233、用于帶動其中一滑動座233做直線往復運動的平移驅動氣缸234、樞接在托料架221上的齒輪235；所述翻折組件220的兩滑動座233均與該翻折組件220的托料架221滑動配合；所述升降驅動氣缸232的缸體連接在對應的滑動座233上；所述翻折組件220的兩滑動座233上均固定有齒條236，且翻折組件220的兩齒條236均與該翻折組件220的齒輪235嚙合；所述翻折組件220的平移驅動氣缸234的活塞桿沿該翻折組件220的托料架221的長度方向運動，且平移驅動氣缸234的活塞桿的運動方向與升降驅動氣缸232的活塞桿的運動方向垂直；所述翻折組件220的兩齒條236的長度方向均與該翻折組件220的托料架221的長度方向一致。而通過采用兩壓塊231可提高工件固定的穩定性。當工件放置在支撐座211上時，翻折組件220的兩滑動座233相向移動，然后通過升降驅動氣缸232驅動壓塊231下移以利用壓料部壓緊工件；而待工件折彎完成后，升降驅動氣缸232驅動壓塊231上移以使壓料部遠離工件，然后翻折組件220的兩滑動座233背向移動，以方便于取出工件。

其中，所述驅動機構240可設置為電機等。優選的，所述驅動機構240包括鉸接在托料架221上的擺臂241、與擺臂241鉸接的第一連桿242、活塞桿與第一連桿242鉸接的連桿驅動氣缸243、以及與擺臂241鉸接的第二連桿244；翻折組件220的翻轉支架222與該翻折組件220的第二連桿244鉸接。具體的，所述擺臂241的其中一端形成為第一端，另一端形成為第二端；所述擺臂241的第一端的上側部與對應的第一連桿242鉸接，第一端的下側部與對應的托料架221鉸接，所述擺臂241的第二端與對應的第二連桿244鉸接。

優選的，所述供料機構100包括存放站110、以及位于存放站110與折彎?rùn)C(jī)構200之間的定位組件120；所述存放站110、折彎?rùn)C(jī)構200沿第一方向依次排布；所述定位組件120包括定位座121、設置在定位座121上并用于放置工件的工件放置區、用于驅動定位座121沿第一方向移動的第一動力部件122、設置在工件放置區處的固定限位部123、可滑動地安裝在工件放置區處的活動限位部124、安裝在定位座121上并用于驅動活動限位部124沿第一方向在靠近固定限位部123的位置與遠離固定限位部123的位置之間往復運動的第二動力部件125；所述活動限位部124與固定限位部123配合形成用于對工件進行定位的定位結構；所述機械手300用于將工件從供料機構100的定位座121傳送至折彎?rùn)C(jī)構200，且該機械手300還用于將工件從存放站110傳送至定位座121的工件放置區。在使用時，工件存放于存放站110上，機械手300將工件從存放站110傳送至定位座121的工件放置區上，之后，定位座121在第一動力部件122的驅動下向著靠近折彎?rùn)C(jī)構200方向運動，而與此同時，活動限位部124在第二動力部件125的驅動下向著靠近固定限位部123的位置運動，而通過利用活動限位部124的移動可推動工件，并將工件定位于固定限位部123與活動限位部124之間，之后，機械手300將工件從定位座121傳送至折彎?rùn)C(jī)構200處。而通過采用定位組件120，還可對工件進行預定位，以方便于機械手300準確提取工件，有助于提高加工的精確性。

具體的，第一動力部件122、第二動力部件125均為氣缸。固定限位部123為設置在定位座121上并朝上延伸的凸塊，所述活動限位部124為凸柱。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
