本實用新型涉及鉆孔工裝技術領域，尤其涉及一種鋁制機殼的鉆孔工裝。

背景技術：

電機在安裝過程中，需要對機殼進行鉆孔，孔的位置要求較為嚴格，傳統加工方法依賴操作者的技術水平，勞動強度大，加工效率較低，且孔的位置精確度很難得到保證，經常導致發電機安裝困難，更難保證產品的一致性和互換性的要求，市場上現有的鉆孔工裝在對130系列伺服電機機殼鉆孔時，只使用底板上的定位螺栓無法準確的對機殼進行定位，在鉆孔時機殼容易晃動，無法精準鉆孔，且容易將機殼外壁的外漆磨損，降低了機殼的美觀度和防氧化性能，具有安全隱患。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種鋁制機殼的鉆孔工裝。

為了實現上述目的，本實用新型采用了如下技術方案：

一種鋁制機殼的鉆孔工裝，包括底座，所述底座的內壁上設有固定座，所述固定座上設有定位柱，且固定座的中心位置上設有螺桿，所述螺桿上螺紋連接有鎖緊手柄，且螺桿上靠近固定座的一側設有壓板，壓板上設有缺口，且螺桿位于缺口內，所述底座的頂部固定有鉆孔模板，且鉆孔模板上設有導向孔，且導向孔的四周設有與鋁制機殼相配合的定位螺孔。

優選的，所述鋁制機殼為伺服電機機殼，且定位柱和定位螺孔的位置均與鋁制機殼配合。

優選的，所述螺桿上設有外螺紋，鎖緊手柄的內壁上設有內螺紋，螺桿和鎖緊手柄的螺紋上均涂有潤滑油，且鎖緊手柄上設有防滑螺紋。

優選的，所述缺口的內徑大于螺桿的外徑。

本實用新型的有益效果為：

1、定位螺孔和固定柱相配合，可將鋁制機殼固定在底座上，鉆孔模板上設有導向孔，可提升鉆孔的精準性，避免對機殼鉆孔時因操作者用力不均而使鉆頭偏離預定打孔處產生的鉆孔偏離現象；

2、使用鎖緊手柄和壓板可將機殼擠壓在壓板與固定座之間，避免機殼晃動，能夠精準的打孔，提高了打孔效率，同時避免了機殼外壁漆層受損，保護了機殼外觀美觀。

本實用新型能夠準確的對130系列伺服電機機殼定位，并且將機殼穩定的固定在底座上，能夠機殼進行精準的定位打孔，且能夠保護機殼的外漆完整度，具有極強的實用性。

附圖說明

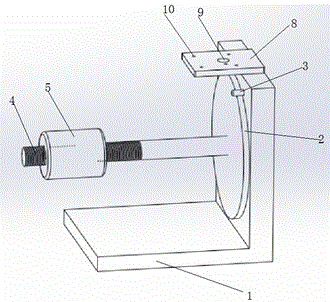

圖1為本實用新型提出的一種鋁制機殼的鉆孔工裝的結構示意圖；

圖2為本實用新型提出的一種鋁制機殼的鉆孔工裝的底座結構示意圖；

圖3為本實用新型提出的一種鋁制機殼的鉆孔工裝的壓板結構示意圖。

圖中：1底座、2固定座、3定位柱、4螺桿、5鎖緊手柄、6壓板、7缺口、8鉆孔模板、9導向孔、10定位螺孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，一種鋁制機殼的鉆孔工裝，包括底座1，底座1的內壁上設有固定座2，固定座2上設有定位柱3，且固定座2的中心位置上設有螺桿4，螺桿4上螺紋連接有鎖緊手柄5，且螺桿4上靠近固定座2的一側設有壓板6，壓板6上設有缺口7，且螺桿4位于缺口7內，底座1的頂部固定有鉆孔模板8，且鉆孔模板8上設有導向孔9，且導向孔9的四周設有與鋁制機殼相配合的定位螺孔10。

本實用新型，鋁制機殼為伺服電機130機殼，且定位柱3和定位螺孔10的位置均與鋁制機殼配合，螺桿4上設有外螺紋，鎖緊手柄5的內壁上設有內螺紋，螺桿4和鎖緊手柄5的螺紋上均涂有潤滑油，且鎖緊手柄5上設有防滑螺紋，減少鎖緊手柄5與螺桿4之間摩擦，轉動鎖緊手柄5省時省力，缺口7的內徑大于螺桿4的外徑，壓板6能夠在螺桿4上自由滑動。

工作原理：將鋁制機殼套裝螺桿4上，將鋁制機殼上的定位孔套接在固定柱3上，使用螺絲將鋁制機殼上的螺紋孔與鉆孔模板8上的定位螺孔10連接，將壓板6卡接在螺桿4上，使用壓板6壓緊鋁制機殼，并且使用轉動鎖緊手柄5將壓板6鎖緊，即可通過導向孔9向鋁制機殼鉆孔。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
