本發明涉及一種機械加工用的輔助設備，具體的說是一種圓輥車削用的快速冷卻裝置。

背景技術：

一般來說，傳統的圓輥加工中，車外圓是必不可少的一道加工環節，但是圓輥在車削之后，由于表面發燙，而導致人工難以拾取，并不能立馬投入至下一道工序進行加工，即使在車削加工后采用相應的冷卻方式或是采用其他工具輔助人工進行拾取，也會花費一定的時間，進而耽誤了整個圓輥加工的進程。

技術實現要素：

現為了減少圓輥整體制造的加工時間，加快加工速度，本發明提出了具有在車削加工的同時，可進行自動冷卻的一種圓輥車削用的快速冷卻裝置。

本發明所要解決的技術問題采用以下技術方案來實現：

一種圓輥車削用的快速冷卻裝置，包括腿架，所述腿架上部固裝有圓柱狀的圓筒，圓筒的左端、右端均為敞口；所述圓筒的外圓弧面上右側設有一圈輪齒，所述輪齒嚙合有直齒輪，所述直齒輪連接有電機，所述腿架的圓弧面上設有將電機、電機的軸均滑動安裝的滑動架。

所述圓筒的內側壁上沿水平方向均布有呈c形的隔板，所述隔板在水平方向上兩兩成對分布。

在每相鄰的兩對隔板中，位于右側的一對隔板前側端面與位于左側的一對隔板后側端面之間設有將二者相連的變動板，噴槍與變動板也可進行滑動配合，所述圓筒內部設有與隔板中最右側的一對隔板滑動配合的噴槍；噴槍在選用時，最好保證噴槍噴頭的前后長度與相鄰兩對隔板的間距進行適配。

所述電機的軸上通過軸承連接有l(wèi)形的轉架，所述轉架上開有與噴槍滑動配合的配合槽。

所述滑動架包括與電機滑動配合的大轉盤以及與電機的軸滑動配合的小轉盤。大轉盤、小轉盤均呈環形狀，使得電機能夠以沿圓筒軸線為圓心點進行轉動方式進行滑動。

在所述隔板中，位于最右側的一對隔板的右側端面處、位于最左側的一對隔板的左側端面處均安裝有封堵板。封堵板用于防止噴槍意外掉落。

本發明實現了對車外圓過程中的圓輥外圓弧面進行同步自動水冷的效果。相對于傳統技術，本發明的優點是，可自動控制噴槍在旋轉的同時，還能夠進行自右向左進行位移，即可隨同車刀進行運動，即車刀在圓輥外圓上每次車削完一處區域時，噴槍即可跟上進行水冷，使得冷卻速度快、冷卻效果好。

本發明的有益效果是：

本發明自動化程度高，通過輪齒導向作用以及隔板、變動板、配合槽與噴槍的滑動配合，使得噴槍能夠?qū)⑿D(zhuǎn)運動與向左滑移運動交替式進行，達到自動對車削中的圓輥外圓面進行自動水冷的效果，達到了節省加工時間，提高圓輥整體制造速度的功效。此外，本發明相對冷卻速度快、冷卻效果好。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1為本發明的主視圖；

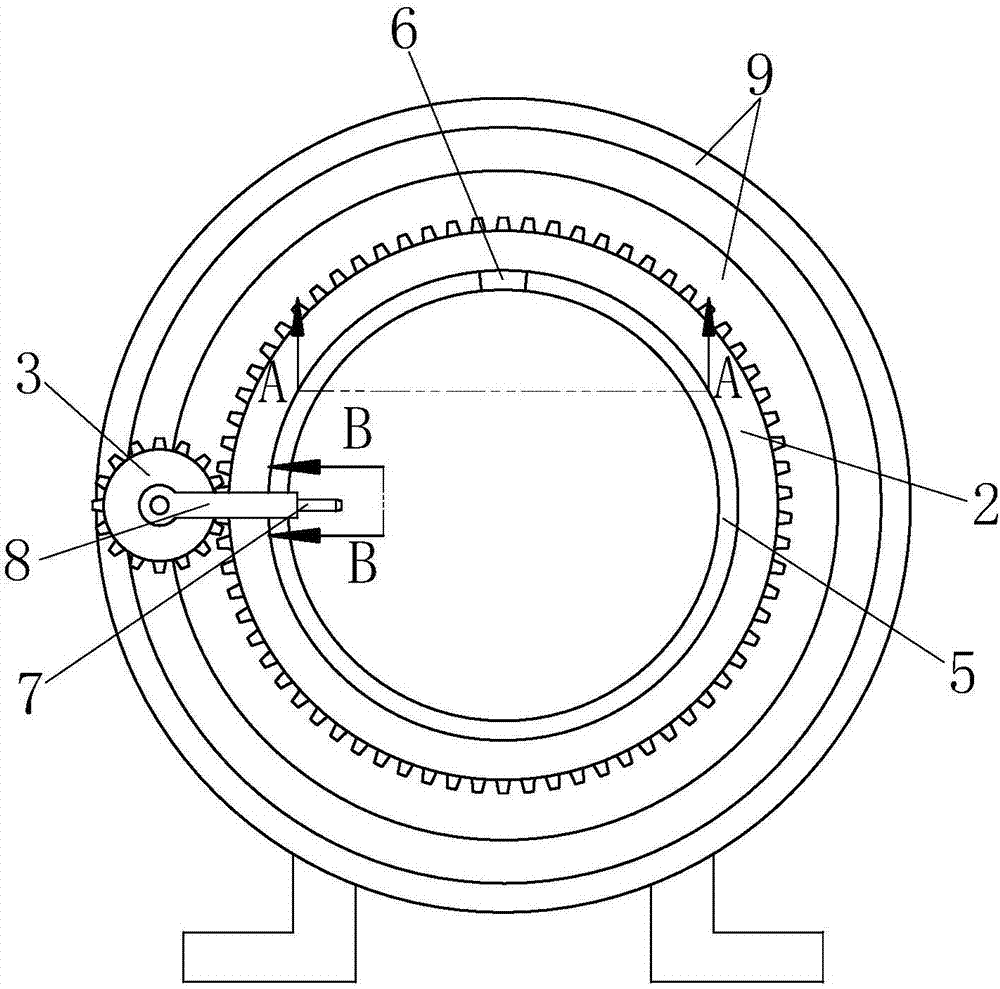

圖2為本發明的右視圖；

圖3為圖2的a-a剖視圖；

圖4為圖2的b-b剖視圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1至圖4所示，一種圓輥車削用的快速冷卻裝置，包括腿架1，所述腿架1上部固裝有圓柱狀的圓筒2，圓筒2的左端、右端均為敞口；所述圓筒2的外圓弧面上右側設有一圈輪齒2a，所述輪齒2a嚙合有直齒輪3，所述直齒輪3連接有電機4，所述腿架1的圓弧面上設有將電機4、電機4的軸均滑動安裝的滑動架9。

所述圓筒2的內側壁上沿水平方向均布有呈c形的隔板5，所述隔板5在水平方向上兩兩成對分布。

在每相鄰的兩對隔板5中，位于右側的一對隔板5前側端面與位于左側的一對隔板5后側端面之間設有將二者相連的變動板6，噴槍7與變動板6也可進行滑動配合，所述圓筒2內部設有與隔板5中最右側的一對隔板5滑動配合的噴槍7；噴槍7在選用時，最好保證噴槍7噴頭的前后長度與相鄰兩對隔板5的間距進行適配。

所述電機4的軸上通過軸承連接有l(wèi)形的轉架8，所述轉架8上開有與噴槍7滑動配合的配合槽8a。

所述滑動架9包括與電機4滑動配合的大轉盤91以及與電機4的軸滑動配合的小轉盤92。大轉盤91、小轉盤92均呈環形狀，使得電機4能夠以沿圓筒2軸線為圓心點進行轉動方式進行滑動。

在所述隔板5中，位于最右側的一對隔板5的右側端面處、位于最左側的一對隔板5的左側端面處均安裝有封堵板10。封堵板10用于防止噴槍7意外掉落。

本發明主要針對于在車床上進行車削的圓輥進行冷卻。使用前，需先將圓輥通過車床上的三抓卡盤進行固定，將噴槍7外接噴水管，初始狀態下，噴槍7滑動安裝在最右側的一對隔板5內，然后將圓筒2套在圓輥的圓弧外端，即使得圓筒2軸線與圓輥軸線共線，以此方式將本發明進行固定。

使用時，車刀在對圓輥進行車外圓面的同時，電機4帶動直齒輪3進行順時針旋轉，在該過程中，由于輪齒嚙合的導向作用，使得直齒輪3、轉架8以及電機4均能夠圍繞圓筒2的中心進行旋轉。而轉架8的旋轉能夠帶動噴槍7在隔板5內相對滑動，噴槍7在實現自動對車削中的圓輥進行噴水冷卻的同時，在順時針旋轉的運動趨勢下，噴槍7每次在一對隔板5內的行程行走完后，會通過變動板6、配合槽8a行走至靠左側的一對隔板5中繼續進行順時針旋轉行走，實現了對車外圓過程中的圓輥外圓弧面進行同步自動水冷的效果。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

技術總結
本發明涉及一種圓輥車削用的快速冷卻裝置，包括腿架，所述腿架上部固裝有圓柱狀的圓筒，圓筒的左端、右端均為敞口；圓筒的外圓弧面上右側設有一圈輪齒，輪齒嚙合有直齒輪，直齒輪連接有電機，腿架的圓弧面上設有將電機、電機的軸均滑動安裝的滑動架；圓筒的內側壁上沿水平方向均布有呈C形的隔板，隔板在水平方向上兩兩成對分布。本發明通過輪齒導向作用以及隔板、變動板、配合槽與噴槍的滑動配合，使得噴槍能夠?qū)⑿D(zhuǎn)運動與向左滑移運動交替式進行，達到自動對車削中的圓輥外圓面進行自動水冷的效果，達到了節省加工時間，提高圓輥整體制造速度的功效。此外，本發明相對冷卻速度快、冷卻效果好。

技術研發人員：汪建文
受保護的技術使用者：蕪湖思科生產力促進中心有限公司
技術研發日：2017.05.23
技術公布日：2017.07.25
