本發明涉及數控機床技術領域，具體為一種數控機床的刀套夾持裝置。

背景技術：

目前，在數控加工行業中，大多數企業數控車床都無法實現自動鉆孔加工，鉆孔所使用的刀具一般都為金屬材料制成，在不使用這些刀具時，會將這些刀具放置在專門的刀套內，以防止刀具受到損傷，起到保護作用，但現有刀具的刀口都很鋒利，使用硬力將其插入刀套內，會對刀套造成損壞，降低刀套的使用壽命，為此，我們提出一種數控機床的刀套夾持裝置。

技術實現要素：

本發明的目的在于提供一種數控機床的刀套夾持裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種數控機床的刀套夾持裝置，包括u型座，所述u型座相對的側壁上均開設有滑槽，所述滑槽內滑動連接有第一滑塊，所述第一滑塊的下端連接有第一彈簧，第一彈簧的另一端與滑槽的側壁連接，兩個所述第一滑塊相向的一端連接有套筒，所述套筒內插接有活塞桿，兩個所述活塞桿相向的一端通過刀套本體相連接，所述活塞桿的周向環繞連接有第三彈簧，且第三彈簧的一端與刀套本體的側壁連接，第三彈簧的另一端與第一滑塊連接，所述刀套本體的下端對稱鉸接有兩個第一直桿，所述第一直桿的另一端鉸接有第二滑塊，且第二滑塊與u型座底板的上端滑動連接。

優選的，所述活塞桿靠近刀套本體的一端開設有凹槽，所述凹槽內連接有第二彈簧，所述第二彈簧的另一端連接有磁鐵，所述刀套本體的側壁開設有與凹槽連通的通孔。

優選的，兩個所述第二滑塊相對的一端通過第四彈簧連接有第三滑塊，所述第三滑塊的上端鉸接有第二直桿，所述u型座的內側壁鉸接有位于滑槽下方的第三直桿，且第三直桿傾斜向下設置，所述第三直桿的另一端轉動連接有滾輪，滾輪與刀套本體的側壁滾動連接，所述第二直桿的另一端與第三直桿的中部鉸接。

優選的，所述磁鐵遠離第二彈簧的一端呈圓弧狀結構。

優選的，所述滾輪的滾動面周向設有防滑紋。

與現有技術相比，本發明的有益效果是：本數控機床的刀套夾持裝置，刀具插入到刀套本體內，在刀具的重力作用下，刀套本體在第一滑塊的滑動下下降，下壓第一直桿，在第二滑塊、第四彈簧、第三滑塊和第二直桿的帶動下，第三直桿靠近刀套本體側壁的一端向上移動，從而增大滾輪對刀套本體的擠壓力，使得刀套本體下降速度減緩，對刀套本體起到夾持作用，第四彈簧起到緩沖壓縮的作用，在刀具插入到刀套本體內時，磁鐵在刀具的吸引下，將穿過通孔與刀具相吸，增大對刀具的橫向拉力，從而削弱刀具下降的速度，很好的保護了刀套本體，減少刀具對刀套本體造成損傷，本發明結構簡單，緩沖效果佳，保護能力強，夾持穩定，延長了刀套本體的使用壽命，具有很強的實用性。

附圖說明

圖1為本發明結構示意圖；

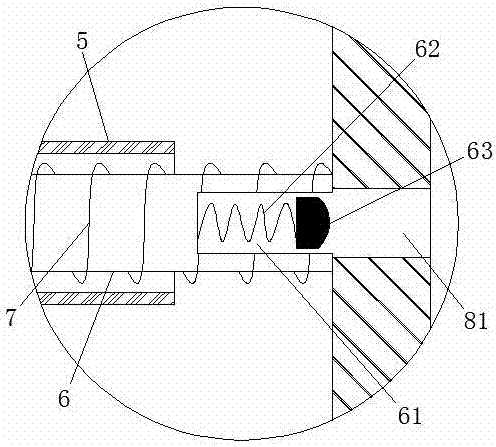

圖2為本發明a部放大結構示意圖。

圖中：u型座1、滑槽2、第一滑塊3、第一彈簧4、套筒5、活塞桿6、凹槽61、第二彈簧62、磁鐵63、第三彈簧7、刀套本體8、通孔81、第一直桿9、第二滑塊10、第四彈簧11、第三滑塊12、第二直桿13、第三直桿14、滾輪15。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：

一種數控機床的刀套夾持裝置，包括u型座1，u型座1相對的側壁上均開設有滑槽2，滑槽2內滑動連接有第一滑塊3，第一滑塊3的下端連接有第一彈簧4，第一彈簧4的另一端與滑槽2的側壁連接，兩個第一滑塊3相向的一端連接有套筒5，套筒5內插接有活塞桿6，兩個活塞桿6相向的一端通過刀套本體8相連接，活塞桿6的周向環繞連接有第三彈簧7，且第三彈簧7的一端與刀套本體8的側壁連接，第三彈簧7的另一端與第一滑塊3連接，活塞桿6靠近刀套本體8的一端開設有凹槽61，凹槽61內連接有第二彈簧62，第二彈簧62的另一端連接有磁鐵63，磁鐵63遠離第二彈簧62的一端呈圓弧狀結構，防止吸引刀具時發生碰撞，對刀具造成損傷，刀套本體8的側壁開設有與凹槽61連通的通孔81。

刀套本體8的下端對稱鉸接有兩個第一直桿9，第一直桿9的另一端鉸接有第二滑塊10，且第二滑塊10與u型座1底板的上端滑動連接，兩個第二滑塊10相對的一端通過第四彈簧11連接有第三滑塊12，第三滑塊12的上端鉸接有第二直桿13，u型座1的內側壁鉸接有位于滑槽2下方的第三直桿14，且第三直桿14傾斜向下設置，第三直桿14的另一端轉動連接有滾輪15，滾輪15與刀套本體8的側壁滾動連接，滾輪15的滾動面周向設有防滑紋，增大摩擦力，第二直桿13的另一端與第三直桿14的中部鉸接。

本數控機床的刀套夾持裝置，刀具插入到刀套本體8內，在刀具的重力作用下，刀套本體8在第一滑塊3的滑動下下降，下壓第一直桿9，在第二滑塊10、第四彈簧11、第三滑塊12和第二直桿13的帶動下，第三直桿14靠近刀套本體8側壁的一端向上移動，從而增大滾輪15對刀套本體8的擠壓力，使得刀套本體8下降速度減緩，對刀套本體8起到夾持作用，第四彈簧11起到緩沖壓縮的作用，在刀具插入到刀套本體8內時，磁鐵63在刀具的吸引下，將穿過通孔81與刀具相吸，增大對刀具的橫向拉力，從而削弱刀具下降的速度，很好的保護了刀套本體8，減少刀具對刀套本體8造成損傷，本發明結構簡單，緩沖效果佳，保護能力強，夾持穩定，延長了刀套本體8的使用壽命，具有很強的實用性。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明涉及數控機床技術領域，具體為一種數控機床的刀套夾持裝置，所述滑槽內滑動連接有第一滑塊，所述第一滑塊的下端連接有第一彈簧，兩個所述第一滑塊相向的一端連接有套筒，所述套筒內插接有活塞桿，兩個所述活塞桿相向的一端通過刀套本體相連接，所述活塞桿的周向環繞連接有第三彈簧，且第三彈簧的一端與刀套本體的側壁連接，第三彈簧的另一端與第一滑塊連接，所述刀套本體的下端對稱鉸接有兩個第一直桿，所述第一直桿的另一端鉸接有第二滑塊，且第二滑塊與U型座底板的上端滑動連接。本發明結構簡單，緩沖效果佳，保護能力強，夾持穩定，延長了刀套本體的使用壽命，具有很強的實用性。

技術研發人員：李從賓
受保護的技術使用者：李從賓
技術研發日：2017.06.01
技術公布日：2017.07.25
