本實用新型涉及一種模具的內部結構，特別是涉及一種模具的防上翹滑塊結構。

背景技術：

在采用模具進行生產時，當產品的結構橫跨模仁與滑塊，而對產品的角度(例如為垂直度)要求較高時，因?yàn)榛瑝K本體會在模仁里面翹動，因此在成型產品的瞬間會因此而影響產品相應部位的角度，無法滿足上述要求。

請參閱圖1，圖1繪示為現有技術的一種模具的滑塊結構示意圖。其中，模仁10內具有容設滑塊本體11的容設孔12，由圖可見，所述容設孔12的下半段上寬下窄，且呈弧度。采用該結構滑塊本體11會在模仁10里面翹動，因而會出現上述問題。

有鑒于此，實有必要開發一種模具的防上翹滑塊結構，以解決上述問題。

技術實現要素：

因此，本實用新型的目的是提供一種模具的防上翹滑塊結構，解決現有技術滑塊因?yàn)槁N動，而影響產品成型后相應部位角度問題。

為了達到上述目的，本實用新型提供的模具的防上翹滑塊結構，包括：

滑塊，其包括滑塊本體及固定于所述滑塊本體一側的導軌，所述滑塊本體下端的兩側具有上窄下寬的斜面；

模仁，其內具有限位側壁，所述限位側壁與所述滑塊本體的所述斜面配合限位。

可選的，所述導軌為T型導軌。

可選的，所述滑塊本體與所述導軌一體成型。

相較于現有技術，利用本實用新型的模具的防上翹滑塊結構，由于所述滑塊本體的下端具有上窄下寬的斜面，而所述模仁對應的具有限位側壁，從而可有效地對所述滑塊本體進行限位，避免滑塊的上翹，確保產品成型后相應部位的角度準確。

【附圖說明】

圖1繪示為現有技術的一種模具的滑塊結構示意圖。

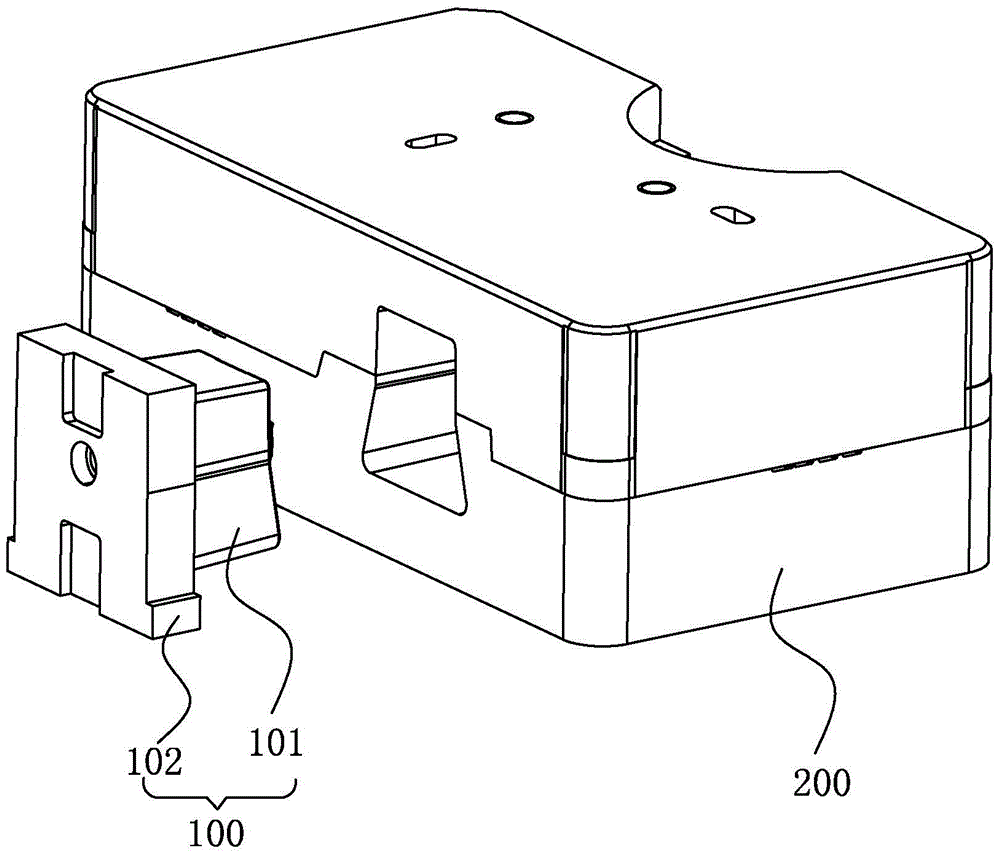

圖2繪示為本實用新型的一種模具的防上翹滑塊結構分解示意圖。

圖3繪示為本實用新型的一種模具的防上翹滑塊結構的滑塊示意圖。

圖4繪示為本實用新型的一種模具的防上翹滑塊結構組裝示意圖。

【具體實施方式】

請結合參閱圖2-4，圖2繪示為本實用新型的一種模具的防上翹滑塊結構分 解示意圖、圖3繪示為本實用新型的一種模具的防上翹滑塊結構的滑塊示意圖、圖4繪示為本實用新型的一種模具的防上翹滑塊結構組裝示意圖。

為了達到上述目的，本實用新型提供的模具的防上翹滑塊結構，包括：

滑塊100，其包括滑塊本體101及固定于所述滑塊本體101一側的導軌102，所述滑塊本體101下端的兩側具有上窄下寬的斜面；

模仁200，其內具有限位側壁，所述限位側壁與所述滑塊本體101的所述斜面配合限位。

其中，所述導軌102為T型導軌。

其中，所述滑塊本體101與所述導軌102一體成型。

相較于現有技術，利用本實用新型的模具的防上翹滑塊結構，由于所述滑塊本體101的下端具有上窄下寬的斜面，而所述模仁200對應的具有限位側壁，從而可有效地對所述滑塊本體101進行限位，避免滑塊100的上翹，確保產品成型后相應部位的角度準確。

需指出的是，本實用新型不限于上述實施方式，任何熟悉本專業的技術人員基于本實用新型技術方案對上述實施例所作的任何簡單修改、等同變化與修飾，都落入本實用新型的保護范圍內。
