本實用新型涉及一種電機定子沖片以及應用其的定子鐵芯及電機。

背景技術：
：

如圖1、圖2所示，現有電機的定子沖片，包括兩塊半沖片(2a)，半沖片(2a)包括齒部(21a)、軛部、齒槽以及兩端的結合部(22a)，結合部(22a)位于齒部(21a)，兩端的結合部(22a)的寬度相等。若干塊半沖片(2a)相互對齊、疊加形成半鐵芯(3a)，兩塊半鐵芯(3a)周向拼接成定子鐵芯，總是存在縫隙，錯位現象，電機在通電運行過程中，鐵芯漏磁，導致電機效率低，性能滿足不了要求。

技術實現要素：
：

本實用新型的目的是提供一種電機定子沖片以及應用其的定子鐵芯及電機，能有效解決現有技術中兩半鐵芯拼接時存在縫隙，錯位現象的技術問題。

本實用新型的目的是通過下述技術方案予以實現的。

本實用新型的第一個目的是提供一種電機定子沖片，包括左半沖片和右半沖片，左半沖片和右半沖片拼接成環形定子沖片，左半沖片包括軛部、若干齒部、若干齒槽、第一結合部和第二結合部，第一結合部和第二結合部處于齒部上，右半沖片包括軛部、若干齒部、若干齒槽、第三結合部和第四結合部，第三結合部和第四結合部位于齒部，所述的第一結合部和第三結合部結合形成一個齒部，第二結合部和第四結合部結合形成一個齒部，所述的第一結合部和第二結合部的寬度不等，第三結合部和第四結合部的寬度不等。

上述所述的第一結合部和第三結合部結合處形成接合直線L1，第二結合部和第四結合部結合處形成接合直線L2，接合直線L1與接合直線L2是錯開的。

上述所述的左半沖片的反面即是右半沖片的正面。

本實用新型的第二個目的是提供一種電機定子鐵芯，包括左半鐵芯和右半鐵芯，所述的左半鐵芯由左半沖片疊裝而成，疊成的左半鐵芯包括第一拼接部，第一拼接部具有間隔的第一凸塊和第一凹槽，所述的右半鐵芯由右半沖片疊裝而成，疊成的右半鐵芯包括第二拼接部，第二拼接部具有間隔的第二凸塊和第二凹槽，第一凸塊嵌入第二凹槽里面，第二凸塊嵌入第一凹槽里面，左半鐵芯和右半鐵芯周向拼接形成定子鐵芯。

上述所述的左半鐵芯由若干塊左半沖片疊裝而成，若干塊左半沖片按一片正面朝上、一片反面朝上的方式交替疊加形成，所述的右半鐵芯由若干塊右半沖片疊裝而成，若干塊右半沖片按一片正面朝上、一片反面朝上的方式交替疊加形成。

上述所述的左半鐵芯由若干塊左半沖片疊裝而成，若干塊左半沖片按連續多片正面朝上、連續多片反面朝上依次對齊，然后交替疊加而成，所述的右半鐵芯由若干塊右半沖片疊裝而成，若干塊右半沖片按連續多片正面朝上、連續多片反面朝上依次對齊，然后交替疊加而成。

在上述所述的左半鐵芯的第一拼接部的外周面上凸出第一半凸塊，在所述的右半鐵芯的第二拼接部的外周面上凸出第二半凸塊，第一半凸塊與第二半凸塊拼接形成一個完整凸塊。

上述所述的第一半凸塊與第二半凸塊通過焊接固定。

本實用新型的第三個目的是提供一種電機，包括定子，所述的定子包括定子鐵芯，所述定子鐵芯為上述所述的定子鐵芯。

本實用新型與現有技術相比，具有如下效果：

1)將電機定子沖片的左半沖片的第一結合部和第二結合部的寬度設計成不等，右半沖片第三結合部和第四結合部的寬度設計成不等，可以有效避免鐵芯塊拼接時存在縫隙，錯位現象，避免電機在通電運行過程中鐵芯漏磁，導致電機效率低，性能滿足不了要求的問題，有效保障電機的工作性能；

2)左半鐵芯的第一拼接部上設置有間隔的第一凸塊和第一凹槽，右半鐵芯的第二拼接部上設置有間隔的第二凹槽和第二凸塊，第一凸塊嵌入第二凹槽里面，第二凸塊嵌入第一凹槽里面，左半鐵芯和右半鐵芯周向拼接形成定子鐵芯，可以有效避免鐵芯塊拼接時存在縫隙，錯位現象，避免電機在通電運行過程中鐵芯漏磁，導致電機效率低，性能滿足不了要求的問題，有效保障電機的工作性能；

3)左半鐵芯由若干塊左半沖片疊裝而成，若干塊左半沖片按一片正面朝上、一片反面朝上的方式交替疊加而成，右半鐵芯由若干塊右半沖片疊裝而成，若干塊右半沖片按一片正面朝上、一片反面朝上的方式交替疊加而成，即可以有效避免鐵芯塊拼接時存在縫隙，錯位現象，避免電機在通電運行過程中鐵芯漏磁，同時能方便、簡單的使得左半鐵芯的第一拼接部形成間隔的第一凸塊和第一凹槽，右半鐵芯的第二拼接部形成間隔的第二凹槽和第二凸塊，提高生產效率；

4)左半鐵芯由若干塊左半沖片疊裝而成，若干塊左半沖片按連續多片正面朝上、連續多片反面朝上依次對齊，然后交替疊加而成，所述的右半鐵芯由若干塊左半沖片疊裝而成，若干塊左半沖片按連續多片正面朝上、連續多片反面朝上依次對齊，然后交替疊加而成，即可以有效避免鐵芯塊拼接時存在縫隙，錯位現象，避免電機在通電運行過程中鐵芯漏磁，同時能方便、簡單的使得左半鐵芯的第一拼接部形成間隔的第一凸塊和第一凹槽，右半鐵芯的第二拼接部形成間隔的第二凹槽和第二凸塊，提高生產效率；

5)左半沖片的反面就是左半沖片的正面，降低生產、管理難度，提高效率，節約成本。

附圖說明：

圖1是現有技術定子的半沖片正視圖。

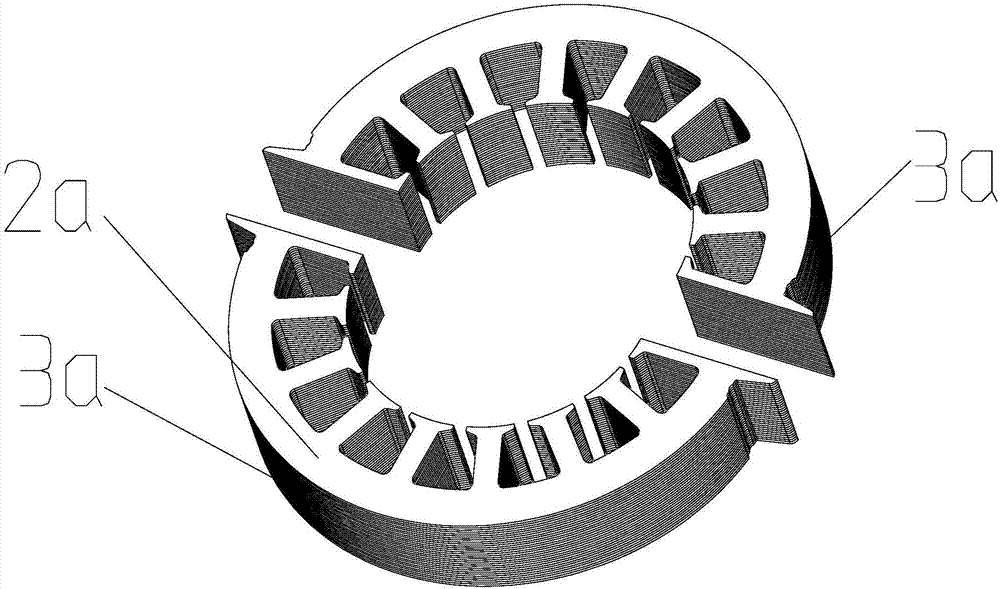

圖2是現有技術的定子鐵芯的爆炸圖；

圖3是本實用新型定子沖片的正視圖；

圖4是本實用新型左半沖片的正視圖；

圖5是本實用新型右半沖片的正視圖；

圖6是本實用新型左半鐵芯的立體圖；

圖7是本實用新型定子鐵芯的立體圖；

圖8是本實用新型定子鐵芯的爆炸圖；

圖9是圖8中的A的局部放大圖；

具體實施方式：

下面通過具體實施例并結合附圖對本實用新型作進一步詳細的描述。

如圖3至圖9所示，本實施例提供的是一種電機定子沖片，包括左半沖片2和右半沖片3，左半沖片2和右半沖片3拼接成環形定子沖片1，左半沖片2包括軛部、若干齒部100、若干齒槽200、第一結合部21和第二結合部22，第一結合部21和第二結合部22處于齒部100上，右半沖片3包括軛部、若干齒部100、若干齒槽200、第三結合部31和第四結合部32，第三結合部31和第四結合部32位于齒部100，所述的第一結合部21和第三結合部31結合形成一個齒部100，第二結合部22和第四結合部32結合形成一個齒部100，所述的第一結合部21和第二結合部22的寬度不等，第三結合部31和第四結合部32的寬度不等。

所述的第一結合部21和第三結合部31結合處形成接合直線L1，第二結合部22和第四結合部32結合處形成接合直線L2，接合直線L1與接合直線L2是錯開的。

所述的左半沖片2的反面即是右半沖片3的正面。

一種電機定子鐵芯，包括左半鐵芯4和右半鐵芯5，所述的左半鐵芯4由左半沖片2疊裝而成，疊成的左半鐵芯4包括第一拼接部41，第一拼接部41具有間隔的第一凸塊411和第一凹槽412，所述的右半鐵芯5由右半沖片3疊裝而成，疊成的右半鐵芯5包括第二拼接部51，第二拼接部51具有間隔的第二凸塊511和第二凹槽512，第一凸塊411嵌入第二凹槽512里面，第二凸塊511嵌入第一凹槽412里面，左半鐵芯4和右半鐵芯5周向拼接形成定子鐵芯。

所述的左半鐵芯4由若干塊左半沖片2疊裝而成，若干塊左半沖片2按一片正面朝上、一片反面朝上的方式交替疊加形成，所述的右半鐵芯5由若干塊右半沖片3疊裝而成，若干塊右半沖片3按一片正面朝上、一片反面朝上的方式交替疊加形成。

所述的左半鐵芯4由若干塊左半沖片2疊裝而成，若干塊左半沖片2按連續多片正面朝上、連續多片反面朝上依次對齊，然后交替疊加而成，所述的右半鐵芯5由若干塊右半沖片3疊裝而成，若干塊右半沖片3按連續多片正面朝上、連續多片反面朝上依次對齊，然后交替疊加而成。

在所述的左半鐵芯4的第一拼接部41的外周面上凸出第一半凸塊413，在所述的右半鐵芯5的第二拼接部51的外周面上凸出第二半凸塊513，第一半凸塊413與第二半凸塊513拼接形成一個完整凸塊。

所述的第一半凸塊413與第二半凸塊513通過焊接固定。

一種電機，包括定子，所述的定子包括定子鐵芯，所述定子鐵芯為前面所述的定子鐵芯。

以上實施例為本實用新型的較佳實施方式，但本實用新型的實施方式不限于此，其他任何未背離本實用新型的精神實質與原理下所作的改變、修飾、替代、組合、簡化，均為等效的置換方式，都包含在本實用新型的保護范圍之內。
