本實用新型屬于醫療器械技術領域，涉及一種胸主動脈覆膜支架回收裝置。

背景技術：

近年來，伴隨著我國生活水平的提高和人口老齡化趨勢，以及高血壓患者檢出率和有效控制率不高，主動脈疾病發病趨勢日益惡化。而胸主動脈的一些常見高危疾病如胸主動脈瘤、主動脈夾層等。胸主動脈瘤表現為主動脈逐漸擴張，最后直至破裂出血，由于很多患者在瘤體破裂前并無癥狀，常常導致大出血死亡，而一旦瘤體破裂，24小時生存率僅為50％，6天后生存率為30％，目前全球總體死亡率超過70％。臨床上，主動脈擴張性疾病傳統治療方法為開放性手術，如傳統的胸、腹主動脈瘤的手術方式是在氣管插管的全身麻醉下，在胸部斜位或腹部正中切一個長30cm以上的口，用人造血管替代病變的主動脈。然而，巨創開腹或開胸手術，主動脈血流的阻斷，內臟或者脊髓缺血打擊，人造血管吻合口滲血以及術后切口并發癥等，使得傳統手術風險較大，而且需要長時間的重癥監護(ICU)。目前胸主動脈腔內修復術(TEVAR)是一種新型的微創的血管腔內手術方法，該方法是通過股動脈的切口，將覆膜支架經輸送器送到胸主動脈的病變部位，保護病變血管，修復主動脈病變，從而避免了開刀手術。胸主動脈腔內修復術(TEVAR)其與傳統開放性手術而言，胸主動脈腔內修復術(TEVAR)的圍手術期死亡率和致殘率較低，住院時間短，但兩者中期療效相似。因此這種新型微創的血管腔內手術方法被越來越多的醫生及患者所認可，成為了主流的治療方式。但是由于覆膜支架有一定期限的壽命，并且在使用中也會出現覆膜支架在主動脈中偏移、損壞等問題，使得覆膜支架必須從主動脈中取出，現有的取出方式是對覆膜支架對應的血管全部切開，再將覆膜支架從血管中取出。這種手術方式創傷大、恢復時間長，不利于再次植入覆膜支架。

技術實現要素：

本實用新型要解決的技術問題在于，針對現有技術的缺陷，提供一種切口小、創傷小、恢復時間短，能再次植入覆膜支架的胸主動脈覆膜支架回收裝置。

本實用新型解決其技術問題所采用的技術方案是：

一種胸主動脈覆膜支架回收裝置，

包括回收管；

所述回收管設有至少一端開口的回收腔，在回收腔中穿裝有用于固定覆膜支架的固定牽拉機構；

所述固定牽拉機構包括用于鉤掛覆膜支架的鉤掛組件、牽拉鉤掛組件的牽拉組件；

所述牽拉組件連接在鉤掛組件后端，并從回收管后端穿出；所述鉤掛組件從回收管前端伸出，用以鉤掛覆膜支架。

所述的胸主動脈覆膜支架回收裝置中，優選所述回收管為順應覆膜支架形狀彎曲變形的柔性回收管。

所述的胸主動脈覆膜支架回收裝置中，優選所述回收管前端設有利于回收管在血管中推進的推進件，所述推進件與回收管內壁和外壁平滑過渡。

所述的胸主動脈覆膜支架回收裝置中，優選所述鉤掛組件包括至少兩個長掛鉤、固定座，所述固定座與牽拉組件固定連接，所述長掛鉤與固定座轉動連接，所述長掛鉤前端向中心翻折形成掛住覆膜支架的鉤頭。

所述的胸主動脈覆膜支架回收裝置中，優選所述回收裝置設有用于鎖定鉤掛組件位置的鎖定件，所述鎖定件與固定座連接，長掛鉤順縱向間隔設置有多個缺口，所述缺口卡入鎖定件將長掛鉤鎖定。

所述的胸主動脈覆膜支架回收裝置中，優選所述回收裝置設有用于鎖定鉤掛組件位置的鎖定件，所述鎖定件包括鎖定盤，所述鎖定盤設有多個與長掛鉤配合插裝的插口，所述長掛鉤插入插口并與鎖定盤凹凸配合鎖定長掛鉤。

所述的胸主動脈覆膜支架回收裝置中，優選所述長掛鉤上設有鎖定舌，所述插口內壁設有鎖定槽，所述長掛鉤上的鎖定舌卡入鎖定槽實現凹凸配合鎖定；或者所述長掛鉤上設有凹槽，鎖定盤上設有凸起，所述長掛鉤上的凹槽與鎖定盤上的凸起配合實現鎖定。

所述的胸主動脈覆膜支架回收裝置中，優選所述鉤掛組件包括多個用于鉤掛覆膜支架的鎖定鉤，所述鎖定鉤各自連接有牽引組件，且牽引組件后部匯集在一起；或者多個鎖定鉤后端共同連接一個牽引組件。

所述的胸主動脈覆膜支架回收裝置中，優選所述鎖定鉤上設有開口、以及閉合開口的擋件。

所述的胸主動脈覆膜支架回收裝置中，優選所述牽引組件為拉桿或拉線，所述拉桿或拉線與鉤掛組件后端固定連接。

本實用新型的回收裝置，只需在對應覆膜支架的前端位置開有一個很小的創口，采用固定牽拉機構先將覆膜支架固定并且維持其位置，通過回收管向血管內推進，將覆膜支架回收至回收管中，再將回收管抽出。采用回收管回收，可以很完整將覆膜支架收取，并且手術時間短、創口小、易恢復，并且還能在原來位置繼續放置新的覆膜支架。

附圖說明

下面將結合附圖及實施例對本實用新型作進一步說明，附圖中：

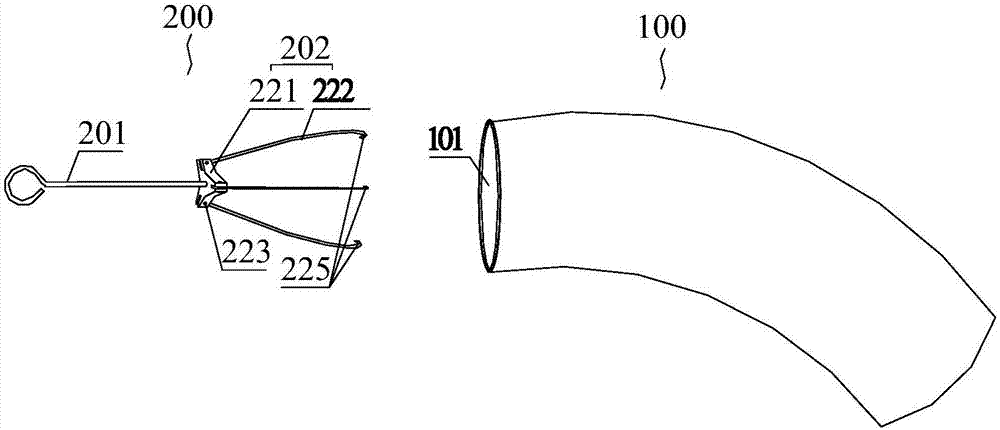

圖1是本實用新型實施例的結構示意圖；

圖2是本實用新型實施例的回收管彎曲的結構示意圖；

圖3是本實用新型實施例的回收管前端第一種實施方式的結構示意圖；

圖4是本實用新型實施例的回收管前端第二種實施方式的結構示意圖；

圖5是本實用新型實施例的回收管與固定牽拉機構裝配在一起的結構示意圖；

圖6-7是本實用新型實施例的鉤掛覆膜支架之前二者位置關系的結構示意圖；

圖8是本實用新型實施例的鉤掛覆膜支架之后二者位置關系的結構示意圖；

圖9是本實用新型實施例的牽引組件的第二種實施方式的結構示意圖；

圖10是本實用新型實施例的鉤掛組件和牽引組件的第二種實施方式結構示意圖；

圖11是圖1中I-I剖視圖；

圖12是本實用新型實施例的長掛鉤與鎖定盤鎖定的結構示意圖。

具體實施方式

為了對本實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖詳細說明本實用新型的具體實施方式。

方位定義：靠近覆膜支架的方向為前，相對方向為后。

如圖1-12所示，一種胸主動脈覆膜支架回收裝置，包括回收管100；所述回收管100設有至少一端開口的回收腔101，在回收腔101中穿裝有用于固定覆膜支架300的固定牽拉機構200；所述固定牽拉機構200包括用于鉤掛覆膜支架300的鉤掛組件202、牽拉鉤掛組件202的牽拉組件201；如圖5所示，所述牽拉組件201連接在鉤掛組件202后端，并從回收管100后端穿出；所述鉤掛組件202從回收管100前端伸出，用以鉤掛覆膜支架300。

如圖1、2、5-8所示，回收裝置的主要部分為回收管100，回收管100的主要作用是用于回收覆膜支架300，因此，回收管100必須有空腔結構，且至少一端開口，回收管100的開口朝向覆膜支架300。由于血管內的覆膜支架300為非直線形，則如圖2、7所示，優選所述回收管100為順應覆膜支架300形狀彎曲變形的柔性回收管。柔性回收管選擇適合用于人體的高分子材料或金屬材料制成的軟管。

回收管100至少前端為全開口，用于收納覆膜支架300，優選所述回收管100前端設有利于回收管100在血管中推進的推進件111，所述推進件111與回收管100內壁和外壁平滑過渡。由于回收管100要在血管與覆膜支架300之間前行，回收管100的壁厚會影響到前推，則在回收管100前端加設推進件111，推進件111的截面形狀適合回收管100的運動，如圖3、4所示，可以選擇回收管100的截面為弧形、無尖端的錐形、前端弧形無尖角的三角形等各種形狀。推進件111沿回收管100前端面一周設置。

回收管100前端開口，則后端面設有用于通過鉤掛組件202的孔。回收管100兩端開口，則回收管100設有兩端貫通的回收腔101。回收管100的直徑與主動脈血管直徑相當或稍小于血管直徑。

如圖1、2、5-8所示，所述的胸主動脈覆膜支架300回收裝置中，鉤掛組件202有多種實施方式，其中優選的第一種實施方式為：所述鉤掛組件202包括至少兩個長掛鉤222、固定座221，所述固定座221與牽拉組件201固定連接，牽拉組件201拉動固定座221使得整個鉤掛組件202保持鉤掛。所述長掛鉤222與固定座221轉動連接，轉動后長掛鉤222張開，長掛鉤222的長度與其張開后與覆膜支架300的直徑相當，長掛鉤222直接鉤掛住覆膜支架300端部，如圖6、7、8所示，由于覆膜支架300端部為網狀或波浪形結構，則長掛鉤222直接穿過網狀結構的網孔即可鉤掛。長掛鉤222與固定座221轉動連接的方式多種，采用銷釘223、鉸接等任何轉動連接方式。所述長掛鉤222前端向中心翻折形成掛住覆膜支架300的鉤頭225。鉤頭225向中心翻轉可以防止鉤頭225對血管內壁的損傷。

長掛鉤222設置的數量根據實際使用的要求確定，一般為了鉤掛平衡，至少設置兩個，且沿回收裝置軸向或固定座221中心均勻設置。長掛鉤222的形狀不作限定，其截面可以為任何形狀：圓形、橢圓、帶有倒角的多邊形等，優選圓形。

為了防止鉤掛后的鉤掛組件202脫離覆膜支架300，則優選所述回收裝置設有用于鎖定鉤掛組件202位置的鎖定件203，鎖定件203同樣適用于所有結構的鉤掛組件202。

鎖定件203第一種實施方式為：所述鎖定件203與固定座221連接，長掛鉤222順縱向間隔設置有多個缺口(圖中未示出)，所述缺口卡入鎖定件203將長掛鉤222鎖定。鎖定件203與固定座221的連接可以是固定的，也可以是轉動連接，鎖定件203延伸至長掛鉤222，與長掛鉤222上設置的缺口配合卡接。長掛鉤222上的缺口設置在長掛鉤222的內側，防止鎖定件203影響回收管100的運動。鎖定件203可以為鎖定環、鎖定片等結構，只需能卡入缺口都適用本實用新型。

如圖1、11所示，鎖定件203的第二種實施方式為：優選所述回收裝置設有用于鎖定鉤掛組件202位置的鎖定件203，所述鎖定件203包括鎖定盤231，所述鎖定盤231設有多個與長掛鉤222配合插裝的插口232，所述長掛鉤222插入插口232并與鎖定盤231凹凸配合鎖定長掛鉤222。

具體的講，如圖12所示，所述長掛鉤222上設有鎖定舌235，所述插口內壁設有鎖定槽236，所述長掛鉤222上的鎖定舌235卡入鎖定槽236實現凹凸配合鎖定。或者所述長掛鉤222上設有凹槽(圖中未示出)，鎖定盤231上設有凸起，所述長掛鉤222上的凹槽與鎖定盤231上的凸起配合實現鎖定。鎖定盤231有一定厚度，便于在鎖定盤231側面設置鎖定槽236。

如圖10所示，鉤掛組件202第二種實施方式為：所述鉤掛組件202包括多個用于鉤掛覆膜支架300的鎖定鉤227，所述鎖定鉤227各自連接有牽引組件201，且牽引組件201后部匯集在一起；或者多個鎖定鉤227后端共同連接一個牽引組件201。鎖定鉤227可以直接鎖定，無需另外設置鎖定件203。鎖定鉤227的結構為：所述鎖定鉤227上設有開口、以及閉合開口的擋件226。擋件彈性226連接在鎖定鉤227上，鎖定時打開，鎖定后回彈阻擋開口。

所述牽引組件201的實施方式可以有多種，可以是硬接結構也可以為軟接結構，具體牽引組件201為如圖1所示的拉桿或者是如圖9、10所示的拉線，所述拉桿或拉線與鉤掛組件202后端固定連接。

如果牽引組件201為如圖10所示的軟接的拉線，則拉線可以分別與每個長掛鉤222或鎖定鉤固定連接，也可以通過連接線先連接再與拉線固定連接在一起。
