本發明屬于鋼軌安裝、維護技術領域，涉及一種鋼軌提升裝置。

背景技術：

軌道衡固定道床鋼軌的水平度直接影響計量精度，為了確保計量精度，韶鋼每年都要對四臺進出廠計量軌道衡進行年修，鐵水秤2-3年也必須大修一次，在年修、大修作業項目施工過程中，鋼軌標高的調整精度要求高，工作量大。過去，需要調整標高的時候，用鋼釬翹起鋼軌后通過加減墊片進行鋼軌標高調整，這鐘方法作業時，起升鋼軌需要6~8個男員工同時用鋼釬施力，工作效率低，配合不好的情況下容易出安全事故，后來購置了一批矮型千斤頂，直接放在鋼軌下方向上頂起鋼軌，由于千斤頂單邊受力，千斤頂很容易損壞，而且千斤頂的行程短，無法一次性將鋼軌起升足夠的高度，工作效率還是很低。由于有的軌道衡固定道床進行了二次灌漿，矮型千斤頂也無法放進鋼軌底部。固定道床鋼軌水平度調整作業工作效率低，勞動強度大，易出安全事故。

技術實現要素：

為了克服現有技術的上述缺點，本發明提供一種鋼軌提升裝置，能夠利用剪切力學原理安全高效的進行鋼軌提升作業，提高檢修作業效率。

本發明解決其技術問題所采用的技術方案是：一種鋼軌提升裝置，由吊掛連接鋼板、螺栓以及橫梁組成；其中橫梁中間焊有掛耳，兩端焊有鋼管圈，掛耳上安掛有吊掛連接鋼板，吊掛連接鋼板通過螺栓穿聯在一起，吊掛連接鋼板底部設有鉤角用于夾緊鋼軌。

所述橫梁長度為650mm。

所述橫梁由千斤頂支撐，橫梁中間焊有10毫米厚的加強筋板。

所述掛耳厚度為8毫米。

鋼管圈型號為dn80，長10mm。

所述吊掛連接鋼板上設有開孔用于螺栓穿入，吊掛連接鋼板之間保持合適的孔距。

所述吊掛連接鋼板通過之間通過不同型號的螺栓穿聯起來。

本發明的有益效果是：在軌道衡標高調整作業中，使用這樣的起軌夾緊裝置調整固定道床鋼軌標高，因起升高度可一次性起升180毫米，加減墊片調整鋼軌標高的工作效率比原來提高一倍以上，而且，由于機械千斤頂具有良好的自鎖性能，橫梁兩端焊有鋼管圈固定千斤頂頭部，起升鋼軌作業非常安全，由于檢修效率大幅提高，同時可降低成本，大大減輕作業人員勞動強度，有較高的實用和推廣價值。

附圖說明

圖1是本發明結構示意圖；

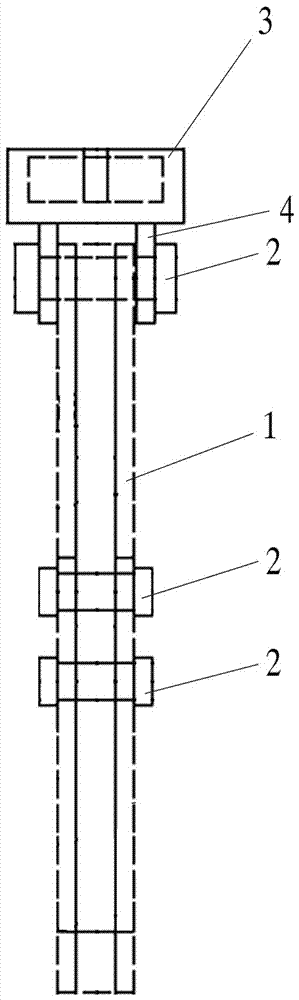

圖2是本發明側視圖。

圖中1-吊掛連接鋼板，2-螺栓，3-橫梁，4-掛耳，5-鋼管圈，6-鉤角，7-千斤頂。

具體實施方式

下面結合附圖和實施例對本發明進一步說明。

參見圖1和圖2，一種鋼軌提升裝置，由吊掛連接鋼板、螺栓以及橫梁組成；其中橫梁中間焊有掛耳，兩端焊有鋼管圈，掛耳上安掛有吊掛連接鋼板，吊掛連接鋼板通過螺栓穿聯在一起，吊掛連接鋼板底部設有鉤角用于夾緊鋼軌。

所述橫梁長度為650mm。

所述橫梁由千斤頂支撐，橫梁中間焊有10毫米厚的加強筋板。

所述掛耳厚度為8毫米。

鋼管圈型號為dn80，長10mm。

所述吊掛連接鋼板上設有開孔用于螺栓穿入，吊掛連接鋼板之間保持合適的孔距。

所述吊掛連接鋼板通過之間通過不同型號的螺栓穿聯起來。

在軌道衡標高調整作業中，使用這樣的起軌夾緊裝置調整固定道床鋼軌標高，因起升高度可一次性起升180毫米，加減墊片調整鋼軌標高的工作效率比原來提高一倍以上，而且，由于機械千斤頂具有良好的自鎖性能，橫梁兩端焊有鋼管圈固定千斤頂頭部，起升鋼軌作業非常安全，由于檢修效率大幅提高，同時可降低成本，大大減輕作業人員勞動強度，有較高的實用和推廣價值。

技術特征：

技術總結
本發明涉及一種鋼軌提升裝置，由吊掛連接鋼板、螺栓以及橫梁組成；其中橫梁中間焊有掛耳，兩端焊有鋼管圈，掛耳上安掛有吊掛連接鋼板，吊掛連接鋼板通過螺栓穿聯在一起，吊掛連接鋼板底部設有鉤角用于夾緊鋼軌。在軌道衡標高調整作業中，使用這樣的起軌夾緊裝置調整固定道床鋼軌標高，因起升高度可一次性起升180毫米，加減墊片調整鋼軌標高的工作效率比原來提高一倍以上，而且，由于機械千斤頂具有良好的自鎖性能，橫梁兩端焊有鋼管圈固定千斤頂頭部，起升鋼軌作業非常安全，由于檢修效率大幅提高，同時可降低成本，大大減輕作業人員勞動強度，有較高的實用和推廣價值。

技術研發人員：黃德亮;徐新育;林智光;張國鳳;張達;黨茹鵬;郭億嬌;鄧壽明;李錦輝;龐偉聰;邱永聰;林基偉;胡媛
受保護的技術使用者：廣東韶鋼工程技術有限公司
技術研發日：2017.03.13
技術公布日：2017.07.28
