本實用新型涉及一種數學教學用的尺具。

背景技術：

教師在進行數學授課時，經常需要畫長線，以表示延伸線或構造線，現有的辦法是通過單個的尺具進行多次延長，通過該種方法畫出的線條的直線度較差，同時現有技術中的尺具在長時間使用后刻度會磨損，影響正常讀取。

技術實現要素：

本實用新型要解決的技術問題是提供一種數學教學用的尺具，本裝置通過插部和插槽的配合可以進行多個組合，方便畫長線條，同時本裝置通過設置導向桿方便畫出平行線，同時本裝置可以單獨對刻度條進行更換，確保刻度條上的刻度始終處于清晰狀態。

為解決上述問題，本實用新型采用如下技術方案：

一種數學教學用的尺具，包括尺體，所述尺體的左端設置有插部，所述插部具有一個傾斜設置的上表面，所述尺體的右端設置有配合所述插部的插槽，所述插部契合所述插槽，在所述尺體的頂部設置有貫穿至所述插槽的階梯孔，所述插部的上表面設置有配合所述階梯孔的螺紋孔，在所述階梯孔和所述螺紋孔之間配合有螺絲，所述尺體前、后端面的底部位置處設置有凹槽，在所述尺體的底部設置有刻度條，所述刻度條配合在兩個所述凹槽之間，所述凹槽的頂部設置有定位槽，所述刻度條的頂部設置有配合所述定位槽的定位片，所述定位片與所述定位槽之間配合有第一螺絲，所述尺體的前端面的中部位置處設置有固定套，所述固定套與所述尺體之間配合有第二螺絲，在所述固定套內配合有導向桿，所述固定套與所述導向桿之間配合有手擰螺絲。

優選地，所述尺體的頂部設置有擺放粉筆用的擺放槽，所述擺放槽為圓弧形槽。

優選地，所述尺體的PVC塑料尺體，所述尺體為實心結構，所述尺體的厚度為3mm-6mm。

優選地，所述刻度條為鋁制條，所述刻度條的厚度為0.5-1mm。

優選地，所述導向桿為空心不銹鋼桿，所述導向桿與所述固定套之間固定配合。

本裝置在畫長線時，可以采用兩個以上進行組合，通過插部和插槽的配合完成同軸固定，通過螺絲進行進一步固定，當需要通過本裝置進行平行線畫線時，可以通過兩個本裝置配合導向桿進行，此時一個本裝置貼合已經畫好的直線，另一個本裝置通過沿著導向桿進行平移，使得兩個本裝置始終處于平行狀態，完成平行線的畫線。

本實用新型的有益效果是：本裝置通過插部和插槽的配合可以進行多個組合，方便畫長線條，同時本裝置通過設置導向桿方便畫出平行線，同時本裝置可以單獨對刻度條進行更換，確保刻度條上的刻度始終處于清晰狀態，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

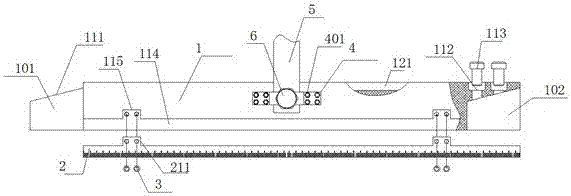

圖1為本實用新型的主視圖；

圖2為刻度條的側視圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1和圖2所示的一種數學教學用的尺具，包括尺體1，所述尺體1的左端設置有插部101，所述插部101具有一個傾斜設置的上表面111，所述尺體1的右端設置有配合所述插部101的插槽102，所述插部101契合所述插槽102，在所述尺體1的頂部設置有貫穿至所述插槽102的階梯孔112，所述插部101的上表面設置有配合所述階梯孔112的螺紋孔（未圖示），在所述階梯孔112和所述螺紋孔之間配合有螺絲113，所述尺體1前、后端面的底部位置處設置有凹槽114，在所述尺體1的底部設置有刻度條2，所述刻度條2配合在兩個所述凹槽114之間，所述凹槽114的頂部設置有定位槽115，所述刻度條2的頂部設置有配合所述定位槽115的定位片211，所述定位片211與所述定位槽115之間配合有第一螺絲3，所述尺體1的前端面的中部位置處設置有固定套4，所述固定套4與所述尺體1之間配合有第二螺絲401，在所述固定套4內配合有導向桿5，所述固定套4與所述導向桿5之間配合有手擰螺絲6。

本實用新型中一個較佳的實施例，所述尺體1的頂部設置有擺放粉筆用的擺放槽121，所述擺放槽121為圓弧形槽。

本實用新型中一個較佳的實施例，所述尺體1的PVC塑料尺體，所述尺體1為實心結構，所述尺體1的厚度為4mm。

本實用新型中一個較佳的實施例，所述刻度條2為鋁制條，所述刻度條2的厚度為0.5mm。

本實用新型中一個較佳的實施例，所述導向桿5為空心不銹鋼桿，所述導向桿5與所述固定套4之間固定配合。

本裝置在畫長線時，可以采用兩個以上進行組合，通過插部和插槽的配合完成同軸固定，通過螺絲進行進一步固定，當需要通過本裝置進行平行線畫線時，可以通過兩個本裝置配合導向桿進行，此時一個本裝置貼合已經畫好的直線，另一個本裝置通過沿著導向桿進行平移，使得兩個本裝置始終處于平行狀態，完成平行線的畫線。

本實用新型的有益效果是：本裝置通過插部和插槽的配合可以進行多個組合，方便畫長線條，同時本裝置通過設置導向桿方便畫出平行線，同時本裝置可以單獨對刻度條進行更換，確保刻度條上的刻度始終處于清晰狀態，本裝置的結構較為簡單，成本較為低廉，適合推廣使用。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
