本實用新型屬于熱軋棒材生產技術領域，尤其是涉及一種新型的立輥軋機。

背景技術：

在冷軋扁鋼生產線中，立輥軋機可以有效地控制所軋制的扁鋼的寬度。在規格比較小的生產線中，由于空間和投資成本的限制，使用大的立輥軋機已經不再適合，所以就需要開發一種新型的占地面積小，投資小，又能完成軋制功能的立輥軋機。

技術實現要素：

有鑒于此，本實用新型旨在提出一種新型的立輥軋機，可以解決上述問題。

為達到上述目的，本實用新型的技術方案是這樣實現的：

一種新型的立輥軋機，包括：

傳動裝置，所述傳動裝置通過地腳螺栓固定于地面；

立柱，所述立柱設有四個，立柱底部通過地腳螺栓固定于地面；

機架裝配，所述機架裝配固定于四個立柱上端；

輥系裝配，并排設有兩個，每個所述輥系裝配包括軸承座、傳動軸和軋輥，傳動軸通過軸承連接于軸承座內，軋輥連接于傳動軸的一端，并通過螺母限位，軸承座固定于機架裝配的內側，傳動軸與傳動裝置之間通過萬向軸連接傳動；

導衛裝置，所述導衛裝置可滑動連接于機架裝配的外側。

進一步，所述導衛裝置包括導衛盒子、導向板和螺栓，導衛盒子固定于導向板的上端，導向板與機架裝配之間在豎直方向可滑動連接，螺栓旋合于導向板上，螺栓將導向板緊固于機架裝配上。

進一步，所述導向板朝向機架裝配的一側設有滑塊，機架裝配上設有滑道，滑塊在滑道內在豎直方向上滑動。

進一步，所述滑塊為T形滑塊，滑道為與滑塊相匹配的T形滑道。

進一步，所述導衛盒子下方固定設有支撐板，導向板固定于支撐板的一端。

進一步，所述支撐板下方連接有豎直調節裝置。

進一步，所述豎直調節裝置與導向板分別設于機架裝配的兩側，所述豎直調節裝置包括定位塊和螺桿，螺桿旋合貫穿于定位塊內并可轉動連接于支撐板下端，定位塊固定在機架裝配上。

進一步，所述螺桿的下端設有手?jǐn)Q部。

進一步，所述定位塊為T型塊。

進一步，所述軸承座設于機架裝配的中間位置。

相對于現有技術，本實用新型所述的新型的立輥軋機具有以下優勢：節省地面空間，軋輥更換方便快捷，導衛裝置位置調整更加方便。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型的結構示意圖；

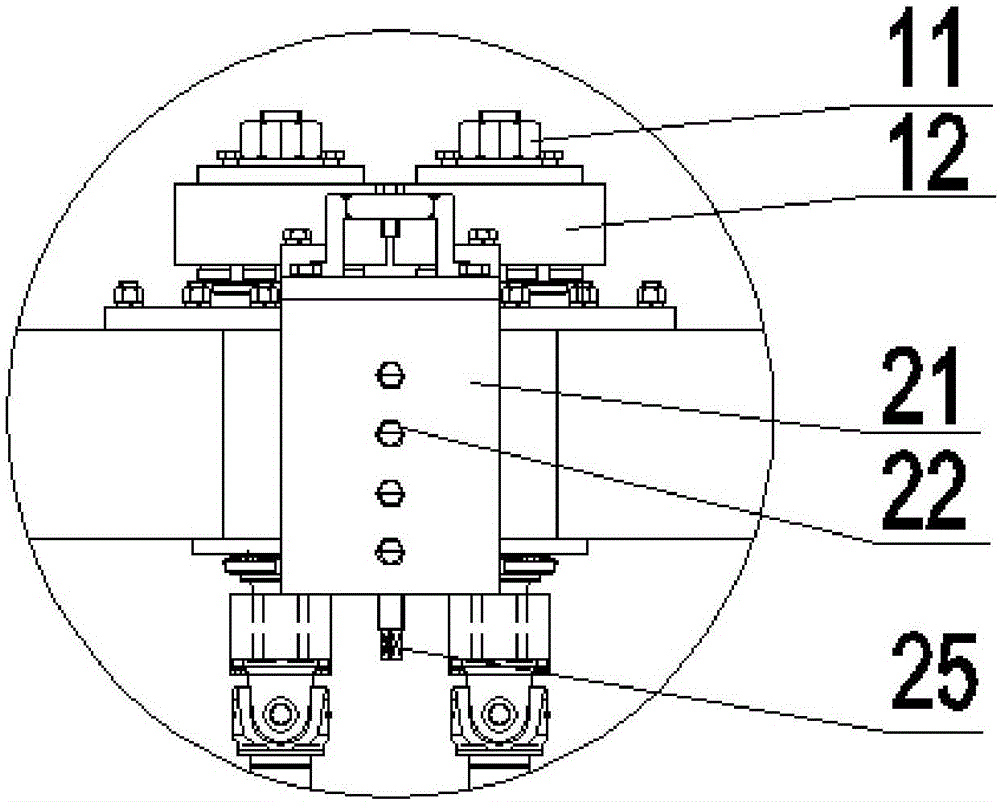

圖2為圖1中A部分的放大示意圖；

圖3為圖1中輥系裝配的右視圖；

圖4為圖1中導衛裝置的左視圖；

圖5為圖4中B-B面剖視圖；

附圖標記說明：

1-輥系裝配；11-螺母；12-軋輥；13-軸承座；14-傳動軸；2-導衛裝置；21-導向板；22-導衛盒子；23-支撐板；24-定位塊；25-手?jǐn)Q部；26-螺桿；27-螺栓；28-滑塊；3-機架裝配；4-萬向軸；5-立柱；6-傳動裝置。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。

下面將參考附圖并結合實施例來詳細說明本實用新型。

如圖1～5所示，一種新型的立輥軋機，包括：

傳動裝置6，所述傳動裝置6通過地腳螺栓固定于地面；

立柱5，所述立柱5設有四個，立柱5底部通過地腳螺栓固定于地面；

機架裝配3，所述機架裝配3固定于四個立柱5上端；

輥系裝配1，并排設有兩個，每個所述輥系裝配1包括軸承座13、傳動軸14和軋輥12，傳動軸14通過軸承連接于軸承座13內，軋輥12連接于傳動軸14的一端，并通過螺母11限位，軸承座13固定于機架裝配3的內側，傳動軸14與傳動裝置6之間通過萬向軸4連接傳動；

導衛裝置2，所述導衛裝置可滑動連接于機架裝配的外側。

所述導衛裝置2包括導衛盒子22、導向板21和螺栓27，導衛盒子22固定于導向板21的上端，導向板21與機架裝配3之間在豎直方向可滑動連接，螺栓27旋合于導向板21上，螺栓27將導向板21緊固于機架裝配3上。

所述導向板21朝向機架裝配3的一側設有滑塊28，機架裝配3上設有滑道，滑塊28在滑道內在豎直方向上滑動。

所述滑塊28為T形滑塊，滑道為與滑塊28相匹配的T形滑道。

所述導衛盒子22下方固定設有支撐板23，導向板21固定于支撐板23的一端。

所述支撐板23下方連接有豎直調節裝置，豎直調節裝置與導向板21分別設于機架裝配3的兩側，所述豎直調節裝置包括定位塊24和螺桿26，螺桿26旋合貫穿于定位塊24內并可轉動連接于支撐板23下端，定位塊24固定在機架裝配3上。

所述螺桿26的下端設有手?jǐn)Q部25。所述定位塊24為T型塊。

所述軸承座13設于機架裝配3的中間位置。

當需要調整導衛盒子的豎直位置時，需要先依次松開螺栓27，旋轉手?jǐn)Q部25，使螺桿26在豎直方向移動，導向板21沿著T形滑道在機架裝配3上滑動，帶動導衛盒子22的豎直方向移動，調整好后，旋緊螺栓27，使螺栓27頂緊機架裝配3。

當需要更換軋輥12時，只要擰開螺母11即可。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
