本實用新型屬于壓鑄設備技術領域，特別涉及一種高可靠性的壓鑄三板模具。

背景技術：

壓鑄是一種金屬鑄造工藝，其特點是利用模具腔對融化的金屬施加高壓，其特別適合制造大量的中小型鑄件，因此，壓鑄是各種鑄造工藝中使用最廣泛的一種。

在當前的壓鑄行業中，所使用的壓鑄三板模具沒有在定模活動板上做任何結構(如圖1、2所示)，則模具安裝在壓鑄機上后，在開模狀態時定模活動板完全懸空，只依靠模具本身的導柱支撐定模活動板(如圖1所示)。但是，由于定模活動板的重量比較重，僅靠導柱支撐定模活動板的重量，在生產中極易導致模具的穩定性不夠，甚至還會存在定模活動板往下掉的安全隱患。

技術實現要素：

基于以上不足，本實用新型提供了一種壓鑄三板模具，其極大地提高模具的定模活動板運行的可靠性和穩定性，有效地降低了安全隱患。

為解決以上技術問題，本實用新型采用了以下技術方案：

一種高可靠性的壓鑄三板模具，包括動模板、定模活動板和定模固定板，其特征在于：所述模具還包括有掛臺鑲件，所述掛臺鑲件與所述定模活動板固定連接，所述掛臺鑲件可以在壓鑄機的哥林柱上自由滑動但不脫離；所述掛臺鑲件與所述哥林柱配合，以使所述定模活動板的重量承托于所述哥林柱上。

進一步的，所述模具還包括有耐磨塊，所述耐磨塊位于所述掛臺鑲件和所述哥林柱之間，所述耐磨塊與所述掛臺鑲件固定連接。

進一步的，所述掛臺鑲件與所述哥林柱配合的具體方式為：所述掛臺鑲件位于所述定模活動板的上方，所述掛臺鑲件的位置與壓鑄機上部的所述哥林柱的位置對應，所述掛臺鑲件掛于壓鑄機上部的所述哥林柱上。

進一步的，所述耐磨塊與所述掛臺鑲件通過第一螺栓進行固定連接。

進一步的，所述掛臺鑲件與所述定模活動板通過第二螺栓進行固定連接。

進一步的，所述掛臺鑲件與所述哥林柱配合的具體方式為：所述掛臺鑲件位于所述定模活動板的下方，所述掛臺鑲件的位置與壓鑄機下部的所述哥林柱的位置對應，所述掛臺鑲件壓在壓鑄機下部的所述哥林柱上。

進一步的，所述耐磨塊、所述掛臺鑲件和所述定模活動板通過第三螺栓進行固定連接。

采用以上技術方案，本實用新型所取得的有益技術效果是：

本實用新型提供的一種高可靠性的壓鑄三板模具，其在模具本體上增設了掛臺鑲件，以用于承托定模活動板在開模狀態下的重量，有效地提高壓鑄三板模具運行的可靠性和穩定性，從而有效地降低了模具維修的機率，進而實現了壓鑄模具連續且更高效的生產，有利于提高生產效率。

附圖說明

圖1為現有的壓鑄三板模具安裝于壓鑄機上的結構示意圖(主視圖)；

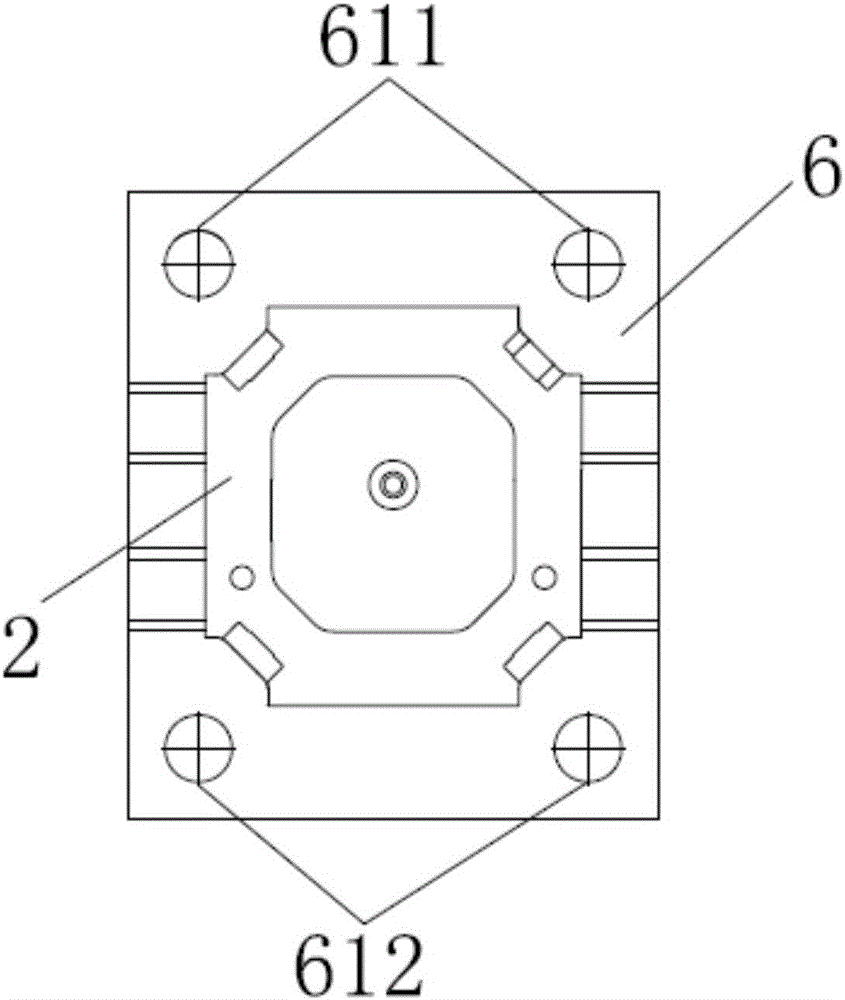

圖2為現有的壓鑄三板模具安裝于壓鑄機上的結構示意圖(右視圖)；

圖3為本實用新型所述的一種壓鑄三板模具的掛臺鑲件與耐磨塊連接的結構示意圖(立體圖)；

圖4為本實用新型所述的一種壓鑄三板模具的掛臺鑲件與定模活動板連接的結構示意圖(立體圖)；

圖5為本實用新型所述的一種壓鑄三板模具的掛臺鑲件與定模活動板連接結構的剖切示意圖(立體圖)；

圖6為本實用新型所述的一種壓鑄三板模具安裝于壓鑄機上的結構示意圖(主視圖)；

圖7為本實用新型所述的一種壓鑄三板模具安裝于壓鑄機上的結構示意圖(右視圖)；

圖8為本實用新型所述的另一種壓鑄三板模具的掛臺鑲件和耐磨塊裝配(未固定連接)結構示意圖；

圖9為本實用新型所述的另一種壓鑄三板模具的耐磨塊、掛臺鑲件與定模活動板連接的結構示意圖；

圖10為本實用新型所述的另一種壓鑄三板模具安裝于壓鑄機上的結構示意圖(主視圖)；

圖11為本實用新型所述的另一種壓鑄三板模具安裝于壓鑄機上的結構示意圖(右視圖)。

附圖標記說明：

1、動模板；2、定模活動板；3、定模固定板；4、導柱；5、掛臺鑲件；6、壓鑄機；61、哥林柱；611、壓鑄機上部的哥林柱；612、壓鑄機下部的哥林柱；7、耐磨塊；8、第一螺栓；9、第二螺栓；10、第三螺栓。

具體實施方式

下面結合附圖和具體實施例對本實用新型的技術作進一步地詳細說明。

實施例1

本實施例公開了一種高可靠性的壓鑄三板模具，如圖3～7所示，包括動模板1、定模活動板2和定模固定板3。并且，該壓鑄三板模具還包括有掛臺鑲件5和耐磨塊7，耐磨塊7位于掛臺鑲件5和哥林柱61之間，耐磨塊7與掛臺鑲件5固定連接，掛臺鑲件5與定模活動板2固定連接，掛臺鑲件5可以在壓鑄機6的哥林柱61上自由滑動但不脫離。其中，耐磨塊7位于掛臺鑲件5和哥林柱61之間，可以避免掛臺鑲件5與哥林柱61直接接觸，從而有效避免了掛臺鑲件5在滑動過程中發生磨損，進而有效地延長了掛臺鑲件5的使用壽命，基于此，耐磨塊7一般選擇耐磨性良好的硬質金屬材料加工制造成。

其中，如圖4～7所示，掛臺鑲件5位于定模活動板2的上方，掛臺鑲件5的位置與壓鑄機6上部的哥林柱611的位置對應，掛臺鑲件5掛于哥林柱611上，從而使得掛臺鑲件5與哥林柱611得以配合，以使定模活動板2的重量可以承托于哥林柱611上。在本實施例中，如圖4～7所示，掛臺鑲件5(包括耐磨塊7)的數量為兩個，分別對應掛于壓鑄機6上部的兩個哥林柱611上。但是，需要說明的是，在本實用新型中，掛臺鑲件5(包括耐磨塊7)的數量包括但不限于設為兩個，其還可以劣化地設為一個(對應掛于壓鑄機6上部的其中一個哥林柱611上)，或者為了保證更好地承托定模活動板2的重量，還可以將掛臺鑲件5(包括耐磨塊7)的數量設為更多個(但各掛臺鑲件5不能發生干涉)，因此，諸如掛臺鑲件5的數量的簡單變化均屬于本實用新型的等效保護范圍。

其中，如圖3所示，耐磨塊7與掛臺鑲件5通過第一螺栓8進行固定連接。在本實施例中，在一個耐磨塊7與一個掛臺鑲件5構成的一個組合體中，第一螺栓8的數量為兩個，但是需要說明的是，在本實用新型中，在保證耐磨塊7與掛臺鑲件5連接牢固的前提下，第一螺栓8的數量可以劣化設為一個。或者，在耐磨塊7的面積滿足第一螺栓8的布局、耐磨塊7的強度滿足使用要求的前提下，第一螺栓8的數量還可以設為更多個。因此，諸如第一螺栓8的數量的簡單變化均屬于本實用新型的等效保護范圍。

其中，如圖4～5所示，掛臺鑲件5與定模活動板2通過第二螺栓9進行固定連接。在本實施例中，每個掛臺鑲件5通過四個第二螺栓9與定模活動板2進行連接，但是需要說明的是，在本實用新型中，在保證掛臺鑲件5與定模活動板2連接牢固的前提下，每個掛臺鑲件5可以劣化地僅通過一個、二個或者三個第二螺栓9與定模活動板2進行連接。或者，在掛臺鑲件5的面積滿足第二螺栓9的布局、掛臺鑲件5的強度滿足使用要求的前提下，第二螺栓9的數量還可以設為更多個。因此，諸如第二螺栓9的數量的簡單變化均屬于本實用新型的等效保護范圍。

實施例2

本實施例公開了另一種高可靠性的壓鑄三板模具，如圖8～11所示，本實施例與實施例1的不同之處在于：

(1)本實施例所述的掛臺鑲件5、耐磨塊7的結構與實施例1所述的掛臺鑲件5、耐磨塊7的結構有一定的差異，如圖8所示。

(2)如圖9～11所示，掛臺鑲件5位于定模活動板2的下方，掛臺鑲件5的位置與壓鑄機6下部的哥林柱612的位置對應，掛臺鑲件5壓在哥林柱612上，從而使得掛臺鑲件5與哥林柱612得以配合，以使定模活動板2的重量承托于哥林柱612上。在本實施例中，如圖9、11所示，掛臺鑲件5(包括耐磨塊7)的數量為兩個，分別對應壓在壓鑄機6下部的兩個哥林柱612上。但是，需要說明的是，在本實用新型中，掛臺鑲件5(包括耐磨塊7)的數量包括但不限于設為兩個，其還可以劣化地設為一個(對應壓于壓鑄機6下部的其中一個哥林柱612上)，或者為了保證更好地承托定模活動板2的重量，還可以將掛臺鑲件5(包括耐磨塊7)的數量設為更多個(但各掛臺鑲件5不能發生干涉)，因此，諸如掛臺鑲件5的數量的簡單變化均屬于本實用新型的等效保護范圍。

(3)如圖8、9所示，耐磨塊7、掛臺鑲件5和定模活動板2通過第三螺栓10進行固定連接。在本實施例中，一個掛臺鑲件5、一個耐磨塊7通過六個第三螺栓10與定模活動板2進行連接。但是，需要說明的是，在本實用新型中，對于每個掛臺鑲件5，在保證耐磨塊7、掛臺鑲件5與定模活動板2連接牢固的前提下，可以劣化地將第三螺栓10設為少于六個。或者，在掛臺鑲件5和耐磨塊7的面積滿足第三螺栓10的布局、掛臺鑲件5和耐磨塊7的強度滿足使用要求的前提下，第三螺栓10的數量還可以設為更多個。因此，諸如第三螺栓10的數量的簡單變化均屬于本實用新型的等效保護范圍。

而對于本實施例所述的壓鑄三板模具的其余結構，其與實施例1一致，在此不再贅述。

另外，需要說明的是，在本實用新型中，掛臺鑲件5(耐磨塊7位于掛臺鑲件5和哥林柱61之間)所處的位置包括但不限于實施例1所述的位于定模活動板2的上方、以及實施例2所述的位于定模活動板2的下方，比如，在保證可以通過哥林柱61來承托定模活動板2的重量的前提下，掛臺鑲件5(耐磨塊7位于掛臺鑲件5和哥林柱61之間)還可以設置在定模活動板2的一側或者左右兩側。因此，諸如掛臺鑲件5(包括耐磨塊7)在定模活動板2的位置變換均屬于本實用新型的等效保護范圍。

而且，在實施例1或者實施例2中，兩個掛臺鑲件5之間可以固定設置一個或者多個連接桿以將二者連接成一個整體，從而可以有效地提高掛臺鑲件5使用的牢固性。

最后，需要說明的是，在實施例1中，耐磨塊7與掛臺鑲件5之間、掛臺鑲件5與定模活動板2包括但不限于通過螺栓連接以進行固定連接，在實施例2中，耐磨塊7、掛臺鑲件5和定模活動板2之間包括但也不限于通過螺栓連接以進行固定連接，它們還可以更換采用焊接等其它方式等。因此，諸如它們之間的固定連接方式的簡單變換均屬于本實用新型的等效保護范圍。但是，若采用焊接方式進行固定連接，則掛臺鑲件5和耐磨板7無法快速便捷從定模活動板2上拆卸下來，因此，對于這種情況，在壓鑄三板模具安裝到壓鑄機6上之前，需要先將干涉的哥林柱61先從壓鑄機6中抽空以給掛臺鑲件5(包括耐磨塊7)充足的活動空間，在將壓鑄三板模具(包括掛臺鑲件5和耐磨板7)吊裝到壓鑄機6平臺上并安裝完畢后，再將之前抽空的哥林柱61復位至壓鑄機6上。

最后應說明的是：以上僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
