本實用新型涉及模具定位技術領域，具體為一種壓鑄機的模具定位結構。

背景技術：

車模即汽車模型，是完全依照真車的形狀、結構、色彩，甚至內飾部件，嚴格按比例縮小而制作的比例模型，車模因為其真實的再現原車主要特征，做工精良，其本身蘊含著的是汽車文化，具有很高的收藏價值，一套用心收藏的車模可以完整真實的再現一個汽車公司，一個汽車品牌的歷史。在車模生產的過程中需要用到壓鑄機，壓鑄機就是在壓力作用下把熔融金屬液壓射到模具中冷卻成型，開模后得到固體金屬鑄件的一系列工業鑄造機械，最初用于壓鑄鉛字，隨著科學技術和工業生產的進步，尤其是隨著汽車、摩托車以及家用電器等工業的發展，諸方面出發，壓鑄技術已獲得極其迅速的發展。但是現在壓鑄機在壓鑄車模的過程中，時常有嵌件錯位或脫落的現象發生，導致模具被壓壞，而且現在的壓鑄機一般都是通過鎖緊螺絲來調整上下模頭及模片間的平整度，這樣會使模具的安裝精度不能保證，還大大地浪費了安裝時間。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種壓鑄機的模具定位結構，具備安裝方便，結構穩定等優點，解決了現在壓鑄機在壓鑄車模的過程中，時常有嵌件錯位或脫落的現象發生，導致模具被壓壞，安裝精度不能保證，大大地浪費了安裝時間問題。

(二)技術方案

為實現上述安裝方便，結構穩定目的，本實用新型提供如下技術方案：一種壓鑄機的模具定位結構，包括上模座，所述上模座上開設有第一銷孔，所述第一銷孔的一側設置有開設在上模座上的第二銷孔，所述第一銷孔與第二銷孔的內部均設置有定位銷，所述上模座的底部設置有下模座，所述上模座與下模座之間設置有膜片，所述下模座的頂部開設有卡槽，所述卡槽的兩側分別設置有開設在下模座上的第三銷孔和第四銷孔，所述下模座的底部設置有減震彈簧，所述減震彈簧的底部設置有連接板，所述連接板的底部設置有卡塊，所述卡塊的兩側對稱設置有卡齒。

優選的，所述第一銷孔的數量為兩個，所述第二銷孔的數量為兩個，所述第一銷孔與第二銷孔均勻開設在上模座上。

優選的，所述第三銷孔的數量為兩個，所述第四銷孔的數量為兩個，所述第三銷孔與第四銷孔均勻開設在下模座上。

優選的，所述第一銷孔、第二銷孔、第三銷孔和第四銷孔的形狀大小相互匹配。

優選的，所述減震彈簧的數量為兩個，兩個減震彈簧對稱設置在下模座的底部。

優選的，所述卡塊的數量為兩個，兩個卡塊對稱設置在連接板的底部。

優選的，所述卡槽為斜面式卡槽。

(三)有益效果

與現有技術相比，本實用新型提供了一種壓鑄機的模具定位結構，具備以下有益效果：

1、該壓鑄機的模具定位結構，通過設置的第一銷孔、第二銷孔、第三銷孔、第四銷孔、卡槽和膜片，能夠使工作人員只需要對上模座施加一定的作用力就可以將上模座和下模座的定位，這樣大大減少了人們的安裝時間，也增加了安裝的精度，有效的保證了生產效率，減少了生產成本。

2、該壓鑄機的模具定位結構，通過設置的減震彈簧，能夠有效的對模具起到減震的作用，有效的保護了模具的正常使用，通過設置的卡塊和卡齒，能夠使該模具在工作的時候更加的穩定，防止嵌件錯位或脫落的現象發生，有效的保護了工作人員的安全。

附圖說明

圖1為本實用新型正視圖；

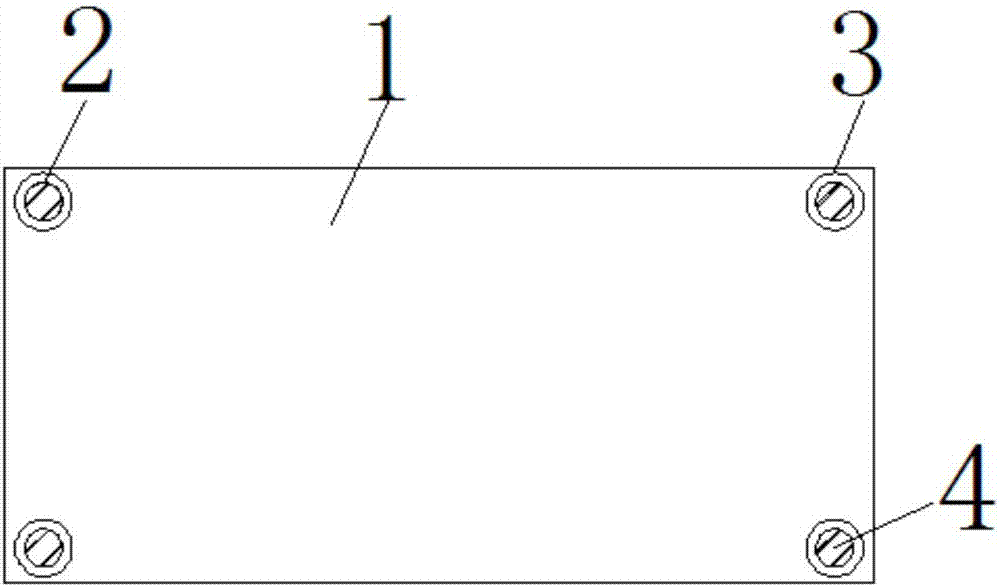

圖2為本實用新型俯視圖；

圖3為本實用新型下模座頂部結構示意圖。

圖中：1上模座、2第一銷孔、3第二銷孔、4定位銷、5下模座、6膜片、7卡槽、8第三銷孔、9第四銷孔、10減震彈簧、11連接板、12卡塊、13卡齒。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種壓鑄機的模具定位結構，包括上模座1，上模座1上開設有第一銷孔2，第一銷孔2的一側設置有開設在上模座1上的第二銷孔3，第一銷孔2的數量為兩個，第二銷孔3的數量為兩個，第一銷孔2與第二銷孔3均勻開設在上模座1上，第一銷孔2與第二銷孔3的內部均設置有定位銷4，上模座1的底部設置有下模座5，上模座1與下模座5之間設置有膜片6，下模座5的頂部開設有卡槽7，卡槽7為斜面式卡槽，卡槽7的兩側分別設置有開設在下模座5上的第三銷孔8和第四銷孔9，第三銷孔8的數量為兩個，第四銷孔9的數量為兩個，第三銷孔8與第四銷孔9均勻開設在下模座5上，第一銷孔2、第二銷孔3、第三銷孔8和第四銷孔9的形狀大小相互匹配，通過設置的第一銷孔2、第二銷孔3、第三銷孔8、第四銷孔9、卡槽7和膜片6，能夠使工作人員只需要對上模座1施加一定的作用力就可以將上模座1和下模座5的定位，這樣大大減少了人們的安裝時間，也增加了安裝的精度，有效的保證了生產效率，減少了生產成本，下模座5的底部設置有減震彈簧10，減震彈簧10的數量為兩個，兩個減震彈簧10對稱設置在下模座5的底部，通過設置的減震彈簧10，能夠有效的對模具起到減震的作用，有效的保護了模具的正常使用，減震彈簧10的底部設置有連接板11，連接板11的底部設置有卡塊12，卡塊12的數量為兩個，兩個卡塊12對稱設置在連接板11的底部，卡塊12的兩側對稱設置有卡齒13，通過設置的卡塊11和卡齒12，能夠使該模具在工作的時候更加的穩定，防止嵌件錯位或脫落的現象發生，有效的保護了工作人員的安全。

綜上所述，該壓鑄機的模具定位結構，通過設置的第一銷孔2、第二銷孔3、第三銷孔8、第四銷孔9、卡槽7和膜片6，能夠使工作人員只需要對上模座1施加一定的作用力就可以將上模座1和下模座5的定位，這樣大大減少了人們的安裝時間，也增加了安裝的精度，有效的保證了生產效率，減少了生產成本，通過設置的減震彈簧10，能夠有效的對模具起到減震的作用，有效的保護了模具的正常使用，通過設置的卡塊11和卡齒12，能夠使該模具在工作的時候更加的穩定，防止嵌件錯位或脫落的現象發生，有效的保護了工作人員的安全。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
