本實用新型涉及機械和控制技術領域，特別涉及一種立體停車設備。

背景技術：

隨著社會的發展和進步，汽車的保有量也逐年增加。由于城市規劃的限制，停車場配備不完善，停車難儼然成為了一個亟待解決的社會問題。

現有的立體停車裝置，一般包括固定在地面上的立柱、用于載車的載車板，用于驅動承載板沿立柱升降的升降機構(一般采用液壓方式升降)，用于驅動承臺板平移以實現伸出、縮回或旋轉的傳動組件。由于實現伸出、縮回及旋轉各需要一套傳動設備且設備固定在一套裝置上，控制系統成本較高，因此阻礙了該裝置的大面積市場化推廣。

技術實現要素：

本實用新型設計了一種立體停車設備，其解決的就是問題是現有立體停車設備的控制系統成本較高而阻礙了該裝置的大面積市場化推廣的缺陷。

為了解決上述存在的技術問題，本實用新型采用了以下方案：

一種立體停車設備，其特征在于：包括多個鋼骨架空中停車位(1)，多個鋼骨架空中停車位(1)橫向排列成一列；天車(4)，其通過橫向移動裝置移動至任何一個鋼骨架空中停車位(1)上；滑架(5)，其安裝在天車(4)的一側，滑架(5)通過垂直移動裝置將車輛(6)從地面吊至鋼骨架空中停車位(1)上方的高度，并且通過其上的縱向移動裝置將車輛(6)移動至天車(4)下方的鋼骨架空中停車位(1)上進行停泊；載車板(2)，車輛(6)停泊在載車板(2)上，載車板(2)位于托架(3)上或位于鋼骨架空中停車位(1)上；托架(3)，其通過垂直移動裝置與滑架(5)連接；客戶移動終端，其根據客戶的需求發出存車或取車的指令；現場控制PC平臺端，其接收客戶移動端的存車或取車的指令，并且相應的啟動或停止立體停車設備；企業遠程控制PC端，其通過無線網絡與現場控制PC平臺端或客戶移動終端進行數據的采集和交換。客戶移動終端為手機或平板電腦。

進一步，垂直移動裝置包括垂直移動電機(51)、傳動軸(52)、兩個第二鏈輪(53)、兩個水平鏈條(54)、兩個第一抬升鏈條(55)、兩個第一導向輪(56)、兩個第二導向輪(57)、第一鏈輪(58)以及兩個第二抬升鏈條(59)，垂直移動電機(51)輸出軸通過鏈條與第一鏈輪(58)連接，第一鏈輪(58)安裝在傳動軸(52)上，傳動軸(52)兩個端部分別安裝一第二鏈輪(53),安裝在每個第二鏈輪(53)上的每條水平鏈條(54)一末端連接在每條第二水平鏈條的一末端上，每條第二水平鏈條的另一末端、每條水平鏈條(54)另一末端以及每條第一抬升鏈條(55)一端通過三角轉換頭進行連接；每條第一抬升鏈條(55)的另一末端與托架(2)固定連接；第一導向輪(56)幫助部分第一抬升鏈條(55)從水平方向向垂直方向進行變換，第二導向輪(57)幫助水平鏈條(54)與第二水平鏈條形成閉環結構；第二抬升鏈條(59)一端與水平鏈條(54)連接，第二抬升鏈條(59)另一端與與托架(2)固定連接；兩條第一抬升鏈條(55)和兩條第二抬升鏈條(59)分別固定在托架(3)的四個角上。

進一步，鋼骨架空中停車位(1)包括兩排平行設置的固定立柱(11)，兩個固定立柱(11)縱向之間通過固定縱梁(14)連接，兩個固定立柱(11)橫向之間通過滑槽橫梁(12)連接，固定縱梁(14)上還設有起到支撐載車板(2)作用的支撐柱(13)；天車(4)由四根支撐立柱(42)、兩根縱向滑槽(41)以及連接橫梁組成的框架結構，縱向兩根支撐立柱(42)通過一縱向滑槽(41)連接，并且縱向滑槽(41)的長度大于縱向兩根根支撐立柱(42)之間的間距，連接橫梁將橫向兩根橫向設置的支撐立柱(42)固定連接；所述橫向移動裝置包括兩個橫向移動電機(43)和兩個橫向傳動輪(44)，縱向兩根支撐立柱(42)底部分別安裝所述一橫向移動電機(43)，橫向移動電機(43)通過鏈條與橫向傳動輪(44)連接，橫向傳動輪(44)一個端部為齒輪結構與橫向移動電機(43)的鏈條配合，橫向傳動輪(44)另一個端部為滾輪結構，其在滑槽橫梁(12)的滑槽中移動。

進一步，滑架(5)由兩根滑架橫向支架(45)和兩根滑架縱向支架(46)組成方框結構，方框結構通過縱向移動裝置將車輛(6)移動至天車(4)下方的鋼骨架空中停車位(1)上進行停泊，所述縱向移動裝置包括縱向兩個縱向移動電機(47)和兩個縱向傳動輪(48)，縱向移動電機(47)通過鏈條與縱向傳動輪(48)連接，縱向傳動輪(48)一個端部為齒輪結構與縱向移動電機(47)的鏈條配合，縱向傳動輪(48)另一個端部為滾輪結構，其在縱向滑槽(41)中移動；兩套縱向移動電機(47)和縱向傳動輪(48)組合分別設置在滑架(5)橫向兩側。

進一步，所述載車板(2)包括兩條車輪停放的平臺，兩條車輪停放的平臺之間設有減重孔(21)。

進一步，所述托架(3)為“凹”字開口結構，所述托架(3)的四個角上分別設有一鏈條固定孔(32)，用于與第一抬升鏈條(55)和第二抬升鏈條(59)固定。

進一步，所述托架(3)的橫向兩端還設有方便車輛(6)上下的斜坡(32)。

一種立體停車設備的控制方法，存車包括以下步驟：

步驟1、車輛(6)進入到載車板(2)上，該立體停車設備處于準備工作狀態；

步驟2、客戶移動終端根據客戶的需求發出的存車指令，現場控制PC平臺端接收客戶移動端的存車指令后，自動通過網絡探測客戶移動終端所處位置，并且將其位置與步驟1中的載車板(2)上位置傳感器采集的信息進行比對，如果兩者位置信息相同或近似則不能啟動立體停車設備，說明使用者還在車內；如果兩者位置信息不同則啟動啟動立體停車設備；

步驟3、現場控制PC平臺端通過指令啟動垂直移動裝置，垂直移動裝置開始工作，將托架(3)、車輛(6)和載車板(2)吊到空中，并且托架(3)位置高于鋼骨架空中停車位(1)；

步驟4、現場控制PC平臺端通過指令使得垂直移動裝置停止工作，同時使得橫向移動裝置開始工作；將天車(4)和滑架(5)移動至空閑的鋼骨架空中停車位(1)處；然后，停止橫向移動裝置，現場控制PC平臺端再開啟縱向移動裝置，將滑架(5)、托架(3)、車輛(6)和載車板(2)移動至空閑的鋼骨架空中停車位(1)；

步驟5、空閑的鋼骨架空中停車位(1)的支撐柱(13)將車輛(6)和載車板(2)撐起后，現場控制PC平臺端通過指令關閉縱向移動裝置，啟動垂直移動裝置使得載車板(2)與托架(3)進行分離；

步驟6、現場控制PC平臺端通過指令啟動縱向移動裝置將托架(3)移出車輛(4)下方的鋼骨架空中停車位(1)，供其他車輛進行存取。

一種立體停車設備的控制方法，取車包括以下步驟：

步驟1、客戶移動終端根據客戶的需求發出的取車指令，現場控制PC平臺端接收客戶移動端的取車指令后，啟動橫向移動裝置將天車(4)和滑架(5)移動至需要取車輛的鋼骨架空中停車位(1)處，然后現場控制PC平臺端停止橫向移動裝置；

步驟2、現場控制PC平臺端啟動垂直移動裝置，使得托架(3)移動至待取車輛下方的位置，然后停止垂直移動裝置；

步驟3、現場控制PC平臺端啟動縱向移動裝置，滑架(5)帶動托架(3)向需要取車的鋼骨架空中停車位(1)移動，并且最終位于載車板(2)下方，然后停止縱向移動裝置；

步驟4、現場控制PC平臺端啟動垂直移動裝置，將待取車輛、載車板(2)以及托架(3)整體吊起，使得載車板(2)與所述鋼骨架空中停車位(1)完全分離，然后停止垂直移動裝置；

步驟5、現場控制PC平臺端啟動縱向移動裝置，滑架(5)帶動待取車輛、載車板(2)以及托架(3)向所述鋼骨架空中停車位(1)外側移動并最終使得托架(3)下方僅僅為空地，然后停止縱向移動裝置；

步驟6、現場控制PC平臺端啟動垂直移動裝置，使得待取車輛、載車板(2)以及托架(3)平穩降落至地面后，然后停止垂直移動裝置，完成取車。

進一步，所述現場控制PC平臺端還能通過車位監控模塊、自動計費模塊、財務管理模塊、訂單管理模塊和統計管理模塊來分別實現車位監控、自動計費、財務管理、訂單管理和統計管理的功能。

進一步，還包括企業遠程控制PC端，所述企業遠程控制PC端通過車位管理模塊、訂單查閱模塊、收入查詢模塊和收入提現模塊來分別實現車位管理、訂單查閱、收入查詢和收入提現的功能。

該立體停車設備與傳統立體停車設備相比，具有以下有益效果：

(1)本實用新型移動終端、現場控制PC平臺端以及企業遠程控制PC端三者通過網絡進行數據的交換和命令的轉達，方便消費者的使用停車位，以及也可以節省企業管理的成本。

(2)本實用新型通過通過垂直移動裝置、橫向移動裝置以及縱向移動裝置相互配合，可以快速的使得地面上的車輛吊至空中的不同車位上，操作步驟簡單，并且安全和穩定性高

附圖說明

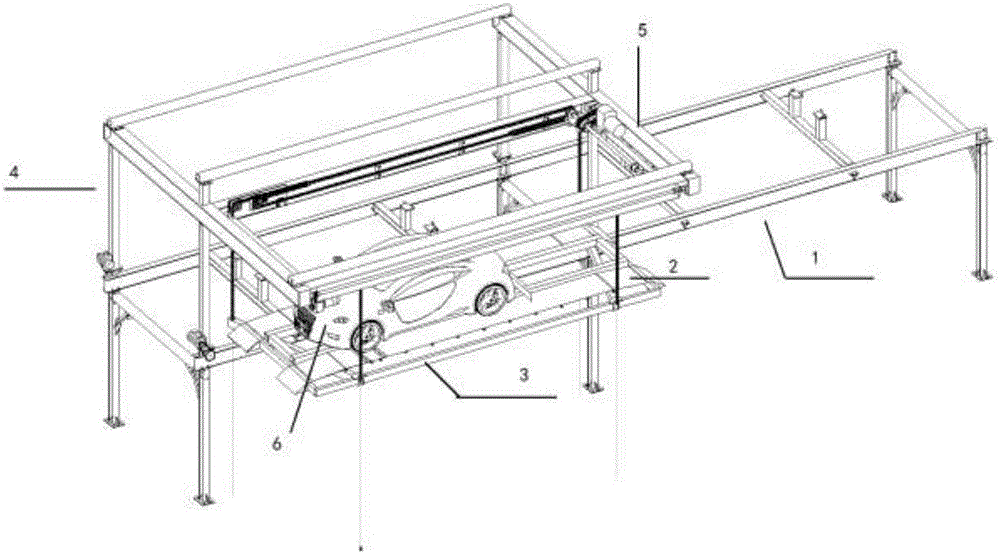

圖1：本實用新型立體停車設備的第一步工作示意圖；

圖2：本實用新型立體停車設備的第二步工作示意圖；

圖3：本實用新型立體停車設備的第三步工作示意圖；

圖4：本實用新型立體停車設備的第四步工作示意圖；

圖5：本實用新型立體停車設備的鋼骨架空中停車位結構示意圖；

圖6：本實用新型立體停車設備的天車結構示意圖；

圖7：本實用新型立體停車設備的滑架結構示意圖；

圖8：本實用新型立體停車設備的托架與載車板組合結構示意圖；

圖9：本實用新型立體停車設備的托架結構示意圖；

圖10：本實用新型立體停車設備的載車板結構示意圖；

圖11：本實用新型立體停車設備控制模塊示意圖。

附圖標記說明：

1—鋼骨架空中停車位；11—固定立柱；12—滑槽橫梁；13—支撐柱；14—固定縱梁；2—載車板；21—減重孔；3—托架；31—鏈條固定孔；32—斜坡；4—天車；41—縱向滑槽；42—支撐立柱；43—橫向移動電機；44—橫向傳動輪；45—滑架橫向支架；46—滑架縱向支架；47—縱向移動電機；48—縱向傳動輪；5—滑架；51—垂直移動電機；52—傳動軸；53—第二鏈輪；54—水平鏈條；55—第一抬升鏈條；56—第一導向輪；57—第二導向輪；58—第一鏈輪；59—第二抬升鏈條；6—車輛。

具體實施方式

下面結合圖1至圖11，對本實用新型做進一步說明：

一種立體停車設備，包括多個鋼骨架空中停車位1，多個鋼骨架空中停車位1橫向排列成一列；天車4，其通過橫向移動裝置移動至任何一個鋼骨架空中停車位1上；滑架5，其安裝在天車4的一側，滑架5通過垂直移動裝置將車輛6從地面吊至鋼骨架空中停車位1上方的高度，并且通過其上的縱向移動裝置將車輛6移動至天車4下方的鋼骨架空中停車位1上進行停泊；載車板2，車輛6停泊在載車板2上，載車板2位于托架3上或位于鋼骨架空中停車位1上；托架3，其通過垂直移動裝置與滑架5連接。客戶移動終端，其根據客戶的需求發出存車或取車的指令；現場控制PC平臺端，其接收客戶移動端的存車或取車的指令，并且相應的啟動或停止立體停車設備。

1、垂直移動裝置的工作原理如下：垂直移動裝置包括垂直移動電機51、傳動軸52、兩個第二鏈輪53、兩個水平鏈條54、兩個第一抬升鏈條55、兩個第一導向輪56、兩個第二導向輪57、第一鏈輪58以及兩個第二抬升鏈條59，垂直移動電機51輸出軸通過鏈條與第一鏈輪58連接，第一鏈輪58安裝在傳動軸52上，傳動軸52兩個端部分別安裝一第二鏈輪53,安裝在每個第二鏈輪53上的每條水平鏈條54一末端連接在每條第二水平鏈條的一末端上，每條第二水平鏈條的另一末端、每條水平鏈條54另一末端以及每條第一抬升鏈條55一端通過三角轉換頭進行連接；每條第一抬升鏈條55的另一末端與托架2固定連接；第一導向輪56幫助部分第一抬升鏈條55從水平方向向垂直方向進行變換，第二導向輪57幫助水平鏈條54與第二水平鏈條形成閉環結構；第二抬升鏈條59一端與水平鏈條54連接，第二抬升鏈條59另一端與與托架2固定連接；兩條第一抬升鏈條55和兩條第二抬升鏈條59分別固定在托架3的四個角上。

2、橫向移動裝置工作原理如下：鋼骨架空中停車位1包括兩排平行設置的固定立柱11，兩個固定立柱11縱向之間通過固定縱梁14連接，兩個固定立柱11橫向之間通過滑槽橫梁12連接，固定縱梁14上還設有起到支撐載車板2作用的支撐柱13；天車4由四根支撐立柱42、兩根縱向滑槽41以及連接橫梁組成的框架結構，縱向兩根支撐立柱42通過一縱向滑槽41連接，并且縱向滑槽41的長度大于縱向兩根根支撐立柱42之間的間距，連接橫梁將橫向兩根橫向設置的支撐立柱42固定連接；橫向移動裝置包括兩個橫向移動電機43和兩個橫向傳動輪44，縱向兩根支撐立柱42底部分別安裝一橫向移動電機43，橫向移動電機43通過鏈條與橫向傳動輪44連接，橫向傳動輪44一個端部為齒輪結構與橫向移動電機43的鏈條配合，橫向傳動輪44另一個端部為滾輪結構，其在滑槽橫梁12的滑槽中移動。

3、縱向移動裝置工作原理如下：滑架5由兩根滑架橫向支架45和兩根滑架縱向支架46組成方框結構，方框結構通過縱向移動裝置將車輛6移動至天車4下方的鋼骨架空中停車位1上進行停泊，縱向移動裝置包括縱向兩個縱向移動電機47和兩個縱向傳動輪48，縱向移動電機47通過鏈條與縱向傳動輪48連接，縱向傳動輪48一個端部為齒輪結構與縱向移動電機47的鏈條配合，縱向傳動輪48另一個端部為滾輪結構，其在縱向滑槽41中移動；兩套縱向移動電機47和縱向傳動輪48組合分別設置在滑架5橫向兩側。

載車板2包括兩條車輪停放的平臺，兩條車輪停放的平臺之間設有減重孔21。

托架3為“凹”字開口結構。托架3的四個角上分別設有一鏈條固定孔32，用于與第一抬升鏈條55和第二抬升鏈條59固定。托架3的橫向兩端還設有方便車輛6上下的斜坡32。

本實用新型立體停車設備的工作方法如下：

圖1所示，車輛6進入到載車板2上，該立體停車設備處于準備工作狀態。

如圖2所示，垂直移動裝置開始工作，將車輛6和載車板2吊到空中，并且載車板2位置高于鋼骨架空中停車位1。

如圖3所示，垂直移動裝置停止工作，橫向移動裝置開始工作，將天車和滑架移動至空閑的鋼骨架空中停車位1處。然后，停止橫向移動裝置，再開啟縱向移動裝置，將車輛6和載車板2移動至空閑的鋼骨架空中停車位1。

如圖4所示，空閑的鋼骨架空中停車位1的支撐柱13將車輛6和載車板2撐起后，關閉縱向移動裝置，啟動垂直移動裝置使得載車板2與托架3進行分離。最后，再啟動縱向移動裝置將托架3移出車輛6下方的鋼骨架空中停車位1。

一種立體停車設備的控制方法，取車包括以下步驟：

步驟1、客戶移動終端根據客戶的需求發出的取車指令，現場控制PC平臺端接收客戶移動端的取車指令后，啟動橫向移動裝置將天車4和滑架5移動至需要取車輛的鋼骨架空中停車位1處，然后現場控制PC平臺端停止橫向移動裝置；

步驟2、現場控制PC平臺端啟動垂直移動裝置，使得托架3移動至待取車輛下方的位置，然后停止垂直移動裝置；

步驟3、現場控制PC平臺端啟動縱向移動裝置，滑架5帶動托架3向需要取車的鋼骨架空中停車位1移動，并且最終位于載車板2下方，然后停止縱向移動裝置；

步驟4、現場控制PC平臺端啟動垂直移動裝置，將待取車輛、載車板2以及托架3整體吊起，使得載車板2與鋼骨架空中停車位1完全分離，然后停止垂直移動裝置；

步驟5、現場控制PC平臺端啟動縱向移動裝置，滑架5帶動待取車輛、載車板2以及托架3向鋼骨架空中停車位1外側移動并最終使得托架3下方僅僅為空地，然后停止縱向移動裝置；

步驟6、現場控制PC平臺端啟動垂直移動裝置，使得待取車輛、載車板2以及托架3平穩降落至地面后，然后停止垂直移動裝置，完成取車。

現場控制PC平臺端還能通過車位監控模塊、自動計費模塊、財務管理模塊、訂單管理模塊和統計管理模塊來分別實現車位監控、自動計費、財務管理、訂單管理和統計管理的功能。

還包括企業遠程控制PC端，企業遠程控制PC端通過車位管理模塊、訂單查閱模塊、收入查詢模塊和收入提現模塊來分別實現車位管理、訂單查閱、收入查詢和收入提現的功能。

上面結合附圖對本實用新型進行了示例性的描述，顯然本實用新型的實現并不受上述方式的限制，只要采用了本實用新型的方法構思和技術方案進行的各種改進，或未經改進將本實用新型的構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍內。
