本實用新型涉及機械技術領域，具體為一種汽車底盤沖壓模具。

背景技術：

沖壓模具，是在冷沖壓加工中，將材料加工成零件的一種特殊工藝裝備，稱為冷沖壓模具，沖壓，是在室溫下，利用安裝在壓力機上的模具對材料施加壓力，使其產生分離或塑性變形，從而獲得所需零件的一種壓力加工方法，在汽車底盤的加工過程中也需要用到各種不同的沖壓模具，這些傳統的沖壓模具需要將工件裝配到下模座上，通過上模座的沖壓達到加工的目的，在加工過程中，工件的裝配和卸料需要耗費大量時間，使得加工生產不得連續化，大大降低了生產效率，例如專利號為201520767609.1的專利，包括上模座、凸模、壓邊彈簧、壓邊圈、下模座、圓盤、電機和底盤，凸模一端連接上模座，雖然可以使得加工生產不得連續化，但是生產的效率提高的并不顯著，生產的效率過低。

技術實現要素：

本實用新型的目的在于提供一種汽車底盤沖壓模具，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種汽車底盤沖壓模具，包括支撐底座，所述支撐底座的外壁上設有控制器，所述支撐底座的頂端設有旋轉裝置，所述旋轉裝置與控制器電性連接，所述旋轉裝置包括旋轉臺，所述旋轉臺的頂端設有支撐臺，所述支撐臺的上端設有工作平臺，所述工作平臺的頂端圓周設有下模座，所述旋轉裝置的左右兩側均設有連接臺，所述連接臺的頂端設有支撐座，所述支撐座的頂端設有液壓裝置支撐臺，所述液壓裝置支撐臺的頂端設有液壓裝置，所述液壓裝置與控制器電性連接，所述液壓裝置的底端設有上模座，所述上模座的底端設有壓邊圈，所述壓邊 圈的底端設有凸模。

優選的，所述工作平臺的底端設有緩沖裝置，所述緩沖裝置的底端與旋轉臺相連，所述緩沖裝置包括緩沖座，所述緩沖座的內腔設有支撐桿，所述支撐桿貫穿緩沖座，所述支撐桿的上下兩端分別設有緩沖臺和緩沖板，所述緩沖板的底端設有彈簧。

優選的，所述上模座的外壁上設有加強筋。

優選的，所述支撐底座的左右兩側均設有工具箱，所述工具箱的外壁上設有把手。

優選的，所述連接臺與支撐底座的連接處設有固定板。

與現有技術相比，本實用新型的有益效果是：該汽車底盤沖壓模具，通過在工作平臺上安裝多組下模座可以固定多個加工的零件，通過旋轉臺可以帶動工作平臺轉動，從而工作平臺帶動下模座轉動，通過液壓裝置帶動上膜座可以進行加工零件，從而可以大批量的生產，省去了加工過程需工人逐個地安裝工件至工裝夾具，不需要多次裝夾，使得加工生產連續化，提高了生成效率。

附圖說明

圖1為本實用新型結構示意圖；

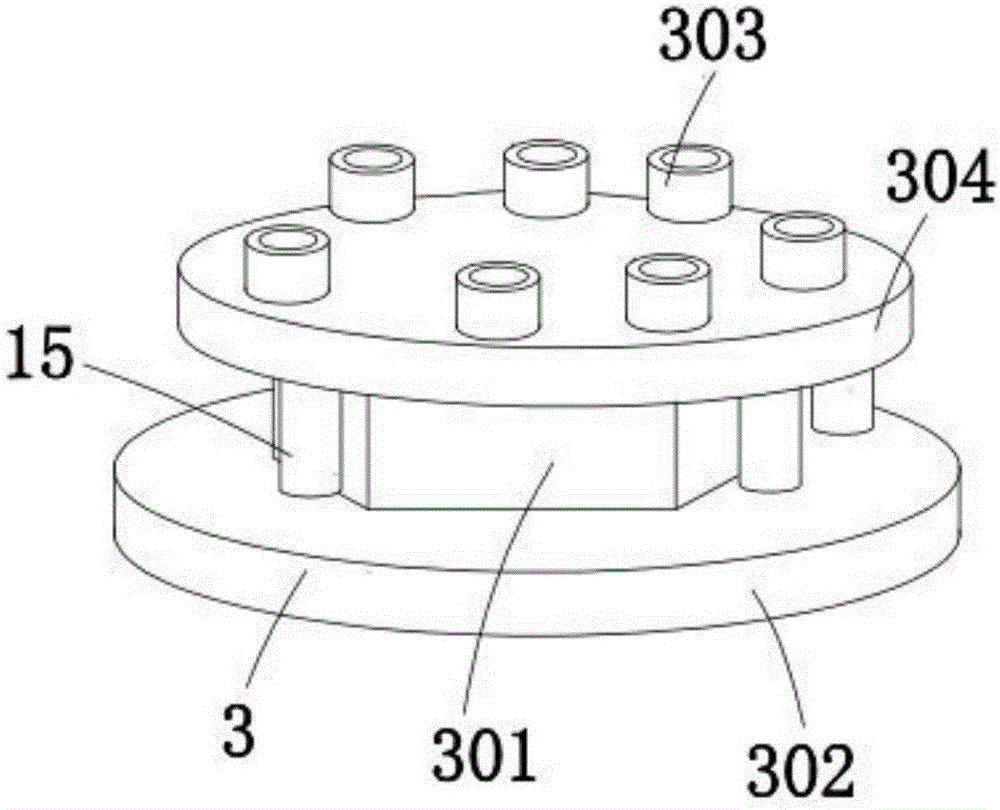

圖2為本實用新型的旋轉裝置結構示意圖；

圖3為本實用新型的緩沖裝置結構示意圖。

圖中：1、支撐底座，2、控制器，3、旋轉裝置，301、支撐臺，302、旋轉臺，303、下模座，304、工作平臺，4、工具箱，5、把手，6、連接臺，7、支撐座，8、壓邊圈，9、液壓裝置支撐臺，10、上模座，11、液壓裝置，12、加強筋，13、凸模，14、固定板，15、緩沖裝置，151、緩沖座，152、彈簧，153、緩沖板，154、支撐桿，155、緩沖臺。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種汽車底盤沖壓模具，包括支撐底座1，所述支撐底座1的左右兩側均設有工具箱4，通過工具箱可以儲存一些常用的工具，所述工具箱4的外壁上設有把手5，所述支撐底座1的外壁上設有控制器2，所述支撐底座1的頂端設有旋轉裝置3，所述旋轉裝置3與控制器2電性連接，所述旋轉裝置3包括旋轉臺302，所述旋轉臺302的頂端設有支撐臺301，所述支撐臺301的上端設有工作平臺304，所述工作平臺304的頂端圓周設有下模座303，通過下模座303可以把加工的零件固定在工作平臺304上，通過旋轉臺301可以帶動工作平臺304轉動，從而工作平臺304帶動下模座303轉動，所述工作平臺304的底端設有緩沖裝置15，所述緩沖裝置15的底端與旋轉臺302相連，所述緩沖裝置15包括緩沖座151，所述緩沖座151的內腔設有支撐桿154，所述支撐桿154貫穿緩沖座151，所述支撐桿154的上下兩端分別設有緩沖臺155緩沖板153，所述緩沖板153的底端設有彈簧152，通過緩沖裝置15可以緩解液壓裝置11對旋轉裝置3的壓力，防止旋轉裝置3經常壓動而損壞，所述旋轉裝置3的左右兩側均設有連接臺6，所述連接臺6與支撐底座1的連接處設有固定板14，通過固定板14可以使連接臺6與支撐底座1的連接更牢固，所述連接臺6的頂端設有支撐座7，所述支撐座7的頂端設有液壓裝置支撐臺9，所述液壓裝置支撐臺9的頂端設有液壓裝置11，所述液壓裝置11與控制器2電性連接，所述液壓裝置11的底端設有上模座10，所述上模座10的外壁上設有加強筋12，通過加強筋12可以加強上模座10的硬度，所述上模座10的底端設有壓邊圈8，所述 壓邊圈8的底端設有凸模13。

工作時，通過下模座303可以把加工的零件固定在工作平臺304上，通過旋轉臺301可以帶動工作平臺304轉動，從而工作平臺304帶動下模座303轉動，通過控制器2控制液壓裝置11帶動上膜座10可以進行加工零件，從而可以大批量的生產，省去了加工過程需工人逐個地安裝工件至工裝夾具，不需要多次裝夾，使得加工生產連續化，提高了生成效率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
